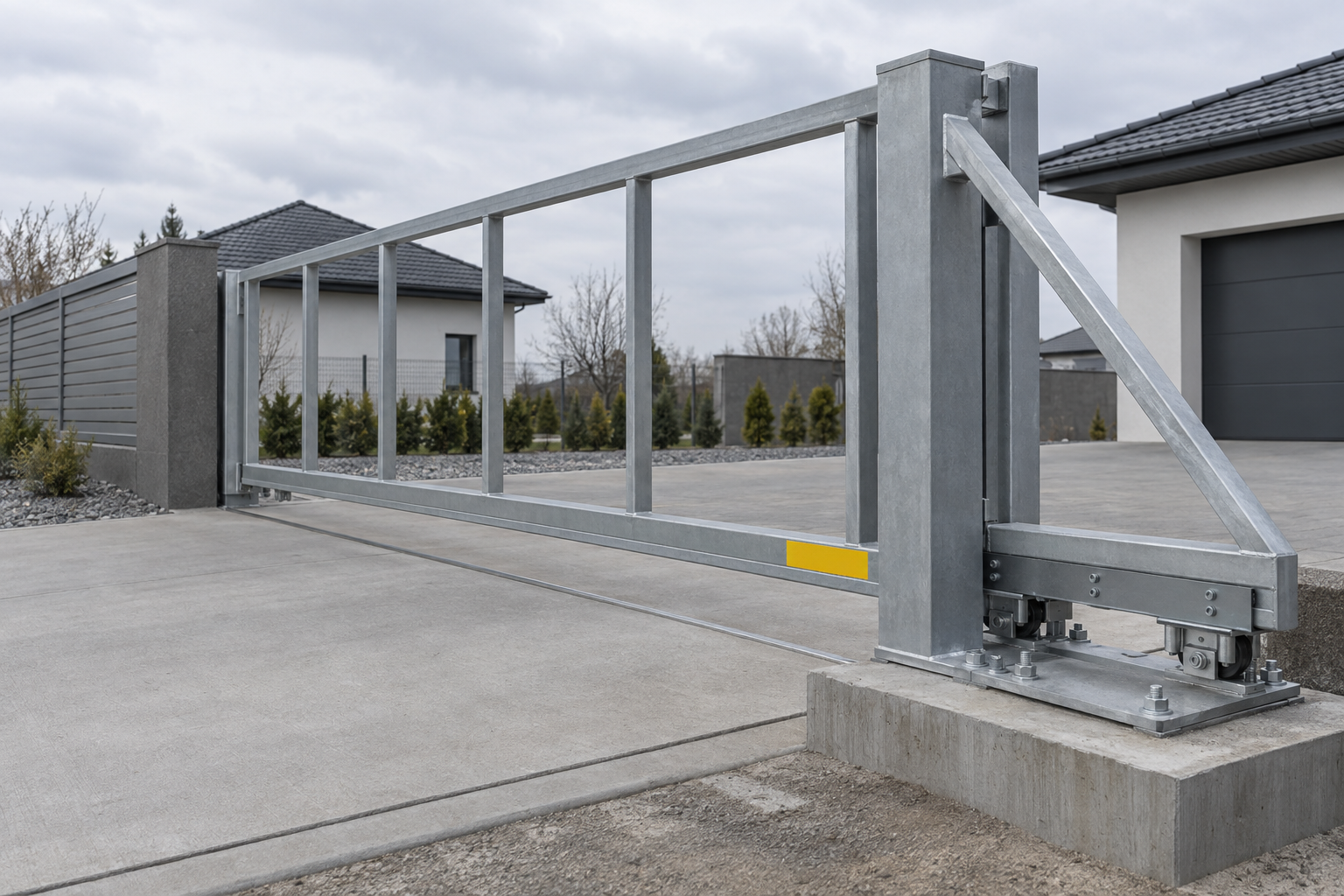

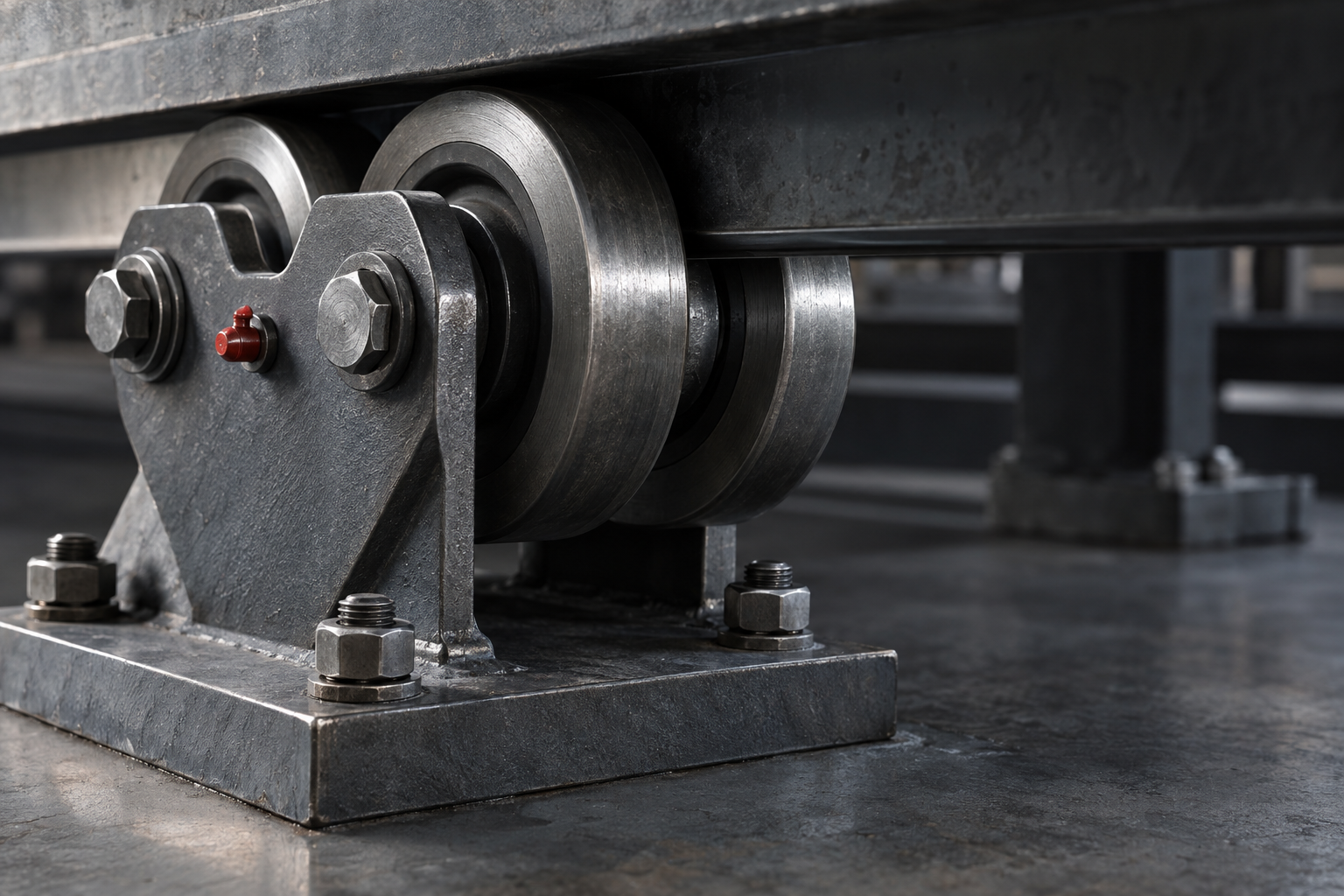

Пошаговый монтаж откатных ворот

ГОСТ 31174-2017 ограничивает разность диагоналей полотна откатных ворот 3-5 мм (п. 5.2.3) — и этот допуск отделяет ворота, которые катаются десять лет без нареканий, от тех, что за первый месяц сажают ролики. Разница в миллиметрах на сборке превращается в часы простоя и в потерю гарантии.

Каждый из шагов монтажа — от проверки трубы каркаса до финальной приёмки — имеет свою норму и свою цену ошибки.

Кривизна и скручивание трубы каркаса, которые не видны до сварки

Перекос каркаса редко заметен глазом. Труба выглядит прямой, но при установке на рельс полотно цепляется, ролики идут с перекосом и стачиваются с одной стороны. Итог — заклинивание на рельсе и замена комплектующих раньше срока.

ГОСТ 30245-2003 задаёт два предела для гнутого профиля каркаса:

• Местная кривизна: не более 1 мм на 1 м длины профиля в горизонтальной и вертикальной плоскостях (п. 4.3).
• Скручивание: не более 2,0 мм плюс 0,5 мм на каждый метр длины профиля вокруг продольной оси (п. 4.4).

Проверка делается до сварки. Труба раскладывается на ровной поверхности, по угольнику и уровню отслеживается прогиб и скручивание по всей длине. Если труба уже смонтирована на закладные, о монтаже которых рассказано в статье про монтаж фундамента и закладной под откатные ворота, кривизну каркаса выправить уже не удастся без переваривания узлов. Отклонение бьёт по ресурсу роликов и рельса — об этом подробнее в материале про ролики и комплектующие для откатных ворот из профтрубы.

Что проверить до сборки

• Прямолинейность: прикладываем правило или нить по всей длине трубы, замеряем зазор в нескольких точках.
• Скручивание: контролируем по уровню на двух концах трубы — плоскости должны совпадать.
• Партия труб: проверяется каждая труба, а не выборочно одна из партии.

Сварной шов, который придётся переваривать целиком

Непроверенный кратер шва под циклической нагрузкой откатного полотна работает как концентратор напряжения — трещина зарождается именно там и постепенно расходится по металлу.

Требования к шву и кромкам

ГОСТ 31174-2017 (п. 5.3.5) требует: металл шва и граничной зоны не должен иметь трещин, кратеры швов в местах остановки (окончания) сварки должны быть переварены (заварены). ГОСТ 5264-80 (п. 5) допускает смещение свариваемых кромок перед сваркой относительно друг друга, не более установленной величины — если кромки смещены сильнее, шов ложится неравномерно.

Порядок действий при сварке

1. Выровнять кромки: перед прихваткой проверить совпадение кромок по уровню и угольнику.
2. Проварить шов без остановок: каждый разрыв дуги — потенциальный кратер.
3. Осмотреть кратеры: в местах окончания шва проверить отсутствие незаваренной впадины.
4. Восстановить покрытие: ГОСТ 23118-2019 (п. 5.3.2) говорит, что защитные покрытия должны наноситься на конструкции в заводских условиях — значит зона шва, где заводская окраска выгорела при сварке, остаётся без защиты и восстанавливается вручную после остывания металла.

Важно. проверка шва делается сразу после сварки, пока каркас на столе, а не после навешивания полотна на рельс — демонтаж готовой конструкции обходится в разы дольше самой сварки.

Необработанная кромка полотна как источник травмы

Острый край каркаса или обшивки — не вопрос внешнего вида, а прямая претензия к монтажнику при травме.

ГОСТ 31174-2017 (п. 7.5): острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм. ГОСТ 23118-2019 (п. 5.2.8) отдельно выделяет кромки деталей из низколегированных сталей С355 и более высокой прочности, а также кромки всех расчётных деталей в конструкциях, воспринимающих динамические или вибрационные нагрузки — то есть именно те элементы каркаса, что постоянно работают на изгиб при движении полотна.

• Обрезка листа обшивки: после резки края зачищаются шлифкругом до снятия заусенца, радиус — от 3 мм.
• Стыки труб каркаса: торцы и швы на видимых гранях обрабатываются отдельно.
• Крепёжные отверстия: кромки отверстий под болты также зачищаются — там часто остаётся заусенец после сверления.

Проверка простая — провести ладонью по всем доступным кромкам после сборки, до покраски и монтажа на рельс.

Полотно без защиты от падения на подвесной системе

Обрыв троса или пружины подвесной системы — редкая, но не абстрактная ситуация. Без устройства защиты полотно массой в несколько сотен килограммов способно уйти вниз неконтролируемо.

ГОСТ 31174-2017 (п. 5.3.2): в случае сбоя в работе подвесной системы опускающееся (или падающее) полотно ворот должно остановиться, продвинувшись не более чем на 300 мм, и закрепиться в этом положении до тех пор, пока не будет произведено последующее действие. Это норма, под которую подбирается конкретный узел, а не просто ролики на рельс.

• Проверка узла до навешивания: устройство, ограничивающее ход при обрыве, тестируется на столе, до подъёма полотна на рельс.
• Контроль хода при имитации сбоя: после установки создаётся нагрузка, характерная для обрыва, и замеряется реальный ход остановки.
• Согласование с направляющей: узел должен быть совместим с выбранной консольной балкой — подробнее в статье про выбор и монтаж направляющей рельсы.

Автоматика без ручного открывания при обесточке

Электропривод без возможности ручной разблокировки превращает обесточенный двор в закрытую крепость — и это ситуация планового отключения электричества, не только аварии.

ГОСТ 31174-2017 (п. 7.4): электрические механизмы запирания в конструкции ворот должны предусматривать возможность их открытия при отсутствии электроэнергии. ГОСТ 24033-2018 (п. 7.7.1) добавляет: полотно дверного блока (ворот) должно открываться и закрываться без заеданий — в обоих режимах.

1. Обесточить привод: отключить питание на щите, имитируя аварию.
2. Активировать разблокировку: проверить, что механизм отключается от рейки без лишнего инструмента.
3. Прокатить полотно вручную: убедиться в отсутствии заеданий — здесь часто вскрывается перекос каркаса или рельса.
4. Включить питание и повторить цикл: убедиться, что блокировка снова держит полотно.

Проверка ручного открывания связана с настройкой концевых выключателей и фотоэлементов — об этом узле отдельный материал про концевые выключатели и фотоэлементы откатных ворот.

Приёмка по диагоналям и что теряет владелец при отклонении

Финальный контроль — последний шанс поймать ошибку до того, как она станет эксплуатационной проблемой. Замеряются габариты полотна и разность его диагоналей.

Что замеряется на приёмке

• Габариты полотна: предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать +/- 5,0 мм (п. 5.2.2).
• Разность диагоналей: не должна превышать 3 мм при наибольшей длине стороны не более 2000 мм и 5 мм — более 2000 мм (п. 5.2.3).

ГОСТ 24033-2018 (п. 8.5.1.3) добавляет критерий испытания нагрузкой: нагрузку считают достаточной, если она не превысила требований, установленных в нормативных документах на конкретный вид изделия. Проверка не сводится к осмотру — полотно должно выдержать эксплуатационную нагрузку без деформаций сверх тех же допусков.

Что это значит для гарантии

Выход за эти цифры на приёмке означает, что ролики и зубчатая рейка с первого дня работают на перекос. У отклонения есть и второе последствие: ГОСТ 31174-2017 (п. 12.2) устанавливает гарантийный срок с момента продажи изделия не менее одного года. Если акт зафиксировал ворота с отклонением диагоналей за пределами нормы, а монтажник подписал их как готовые, дальнейший ремонт по гарантии становится предметом спора — заявителю придётся доказывать, что дефект возник не по его вине.

Главное. замер диагоналей рулеткой занимает пять минут и делается до подписания акта — это момент, когда ошибку ещё можно исправить без демонтажа конструкции.
