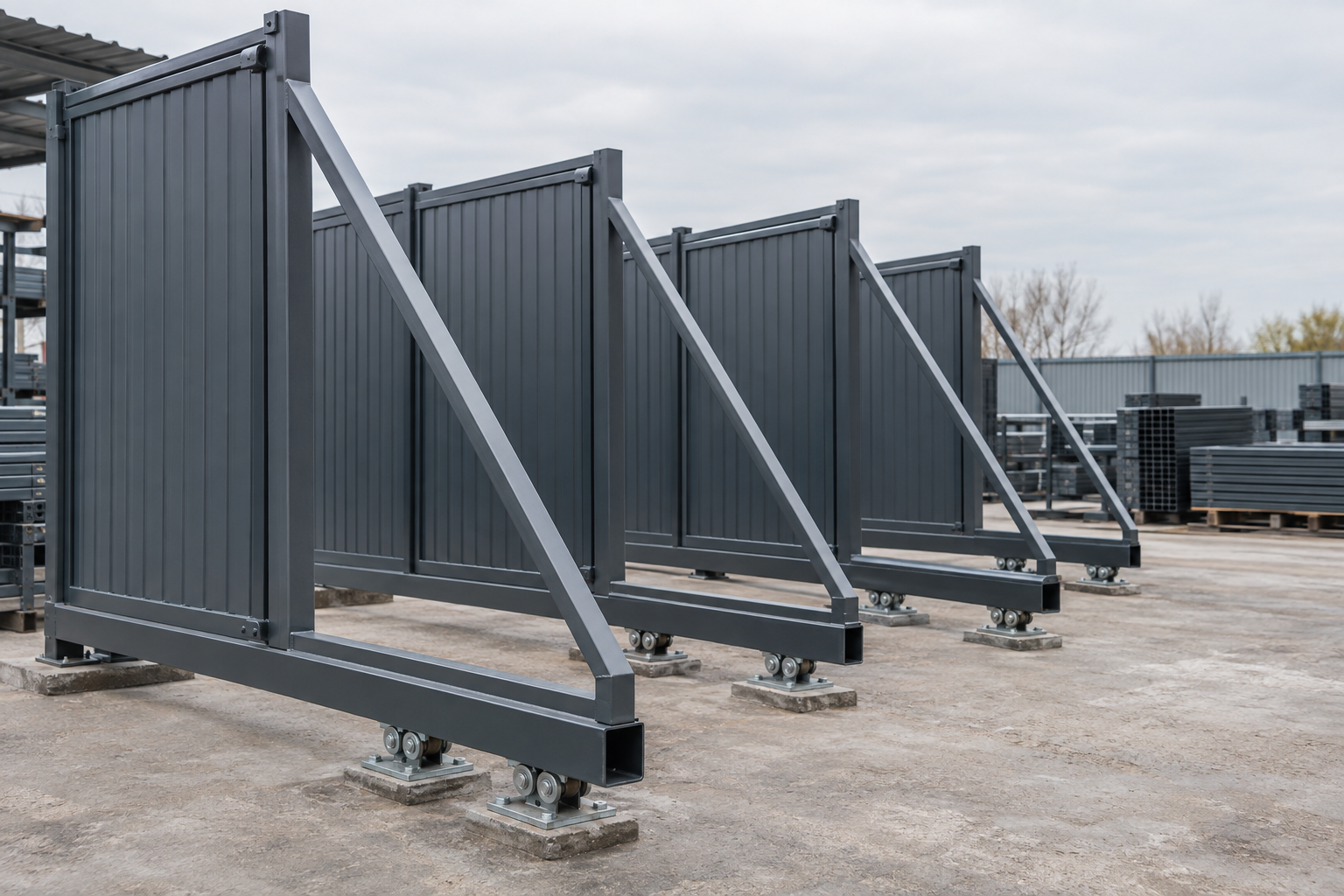

Откатные ворота 3, 4, 5 и 6 метров: как ширина проёма меняет балку и противовес

ГОСТ 31174-2017 нормирует откатные ворота как изделие: статическая нагрузка в плоскости полотна не менее 1500 Н, число циклов открывания и закрывания не менее 20 000, усилие ручного открывания не более 150 Н. Эти цифры одинаковы для проема 3 метра и для проема 6 метров. Ни один пункт стандарта не связывает длину консольной балки с шириной проема.

Дальше начинается территория, которую стандарт на ворота не покрывает. Геометрию балки задают другие документы: ГОСТ 23118-2019 с допусками прямолинейности и скручивания, ГОСТ 30245-2003 с кривизной гнутого профиля, ГОСТ 8645-68 с сортаментом прямоугольных труб. Разберем, где заканчивается норма и начинается расчёт конкретной конструкции.

Что ГОСТ 31174-2017 говорит про откатные ворота и чего в нем нет

Стандарт оперирует числами, которые относятся к воротам как к готовому изделию. Таблица 2 задает требования, одинаковые для распашных, сдвижных и складных конструкций. Ширина проема в этих цифрах не участвует.

• Статическая нагрузка: для ворот с рамочными полотнами не менее 1500 Н в плоскости полотна.
• Число циклов: открывание и закрывание не менее 20 000 раз.
• Усилие ручного открывания: не более 150 Н.

Ни в таблице 2, ни в других пунктах стандарта нет строки, которая говорила бы: под проем 3 метра ставь балку такой длины, под 6 метров — такой. Стандарт проверяет изделие на прочность, долговечность и удобство, но не диктует геометрию консоли и противовеса.

Почему ширина проема не меняет норматив, но меняет конструкцию

Отдельное требование стандарта касается устойчивости полотна к сходу с направляющих. Конструкция ворот должна обеспечивать способность полотна противостоять выходу из направляющих при контакте с неподвижным препятствием. В качестве препятствия используется жёсткий предмет в форме куба с длиной ребра от 300 до 400 мм, установленный на пути перемещения основной кромки ворот.

Это требование одинаково для любого проема. Но чтобы его выполнить на 6 метрах, нужна другая балка, чем на 3 метрах: больше сечение, длиннее противовес, иначе полотно поведет при наезде на куб. Стандарт описывает результат, а не способ его достичь.

Где проходит граница применимости нормы

Здесь и проходит граница применимости нормы. Как рассчитать длину отката и ширину проема под конкретный заезд, разобрано в отдельном материале про расчёт длины отката и ширины проема. Дальше вступают документы, которые работают с геометрией металла.

Допуски прямолинейности и скручивания: что реально ограничивает балку

ГОСТ 23118-2019 задает отклонение от прямолинейности: зазор между натянутой струной и стенкой гнутосварного профиля длиной L не более 0,001 L, но не более 10,0 мм. Скручивание элемента длиной L — тоже 0,001 L, но не более 10,0 мм.

Вот где ширина проема начинает работать. Для балки 3 метра допуск по формуле даёт 3 мм, для 6 метров — 6 мм. Абсолютные значения разные, хотя формула одна.

Консоль и рельс: где допуски работают по-разному

Допуски прямолинейности и скручивания по-разному проявляются в консольной и рельсовой схемах: у консоли балка несёт полотно на вылете, у рельса нагрузка ложится иначе. Сравнение этих схем с точки зрения геометрии и допусков — в статье про консольные и рельсовые откатные ворота из профтрубы.

Отклонения высоты балки при передаче усилия

Пункт 6.6 ГОСТ 23118-2019 различает два способа передачи усилия и даёт для каждого свой допуск на отклонение высоты балки.

• Через опорные ребра: отклонение +/- 2,0 мм.
• Через опорные плиты: отклонение +/- 5,0 мм.

Для откатных ворот это прямо связано с тем, как балка опирается на фундамент. Через ребра усилие передается сосредоточенно, через плиту — распределенно. От этого зависит, как нагрузка от противовеса уходит в закладную и как ведёт себя геометрия балки под проемом 5 или 6 метров.

Устройство закладной и заливка фундамента под откатные ворота разобраны отдельно: как правильно залить фундамент и установить закладную.

Профиль балки: кривизна, скручивание, выпуклость стенок

ГОСТ 30245-2003 ограничивает геометрию самого гнутого профиля, из которого варят балку. Три параметра:

• Местная кривизна: в горизонтальной и вертикальной плоскостях не более 1 мм на 1 м длины профиля.
• Скручивание: вокруг продольной оси не более 2,0 мм плюс 0,5 мм на каждый метр длины профиля.
• Выпуклость и вогнутость стенок: не более 0,01 размера профиля.

Чем длиннее балка под 5 или 6 метров, тем заметнее накапливаются эти отклонения. Метровая кривизна умножается на длину, скручивание растёт по своей формуле с прибавкой на каждый метр. На короткой балке под 3 метра запас по допускам больше, на длинной — каждый миллиметр на счёту.

Как накопление отклонений связано с выбором трубы

Какой профиль брать под конкретную длину и нагрузку, разобрано в руководстве про выбор трубы для откатных ворот.

Что остается за границей нормы: подбор сечения и длина противовеса

ГОСТ 8645-68 даёт сортамент прямоугольных труб, а ГОСТ 31174-2017 рекомендует материалы для каркаса распашных, сдвижных и складных ворот, включая профили из алюминиевых сплавов по ГОСТ 22233. Это исходные данные, а не готовое решение.

За границей нормы остаются три вещи, которые определяют, поедет полотно или заклинит:

1. Подбор сечения балки: стандарт не говорит, какой профиль ставить под проем 3, 4, 5 или 6 метров.
2. Длина противовеса: зависит от массы полотна и вылета консоли, норма её не задает.
3. Распределение массы полотна: от него зависит нагрузка на ролики и на фундамент.

Главное. ГОСТ 31174-2017 гарантирует параметры изделия, но не отвечает за то, как спроектирована балка и противовес под ваш проем. Это зона ответственности изготовителя.
