Отдельного ГОСТа, который перечислял бы фурнитуру именно для откатных ворот, в нормативах нет. Это не пробел в ваших знаниях, а особенность нормирования: стандарты задают обязательный минимум документов и деталей, а конкретный перечень закрывается договором.
Поэтому при заказе ворот бесполезно искать строчку «комплект фурнитуры откатных ворот» в каком-либо перечне. Смотреть надо в два места: что требуют общие ГОСТы и что записано в вашей спецификации.
Почему нет отдельного ГОСТа на фурнитуру откатных ворот
Норматив не привязан к типу ворот. ГОСТ 31174-2017 в пункте 5.7.3 говорит прямо: комплектация изделий при поставке потребителю должна соответствовать требованиям, установленным в заказе (договоре), и быть согласована с потребителем.
ГОСТ 23118-2019 в пункте 5.8.3 развивает ту же логику для стальных конструкций: состав комплекта, объём и порядок поставки, паспорт и рабочую документацию, а также поставку запасных изделий, материалов, прокладок и крепежа устанавливают по согласованию с заказчиком и указывают в заказе (договоре).
Получается, что стандарт не диктует, сколько роликов и какой привод вам положат. Он требует, чтобы всё это было перечислено в договоре и согласовано до подписания. Если в спецификации нет строки, значит, позиции в комплекте нет.
Что ГОСТ требует положить в комплект поставки ворот
Обязательный минимум по двум документам
Обязательный минимум по ГОСТ 31174-2017 (пункт 5.7.4): спецификация деталей, узлов и отправочных элементов комплекта, документ о качестве (паспорт), а также инструкция по эксплуатации изделий. Сборно-разборные изделия дополнительно сопровождают инструкцией по сборке.
ГОСТ 23118-2019 (пункт 5.8.2) добавляет к этому конструкции, крепёжные изделия, рабочую документацию, позволяющую выполнить монтаж и эксплуатацию, а также документы о качестве: паспорт на конструкции и сертификат качества на крепёжные изделия.
Свести оба документа можно так:
- Спецификация: перечень деталей, узлов и отправочных элементов, без неё непонятно, что именно вам отгрузили.
- Паспорт: документ о качестве на конструкции, а по ГОСТ 23118-2019 ещё и сертификат качества на крепёж.
- Инструкция: по эксплуатации для всех ворот, по сборке — для сборно-разборных.
- Рабочая документация: по ГОСТ 23118-2019 должна позволять выполнить монтаж и эксплуатацию.
Как это выглядит на практике для сварных конструкций, разобрано в материале про комплект поставки сварного забора: логика та же — спецификация плюс паспорт.
Что в паспорте ворот названо комплектностью
ГОСТ 31174-2017 в пункте 5.7.1 требует полной заводской готовности деталей и сборочных единиц: законченная отделка поверхностей, установленные уплотняющие элементы, стекла, стеклопакеты, вентиляционные решетки.
Там же сделана оговорка: запирающие приборы, ручки управления, доводчик калитки допускается не устанавливать. Но тогда их обязаны упаковать в отдельную тару и поставить в комплекте с воротами. То есть эти позиции могут приехать не прикрученными, но они остаются частью поставки.
Важно понимать: форма паспорта из приложения к ГОСТу — это шаблон. Он показывает, какие разделы завод вправе заполнить, а не жёсткий перечень для всех типов ворот. Конкретное наполнение всё равно определяется вашим заказом.
Что относят к комплектующим изделиям и почему их докупают
ГОСТ 23118-2019 в пункте 3.3 даёт определение: комплектующие изделия — детали и изделия, не являющиеся продукцией изготовления на заводе металлоконструкций, но входящие в комплект поставки. То есть завод их не варит, а закупает и передаёт вам.
Привод и автоматика стоят в нормативке особняком. По ГОСТ 31174-2017 (пункт 7.4) при комплектации изделий электрическими механизмами, приборами и устройствами автоматики они должны соответствовать требованиям технического регламента. Это отдельная позиция со своими документами.

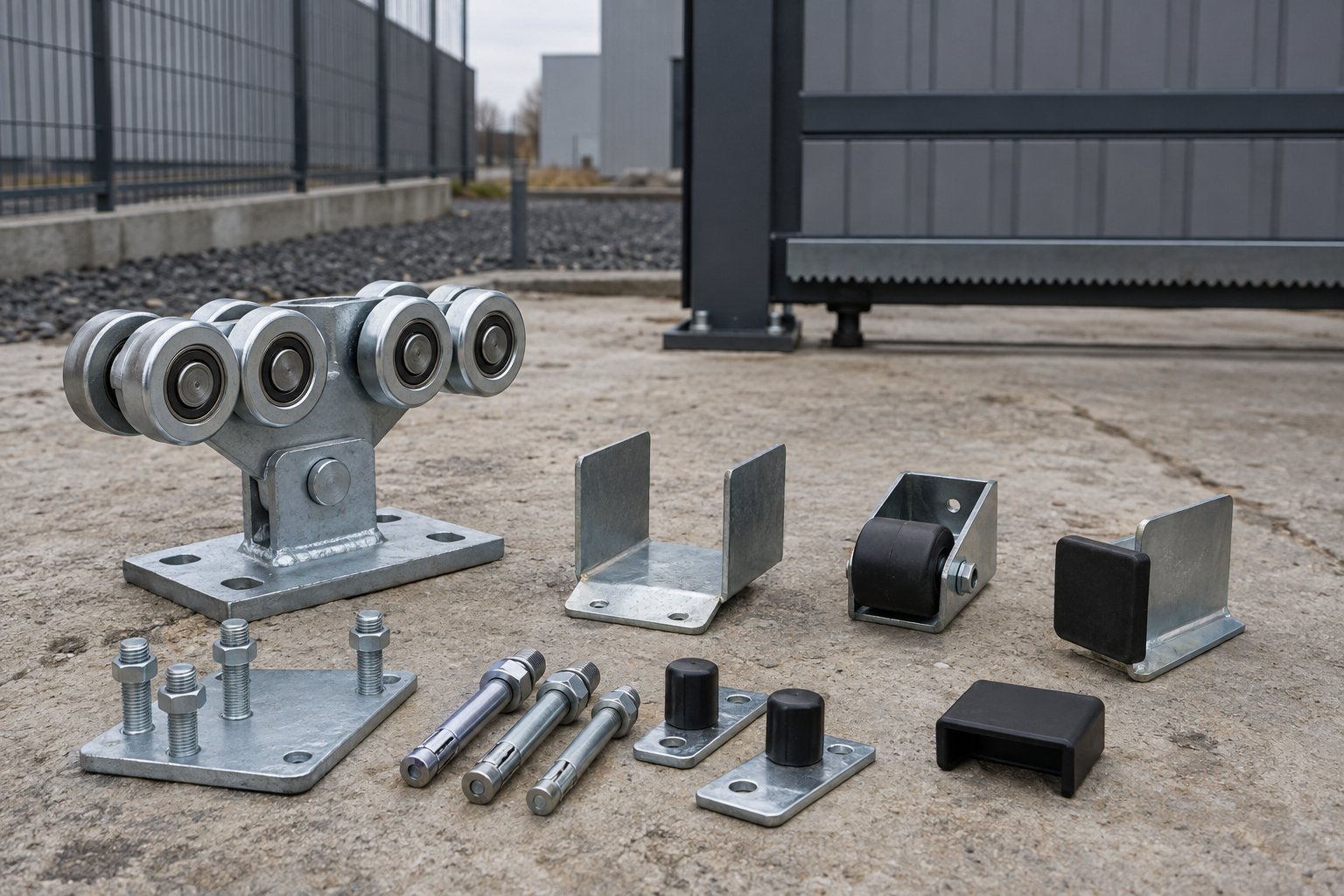

Состав откатных ворот виден по приложению Б (рисунок Б.2) ГОСТ 31174-2017: щитовое полотно, элементы обрамления проёма, ручка, запирающее устройство, нижняя опорная балка, привод, силовая (несущая) рама, роликовые опоры.
Роликовые опоры и нижняя балка — та часть, которую чаще всего монтируют отдельно от полотна. Разбор этих узлов есть в статье про ролики и комплектующие для откатных ворот из профтрубы. А про то, как рельса стыкуется с фундаментом и рамой, — в материале про выбор и монтаж направляющей рельсы.
Привод почти всегда идёт отдельной закупкой. Как его подбирать под массу полотна и интенсивность, разобрано в статье как выбрать электропривод для откатных ворот.
Таблица: позиция, требование в норме, чем закрывается
| Позиция комплекта | Прямое требование в ГОСТ 31174-2017 / ГОСТ 23118-2019 | Чем закрывается на практике |
|---|---|---|
| Спецификация деталей и узлов | Да, пункт 5.7.4 ГОСТ 31174-2017 | Спецификация в составе поставки |
| Паспорт (документ о качестве) | Да, пункт 5.7.4 ГОСТ 31174-2017; пункт 5.8.2 ГОСТ 23118-2019 | Паспорт на конструкции |
| Инструкция по эксплуатации | Да, пункт 5.7.4 ГОСТ 31174-2017 | Инструкция в комплекте |
| Крепёжные изделия | Да, пункт 5.8.2 ГОСТ 23118-2019 | Крепёж плюс сертификат качества на него |
| Запирающие приборы, ручки, доводчик калитки | Допускается не устанавливать, но поставлять в отдельной таре (пункт 5.7.1 ГОСТ 31174-2017) | Договор: приедут в таре или уже смонтированными |
| Роликовые опоры, нижняя балка, рама | Названы в приложении Б (рисунок Б.2), но не как обязательный перечень | Спецификация и договор |
| Привод и автоматика | Отдельная позиция, подчиняется техрегламенту (пункт 7.4 ГОСТ 31174-2017) | Отдельная закупка или строка в договоре |
Фурнитура в терминах испытаний: запорный и приводной механизмы
Чтобы не путаться в терминах, полезно смотреть на определения из ГОСТ 24033-2018. Запорный механизм (пункт 3.8) — фурнитурный элемент или комплект, удерживающий подвижный элемент в закрытом и зафиксированном положении, то есть система, обеспечивающая блокирование и/или запирание.
Приводной механизм (пункт 3.21) — фурнитурный элемент, например ручка, позволяющий пользователю привести в действие запорный механизм и/или подвижный элемент. Это то, чем вы физически двигаете створку или открываете замок.
Отдельно испытывают привод перемещения полотна. По пункту 7.9.2 ГОСТ 24033-2018 полотно соединяют с устройством или приводом перемещения (электромеханическим или пневматическим), который воспроизводит циклы открывания и закрывания, причём время полного прохождения одного цикла — не более 30 с. Такой привод входит в комплект ворот как самостоятельный узел.
Главное. если позиции нет в спецификации и договоре, стандарт не обяжет завод доложить её в машину. Всё, что сверх обязательного минимума, вы согласуете сами.
Что проверить в спецификации и договоре до оплаты
Перед подписанием пройдитесь по документам по списку:
- Спецификация: сверьте перечень деталей, узлов и отправочных элементов с тем, что вам нужно на объекте.
- Паспорт: убедитесь, что он есть и в нём заполнены разделы, а не оставлены пустыми.
- Инструкция: проверьте наличие инструкции по эксплуатации и, если ворота сборно-разборные, по сборке.
- Крепёж: уточните, входит ли он и приложен ли сертификат качества на крепёжные изделия.
- Фурнитура: отдельно спросите про запирающие приборы, ручки, роликовые опоры — идут они в комплекте или отдельной позицией.
- Привод: зафиксируйте в договоре, входит ли автоматика или вы покупаете её сами.
Отдельно проверьте технические цифры, которые должны быть в паспорте. По таблице 2 пункта 5.3.1 ГОСТ 31174-2017 безотказность по числу циклов открывания/закрывания составляет не менее 20 000 для части типов ворот, 25 000 и 10 000 — для других. Усилие ручного открывания/закрывания — не более 150 Н. Если этих значений в паспорте нет, это повод задать вопрос до оплаты.
Для сравнения: у профилей по ГОСТ 30245-2003 (пункт 4.13.1) комплект поставки куда скромнее — сами профили в пачках по типоразмерам и партиям плюс документ о качестве. Чем сложнее изделие, тем больше строк в спецификации.
Частые вопросы
Частые вопросы
Завод ТЕСАРУС варит сварные и 3D ограждения, ворота и калитки по размерам заказчика в Челябинске. Спецификацию, паспорт и комплектацию согласуем до оплаты — оставьте заявку на сайте.
