Чертёж откатных ворот: какие размеры проставлять обязательно

Не все размеры на чертеже откатных ворот равны друг другу. Часть цифр жёстко зафиксирована в ГОСТ 31174-2017 — там указан конкретный допуск в миллиметрах. Другая часть размеров формально относится к воротам, но норма отсылает к другим документам: сортаментным ГОСТам на трубу, стандартам на сварку, требованиям безопасности. Пока не различаешь эти два слоя, чертёж либо перегружен лишними допусками, либо не проходит приёмку из-за отсутствующего числа.

Дальше по тексту — от простого к сложному: сначала габариты полотна, где норма говорит буквально, потом сварка и крепёж, где норма передаёт вопрос дальше, потом труба каркаса, где работает сортамент, и в конце — зона безопасности, которая вообще не про допуски в миллиметрах.

Где ГОСТ 31174-2017 говорит о размерах прямо, а где отсылает дальше

ГОСТ 31174-2017 регулирует размеры ворот слоями. Первый слой — габаритные размеры полотна и разность диагоналей. Здесь стандарт даёт готовые цифры: предельное отклонение от номинальных габаритных размеров полотен не должно превышать ±5,0 мм, а разность длин диагоналей ограничена 3 мм или 5 мм в зависимости от длины стороны.

Второй слой — точность геометрических размеров самой конструкции. Здесь стандарт признаёт свою границу: точность геометрических размеров рассчитывают в соответствии с ГОСТ 21778, ГОСТ 21779, ГОСТ 21780 с учётом особенностей конкретных конструкций и технологических условий изготовления и монтажа.

Это первая граница применимости нормы на ворота. Габариты и диагонали — зона, где ГОСТ 31174-2017 самостоятельный источник цифр. Геометрия узлов конструкции — зона, где он выступает диспетчером и направляет к другому стандарту.

Габариты полотна и диагонали: что обязательно указать на чертеже

На листе чертежа для полотна обязательны два числа. Первое — номинальный габаритный размер с допуском ±5,0 мм. Второе — максимально допустимая разность диагоналей, и она зависит от длины стороны прямоугольного элемента.

• Сторона до 2000 мм включительно: разность диагоналей не должна превышать 3 мм.
• Сторона более 2000 мм: разность диагоналей не должна превышать 5 мм.

Граница проходит по отметке 2000 мм: до неё требование жёстче, за ней — мягче. Для полотна откатных ворот высотой около двух метров это значит, что проверка диагоналей идёт уже по второй категории допуска, если хотя бы одна сторона превышает этот порог. Пример чертежа с проставленными габаритами полотна разобран в статье про ворота из профильной трубы 4х2 метра.

Важно. допуск ±5,0 мм и разность диагоналей 3/5 мм — это все цифры, которые ГОСТ 31174-2017 задаёт для полотна напрямую. Всё остальное регулируется другими стандартами.

Сварные швы и крепёж: чертёж ворот заканчивается, начинается чертёж узла

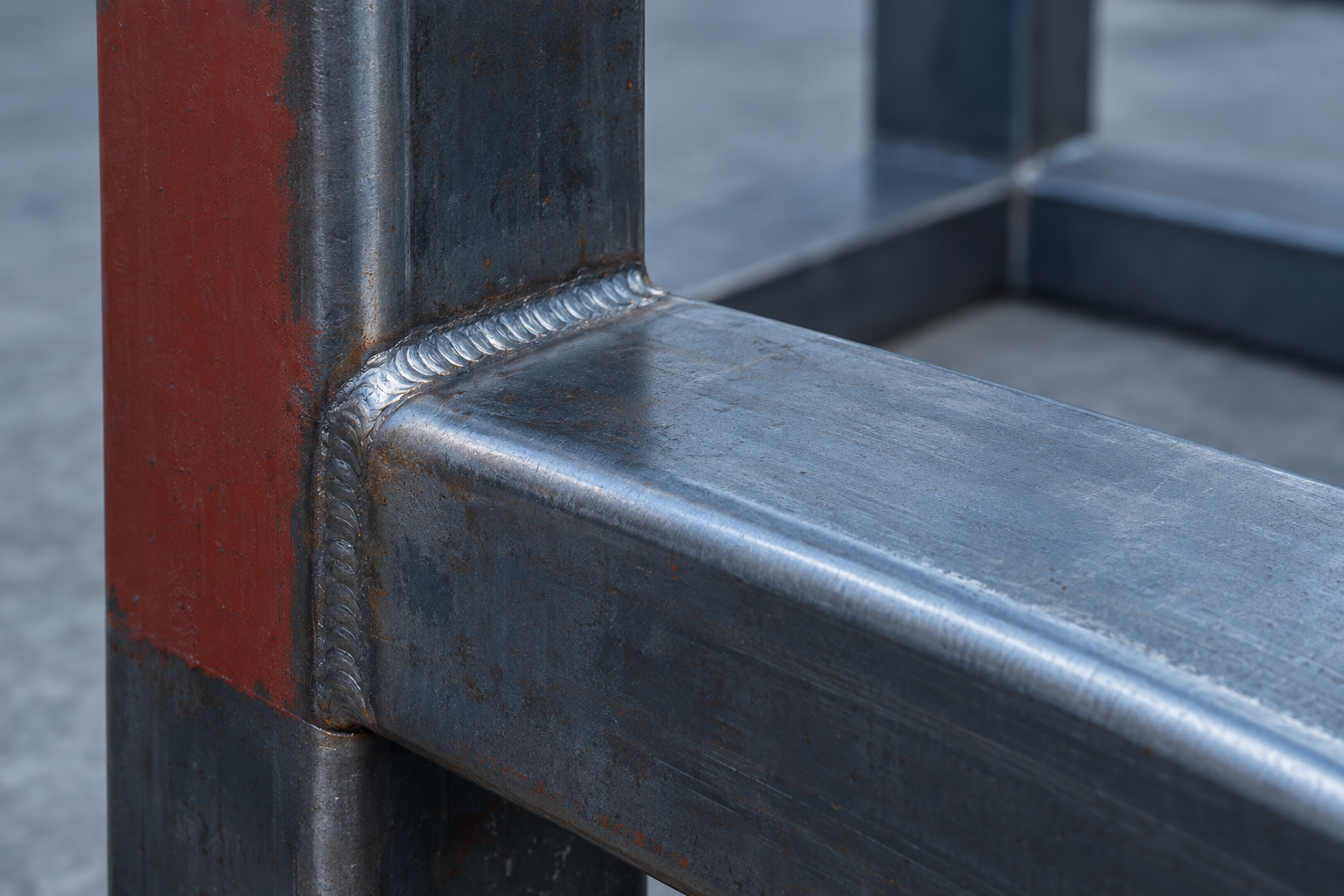

Как только речь заходит о сварных швах, стандарт на ворота меняет тон. Размеры сварных швов должны соответствовать их рабочим сечениям, установленным в технологической документации — то есть сам ГОСТ 31174-2017 не даёт числового значения катета, он требует, чтобы это значение было зафиксировано отдельно.

Дальше цепочка отсылок продолжается. Отклонение размеров швов сварных соединений от проектных не должно превышать значений, указанных в ГОСТ 5264, ГОСТ 8713, ГОСТ 11533, ГОСТ 11534, ГОСТ 14771, ГОСТ 23518. А размер и предельные отклонения катета углового шва должны быть установлены при проектировании — решение остаётся за конструктором, который выпускает чертёж. С крепежом та же логика: номинальные диаметры отверстий под болтовые соединения и предельные отклонения от них принимают по ГОСТ 23118.

• Катет сварного шва: проставляется конкретным числом, которое выбирает проектировщик, а не берёт из ГОСТ 31174-2017.
• Диаметр отверстия под болт: берётся по ГОСТ 23118, а не назначается произвольно.
• Допуск на отклонение шва: проверяется по группе стандартов на сварку, включая ГОСТ 5264.

Это вторая граница применимости нормы: там, где ГОСТ на ворота передаёт вопрос дальше, чертёж должен содержать конкретное число из правильного источника, а не отсылку.

Профильная труба каркаса: сортамент диктует свои допуски

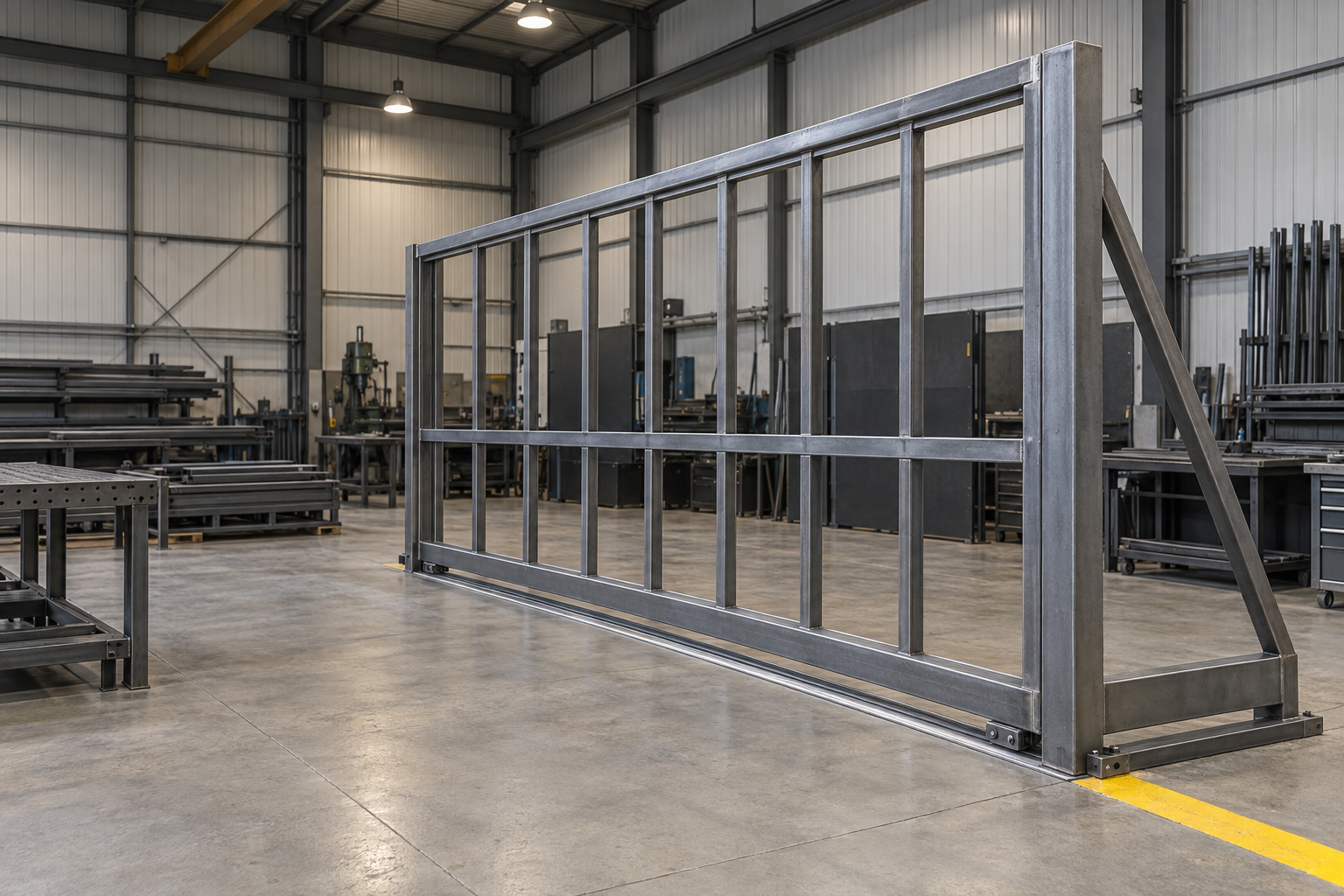

Каркас откатных ворот варят из профильной трубы, и у трубы свой набор допусков, который ГОСТ на ворота не касается — он относится к сортаментным стандартам.

Длина и кривизна профиля

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм. Отдельно нормируется прямолинейность: местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля. Для длинной стойки или горизонтального пояса каркаса это накопительная величина, которую нужно учитывать при сборке.

Радиус закругления сечения

У квадратной трубы нормируется ещё радиус закругления углов сечения. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5 s; для труб электросварных наружными размерами 20 x 20 мм и 25 x 25 мм с толщиной стенки от 1,5 до 2,0 мм и труб, изготовленных методом печной сварки, — не более 2,5 s, для труб электросварных размером 60 x 60 x 4 мм — не более 3 s. Этот параметр не влияет на габарит полотна, но влияет на то, как труба садится в сварной узел. Подробнее о выборе сечения и толщины стенки — в материале про подбор трубы для откатных ворот.

Что за границей размерных допусков: зоны безопасности и рабочий проём

Не всё, что попадает на чертёж, — это допуск в миллиметрах на геометрию. Часть требований относится к безопасности, и логика у них другая: не «отклонение не более», а поведение конструкции в аварийной ситуации или минимальный радиус, ниже которого край опасен.

Кромки и падение полотна

Острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм — это требование к готовому изделию, а не к точности изготовления. Другое требование безопасности касается подвесной системы: в случае сбоя в её работе опускающееся или падающее полотно ворот должно остановиться, продвинувшись не более чем на 300 мм, и закрепиться в этом положении до тех пор, пока не будет произведено последующее действие. На чертеже узла подвеса и ограничителя это должно быть отражено отдельно от габаритных допусков.

Рабочий проём против номинального

Рабочий проём ворот — это часть стенового проема за вычетом элементов обрамления и минимальных зазоров безопасности, ограниченная размерами, обеспечивающими функциональное назначение ворот. Номинальная ширина проёма в проекте и фактическая рабочая ширина — две разные величины, и вторая всегда меньше первой на сумму зазоров и элементов обрамления. При расчёте отката и подбора длины направляющей это различие нужно закладывать сразу, что подробно разобрано в статье про расчёт длины отката и ширины проёма.

Минимальные размеры для проверки: где кончается чертёж и начинается испытание

Часть размеров в стандартах существует не для того, чтобы их проставлять на рабочем чертеже конкретных ворот, а для того, чтобы на них подтверждать характеристики конструкции. Для ворот минимальный размер образца, на котором проводят механические испытания, составляет не менее 1800 x 2000 мм, для ролетных рулонных ворот — не менее 2000 x 1800 мм.

Заявленная прочность, жёсткость или устойчивость к нагрузкам подтверждена на образце определённого размера. Если реальные ворота по чертежу крупнее испытательного образца, прямого переноса результатов испытаний не происходит — нужен отдельный расчётный пересчёт под фактические габариты. Для мастера, который чертит откатные ворота под заказ, это означает: чем крупнее пролёт, тем внимательнее нужно относиться к сечению каркаса, толщине трубы и опорным узлам, а не только к допускам на полотно. Требования к монтажным привязкам и закладной, через которую передаётся нагрузка от ворот на фундамент, собраны в материале про фундамент и закладную для откатных ворот.
