Nice называет кубометры бетона, DoorHan отправляет к глубине промерзания

Открываешь руководство Nice — там объём бетона в кубометрах, диаметр анкеров и килограммы нагрузки на разрыв. Открываешь руководство DoorHan на том же разделе про фундамент — там одна фраза: глубина бетонирования зависит от грунта и промерзания почвы. Ни одной цифры. Тот, кто копает площадку под шлагбаум и читает оба документа подряд, законно спрашивает: а кто из двух заводов недоговаривает?

Ответ — никто. Просто каждый закрывает свою половину задачи.

Два руководства, две разные степени подробности

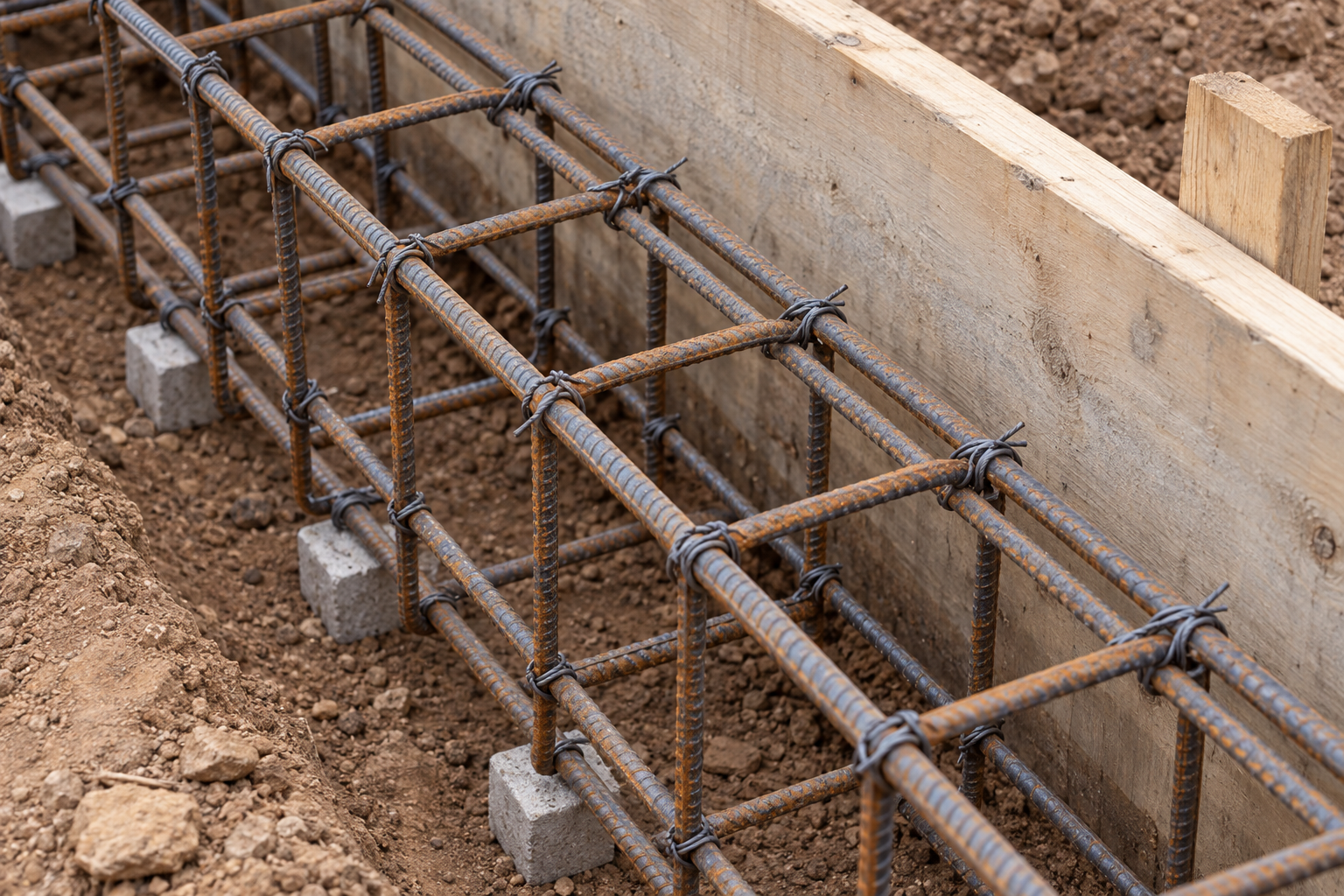

У Nice в разделе подготовки основания сказано прямо: плита должна иметь толщину не менее 0,15 м, быть усилена арматурой, а объём бетона должен быть не менее 0,2 м3. Дальше идёт крепеж — четыре анкерных болта 12 МА с нагрузкой на растяжение не менее 400 кг каждый. Это техническое задание, которое можно передать бригаде и получить одинаковый результат независимо от того, кто копает.

У DoorHan в инструкции к Barrier PRO раздел про установку стойки укладывается в одно предложение: стойка крепится анкерными болтами, а глубина бетонирования зависит от мягкости грунта и от глубины промерзания почвы. Число не названо ни одно. С точки зрения человека, который ищет готовый рецепт, это выглядит как недоработка мануала.

На деле оба текста описывают одну конструкцию, но разные её свойства. Nice считает, что произойдёт с фундаментом, когда стрела или крыло создают опрокидывающий момент прямо сейчас, в рабочем цикле. DoorHan думает о том, что произойдёт с этим же фундаментом через полгода, когда грунт под ним промёрзнет и вспучится. Это не конкурирующие рекомендации, а две разные инженерные задачи, которые в тексте руководства просто не сведены в одну таблицу.

Что именно считает Nice

Разберём цифру 0,2 м3. В самом тексте есть подсказка: слой толщиной 0,25 м с площадью 0,8 м2 — это квадратное основание со стороной около 0,9 м. То есть Nice не берёт объём из головы, а прямо показывает геометрию: почти метр на метр, четверть метра в глубину. Такая плита нужна не для того, чтобы противостоять морозу, а чтобы своей массой и площадью опоры удержать конструкцию от опрокидывания, когда стрела шлагбаума идёт вверх или под неё заезжает автомобиль и создаёт боковую нагрузку на тумбу.

Дальше идут анкеры. Четыре болта 12 МА с нагрузкой на растяжение не менее 400 кг каждый — это расчёт именно на отрыв тумбы от плиты, а не на её сдвиг по горизонтали. Работает момент: тумба пытается опрокинуться, один край подошвы приподнимается, и анкеры с той стороны работают на выдергивание. Отсюда требование к нагрузке на растяжение, а не на срез.

Отдельно Nice разбирает случай, когда крепление идёт не в бетон, а в другую поверхность — например, в существующую бетонную плиту, металлическое основание или готовый фундамент от другой конструкции. Тогда планка выше: четыре точки анкерного соединения должны выдержать не менее 1000 кг суммарно. Требование выросло почти втрое по сравнению с 400 кг на болт, потому что материал основания уже не тот однородный бетон, который лили специально под тумбу, и запас прочности нужен больше. Это тот же принцип, что применяют при креплении столбов забора к существующему фундаменту: чужое основание требует пересчёта нагрузки, а не повторения типовых цифр.

Чего в этих цифрах нет

Ни толщина плиты 0,15 м, ни объём бетона 0,2 м3, ни нагрузка на анкер ничего не говорят о том, что случится с этим основанием после первой зимы. Все три цифры Nice — это статика и нагрузка от механики привода, а не поведение грунта при промерзании.

Масштаб самой конструкции здесь не помогает интуиции: тумба CAME G6000 весит 72 кг, у моделей крупнее вес тумбы доходит до 250 кг плюс 500 кг противовесов у G12000. Кажется, что такая масса сама прижмёт плиту к земле и никакое пучение её не тронет. На деле силы морозного пучения действуют на площадь подошвы фундамента и на глубину его заложения, а не на вес того, что стоит сверху. Лёгкая тумба и тяжёлая тумба с противовесами закладываются в грунт одинаково, если у них одинаковая плита — вопрос не в весе привода, а в том, до какой отметки в этом конкретном грунте промерзает вода.

Вот здесь и работает фраза DoorHan: глубина бетонирования зависит от мягкости грунта и от глубины промерзания почвы. Она не выдаёт числа, потому что число разное для разного региона и разного грунта, и приводить универсальную цифру в мануале, который продаётся по всей стране, было бы неверно. Для Челябинска глубину промерзания не берут из общей таблицы, а считают отдельно — этому расчёту посвящён разбор закладной под откатные ворота, где показано, как получить конкретную цифру для конкретного участка вместо усреднения по стране.

Две недели, о которых не пишут в смете

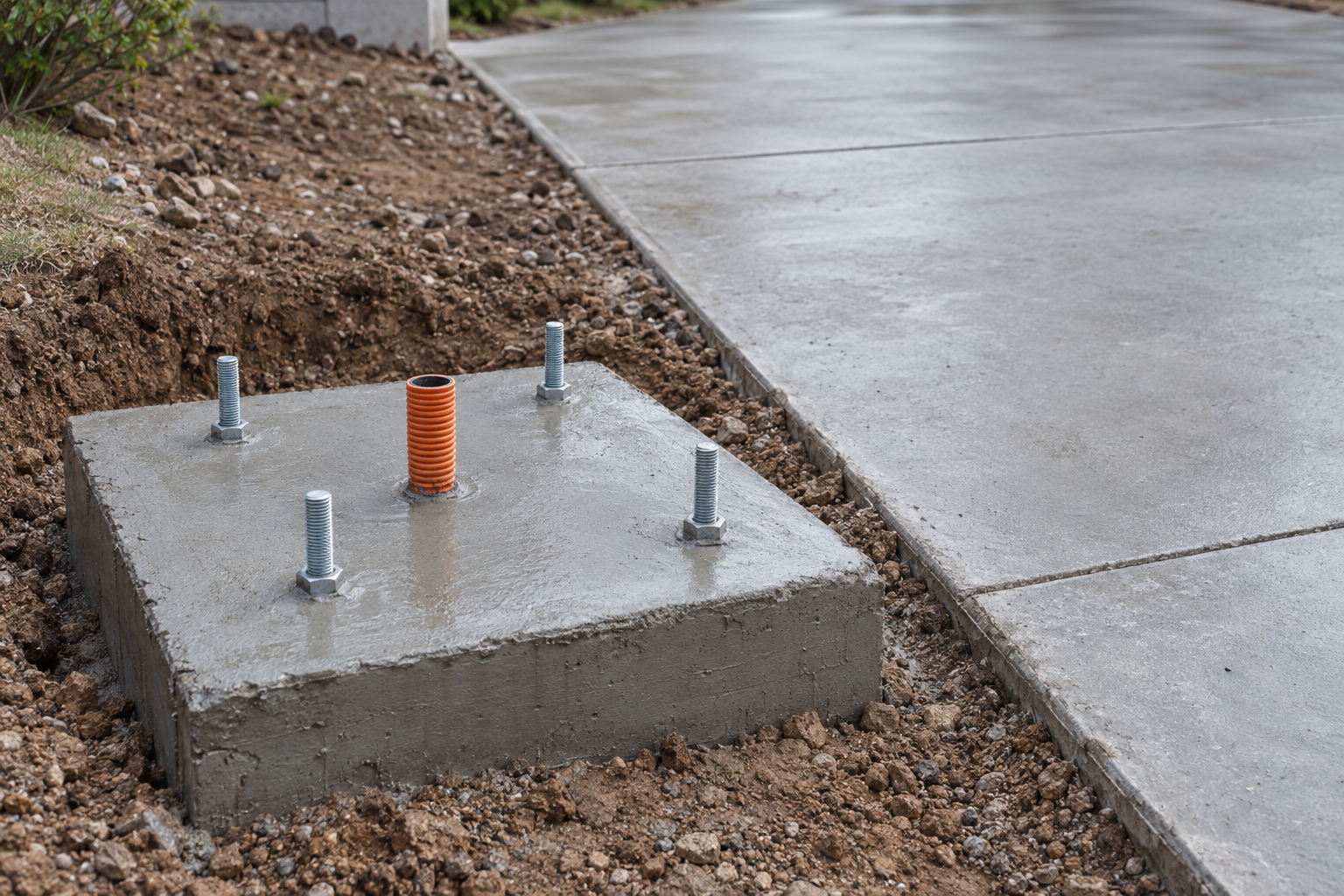

У Nice есть ещё одна строка, которую легко пропустить между разделом про арматуру и разделом про электрику: перед монтажом привода нужно дождаться полного застывания цемента, и в среднем это занимает не менее 2 недель. То есть залили плиту — и две недели площадка стоит без привода, без тумбы, просто как бетонный блок с выпущенными анкерами.

Это плохо сочетается с обычным графиком монтажа, где бригада приезжает, заливает основание и в тот же день или на следующий пытается поставить и настроить шлагбаум. Если анкеры нагружаются раньше срока, бетон ещё не набрал расчётную прочность, и та самая нагрузка на растяжение 400 кг на болт, о которой пишет Nice, действует уже не на проектный бетон, а на недозревший. Требование по прочности анкерного узла считается для готового фундамента, а не для того, что застыло три дня назад.

Срок выдержки тем более критичен, если бетонирование ведётся в холодное время года — тогда набор прочности идёт медленнее, и формальные две недели могут не соответствовать фактической готовности бетона. Как считать сроки и что делать с бетонированием при отрицательных температурах, разобрано отдельно в материале про бетонирование столбов забора в мороз: логика набора прочности у фундамента под шлагбаум та же самая.

У шлагбаума фундаментов может быть два

У FAAC 620/640 в разделе механического монтажа фундамент разведён на две части: подготовьте фундамент под плиту основания шлагбаума и отдельно закрепите плиту основания вилки — опоры для свободного конца стрелы. Это не альтернатива одной плите Nice, а другая компоновка: длинная стрела шлагбаума не висит в воздухе одним концом, а на дальнем конце опирается на отдельную опору со своим фундаментом.

Расстояние между этими двумя плитами не произвольное. В технической документации FAAC оно прямо привязано к длине стрелы: А равно длине стрелы минус 425 мм для модели 620 и минус 450 мм для модели 640. Это значит, что разметку под вторую плиту нельзя отложить на потом и подогнать по месту после установки шлагбаума — её считают заранее, зная точную длину стрелы, и заливают оба основания в одном цикле бетонирования.

Опора под стрелу здесь не мелкая деталь, а часть расчёта фундамента, особенно когда проезд широкий и стрела длинная. Почему с трёх метров эта опора перестаёт быть аксессуаром и начинает требовать отдельного инженерного внимания, разобрано в материале про опору под стрелу шлагбаума.
