При переделке старых сварных секций забора под новый участок возникает вопрос: можно ли использовать бывшие в употреблении конструкции? Ответ даёт ГОСТ 23118-2019, пункт 6.4.4: «Сварные соединения, не соответствующие требованиям к их качеству, должны быть исправлены в соответствии с разработанной технологией и повторно проконтролированы».
Это предложение — весь технический регламент переделки. Разберём каждое слово, чтобы правильно оценить состояние старых секций.
Зачем разбирать норму о сварных соединениях
Старые секции накапливают дефекты: трещины, поры, дефекты в корне шва. Норма 6.4.4 обязывает исправить любой дефект, обнаруженный при приёмке. Это обязательно, потому что владелец участка несёт ответственность за безопасность. Если забор упадёт, претензия будет к владельцу, а не к заводу.
Сварные соединения: что скрывается за этим термином

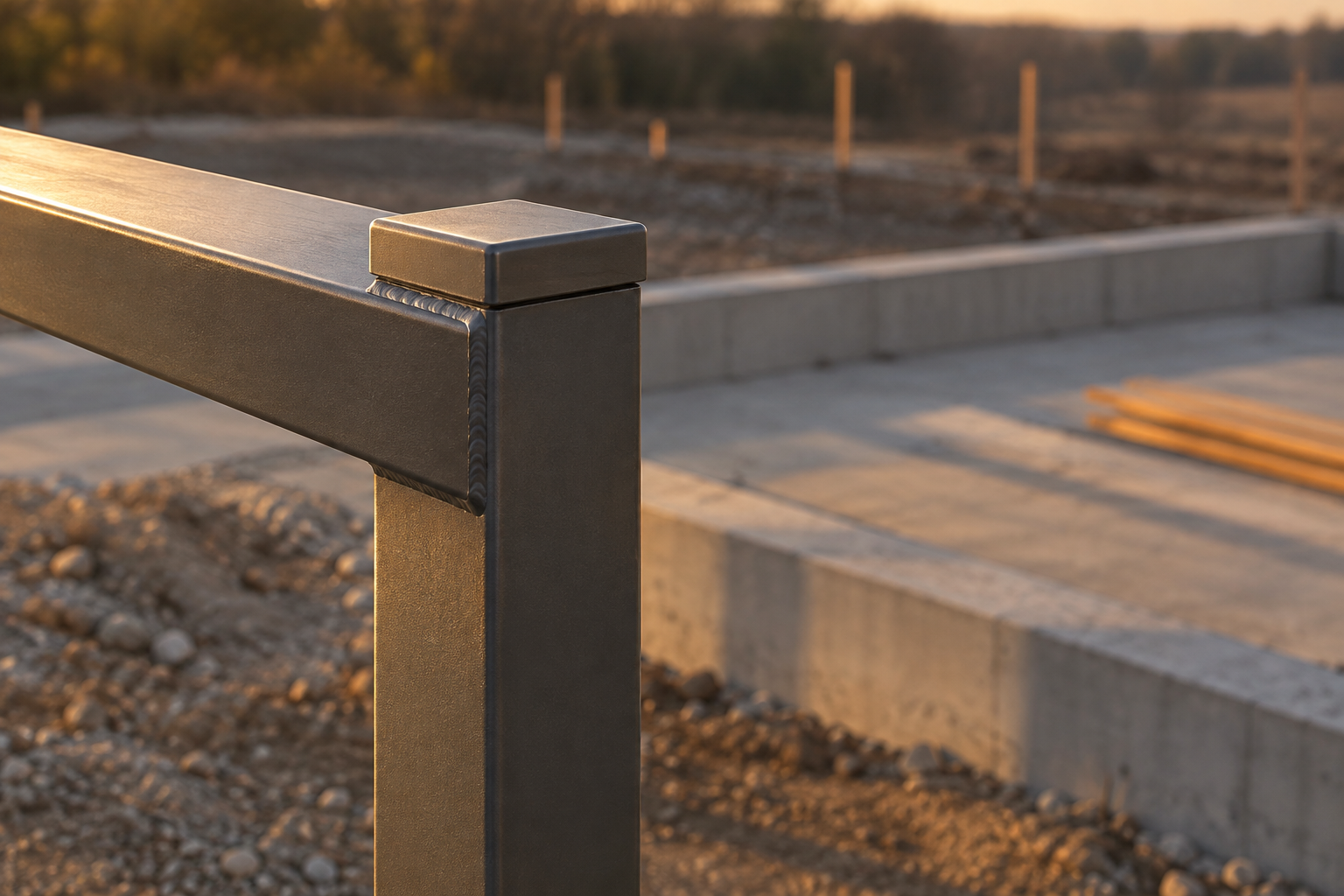

Секция состоит из стальных профилей, соединённых сварными швами. Швы бывают двух типов: стыковые и угловые. В забывать угловые швы — основные. Они соединяют вертикальные стойки с перекладинами и удерживают конструкцию в жёсткости.
Типы дефектов швов
Стыковые швы чаще имеют трещины и поры. Угловые швы часто неполнотелые или подрезаны. Если сторона шва вогнута — это дефект, который обязательно исправлять.
Не соответствующие требованиям к их качеству: какие дефекты недопустимы
Длинные дефекты — это один или несколько дефектов суммарной длиной более 25 мм на каждые 100 мм шва. Такие дефекты не допускаются вообще, секцию считают браком.
Короткие дефекты — суммарная длина не более 25 мм на каждые 100 мм шва. Такие дефекты допускаются в ограниченном количестве, в зависимости от категории сварки. Поры допускаются не более 1-4% суммарной площади проекции шва.
| Степень очистки | Характеристика | Эксплуатация |
| Степень 1 | При осмотре с увеличением окалина и ржавчина не обнаружены | Покраска возможна, длительная эксплуатация |
| Степень 2 | Видны следы ржавчины, не более 10% поверхности | Грунтовка обязательна |
| Степень 3 | Ржавчина на более 10% поверхности, металл виден | Интенсивная очистка перед окраской |
| Степень 4 | Сплошное покрытие ржавчиной | Требуется полная переочистка |
Должны быть исправлены: обязательное требование или рекомендация
Слово «должны» в норме не означает «можно, если захочется». Это императив. Если дефект обнаружен, исправление — обязанность, а не право. Исключений нет. Даже если владелец согласен жить с дефектом, завод не может сертифицировать такую конструкцию.
Важно. если дефекты обнаружены при приёмке, переделку должен выполнить тот, кто сварил секцию. Гарантия на сварку — минимум год.
В соответствии с разработанной технологией: как правильно исправлять
Исправление дефекта требует документированную технологию с конкретными параметрами.
Подготовка и сварка
Перед переваркой металл очищают до степени 1 по ГОСТ 9.402-2004. При осмотре с шестикратным увеличением окалина и ржавчина не должны быть видны. Пароструйная обработка проводится пароводяной смесью температурой 130 — 140 °C и давлением 0,9 — 3,0 МПа. На практике часто используют струйную очистку со сметанием для полной очистки и придания шероховатости.
После очистки сварщик переваривает дефектный участок заново. Конструкции должны быть защищены от коррозии согласно требованиям нормативных документов.
Защита от коррозии после переварки
Если секция была оцинкована, дефектные участки защищают повторно. Непрокрытые участки рекомендуется защищать цинковым покрытием газотермическим напылением с минимальной толщиной 120 мкм. На поверхности цинкового покрытия не должно быть трещин, забоин, вздутий.
Если секция была окрашена, её перекрашивают после очистки. Поверхности со степенью очистки 4 окрашиванию вообще не подлежат.
Повторно проконтролированы: методы и объёмы контроля
После исправления швы проверяют неразрушающими методами: визуально, капиллярной дефектоскопией или ультразвуком. Объём контроля при систематических дефектах может быть удвоен.
Хранение исправленных конструкций требует исключить прямое попадание осадков и образование конденсата в связи с колебаниями температуры и влажности. Для определения климатических условий используют климатограммы, которые служат ориентировочной оценкой пределов сочетаний «влажность воздуха — температура воздуха».
Если переделка проводится самостоятельно, сварщик должен иметь удостоверение на право выполнения сварки. Это обязательное условие для любой переделки. Порядок действий при переделке:
- Осмотр: определите все видимые дефекты сварки и коррозии.
- Очистка: приведите металл в состояние «окалина и ржавчина не видны при осмотре».
- Переварка: если дефект более 25 мм, переварка обязательна.
- Защита: нанесите цинк или краску согласно исходному покрытию.
- Контроль: проверьте переварённые швы визуально или капиллярной дефектоскопией.
Часто задаваемые вопросы
Частые вопросы
Перед переделкой рассчитайте необходимое количество секций для нового участка, чтобы не переварить лишнее. Руководство по удалению ржавчины поможет правильно подготовить поверхность в соответствии с нормой. Для защиты от коррозии можно использовать оцинковку — статья о вопросах перед покупкой оцинкованного забора. Столбы также требуют антикоррозийной обработки перед установкой.
Переделка старых сварных секций — восстановление качества конструкции. ГОСТ 23118-2019 чётко определяет, какие дефекты недопустимы и как их исправлять. Если следовать этим требованиям, забор будет служить долго и прочно выдержит эксплуатацию. Обратитесь в завод ТЕСАРУС на https://tesarus74.ru/, если нужна консультация по переделке.
