Нередко заказчик сварных панелей думает: всё равно оцинковка с полимером, зачем разбираться в ГОСТах и цифрах толщины? На самом деле два ГОСТ определяют минимальный слой цинка — 40 микрон для большинства металла и 35 микрон для проволоки до 1,5 мм при локальном измерении. Третий ГОСТ задаёт требования к полимерному покрытию: оно не должно отставать более чем на 5 мм и выдерживать 1000 часов испытаний на влагостойкость.
Толщину проверяют магнитными толщиномерами или гравиметрически с погрешностью ±10%. Знание этих норм помогает убедиться, что производитель не экономит и панели получат эффективную защиту от коррозии.
Какие ГОСТы применяются к 3D-панелям с двойным покрытием
3D-панели для ограждения подчиняются трём основным документам. ГОСТ 14918-2020 регулирует сам процесс горячего цинкования листового проката, задаёт способы оценки толщины по массе покрытия. ГОСТ 9.307-2021 — это система защиты от коррозии для цинковых покрытий, там указаны конкретные требования к толщине в микронах и допустимые дефекты поверхности.

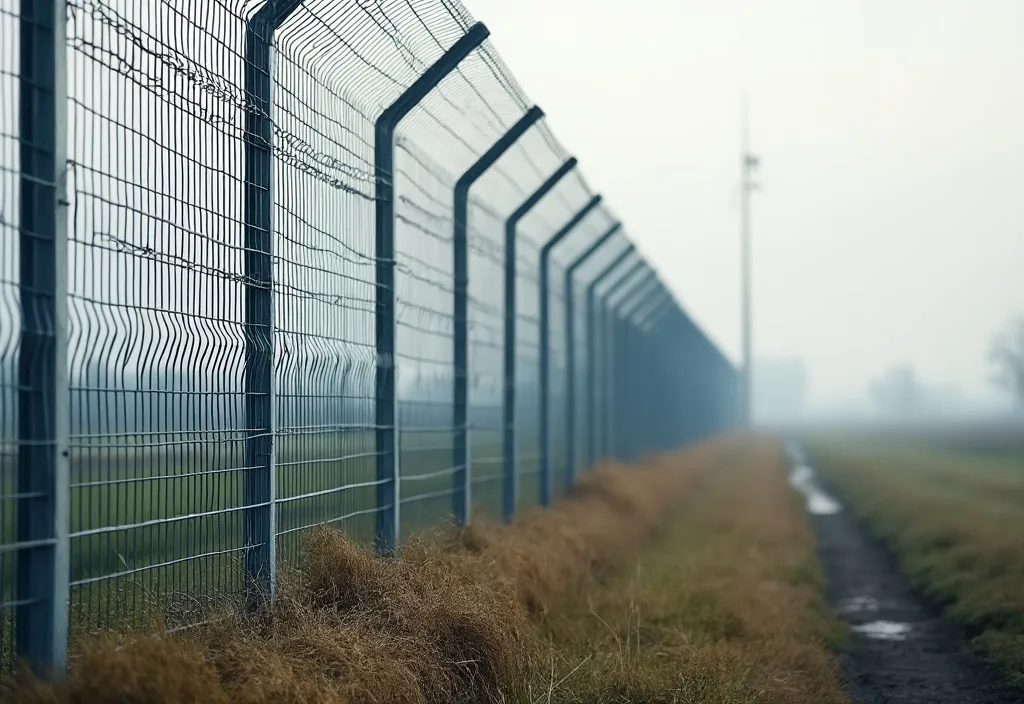

ГОСТ на цинковое покрытие подробно разобран в отдельной статье. А ГОСТ Р 58119-2018 специально написан для сварных панелей ограждений — там оговорены требования к полимерному слою: адгезия, влагостойкость, отсутствие коррозии после испытаний. Сварные решётки применяются для ограждения парков, школ, стадионов, общественных зданий, фабрик, аэропортов.
Толщина цинкового покрытия: нормы и методы измерения
Минимальная толщина цинка по ГОСТ 9.307-2021 составляет 40 микрон. Но это не единый показатель для всех типов металла. Таблица в стандарте даёт разные требования в зависимости от толщины цинкуемого материала:
| Толщина металла, мм | Минимальная локальная толщина цинка, мкм | Средняя толщина цинка, мкм |
| До 1,5 включительно | 35 | 45 |
Важно. На узлах конструкций, где разные толщины металла и способы производства, цинковый слой может варьировать. На длинномерных конструкциях и крупногабаритных изделиях толщина также различается из-за времени нахождения в ванне оцинкования.
Магнитное и гравиметрическое измерение толщины
Толщину контролируют двумя способами. Магнитные толщиномеры — портативные приборы, которые дают быстрый результат в микронах прямо на месте. Гравиметрический метод строже: массу покрытия, нанесённого на образец, пересчитывают в толщину слоя. Расчётное соответствие установлено в ГОСТ 14918: массе 200 г/м² соответствует толщина 14 микрон для цинкового и железоцинкового покрытия.
Допускаемая погрешность и повторный контроль
Оба метода имеют погрешность ±10%. Если при контроле толщина окажется ниже нормы, проводят повторный контроль на удвоенном количестве изделий партии. При неудовлетворительных результатах повторного контроля всю партию бракуют.
Какие дефекты оцинковки допустимы, а какие — брак
Требования ГОСТ 9.307-2021 чёткие: поверхность должна быть сплошной, гладкой или шероховатой. Цвет варьируется от серебристо-блестящего до матового тёмно-серого — это нормально. Но есть дефекты, которые стандарт допускает:
- Крупинки гартцинка: диаметром не более 2 мм на поверхности допускаются.
- Рябизна и светлые пятна: поверхностная рябизна, светло-серые пятна и цвет побежалости (матовый оттенок) не считаются дефектом.
- Следы захвата: риски и царапины от подъёмных приспособлений разрешены, если не разрушают покрытие до основного металла.
Если же обнаружены отслаивание, сквозные проколы или коррозия основного металла — это брак.
Полимерное покрытие: адгезия, влагостойкость и морозостойкость
Когда на оцинкованную панель наносят полимерное покрытие, вступает в силу ГОСТ Р 58119-2018. Главное требование: прочность прилегания покрытия. Оно не должно отставать от основания на протяжении более 5 миллиметров. Это проверяют методом решетчатого надреза — на покрытие наносят сетку из надрезов и смотрят, не отслоится ли она. По ГОСТу допускается отслаивание не более балла 3 по классификации.
Полимерное и цинковое покрытие — разные вещи, и требования к ним разные. Полимер должен выдержать 1000 часов испытаний на влагостойкость — это примерно 40 суток беспрерывного воздействия влаги. За этот период не должно быть видимых признаков коррозии, пузырьков, размокания. Покрытие снова не должно отставать более чем на 5 миллиметров.
Двойная защита — это не маркетинг, а инженерный расчёт: цинк даёт первичную защиту и катодную защиту железа, а полимер — дополнительный барьер от влаги и кислорода.
Как проверяют качество готовых панелей и что важно знать при эксплуатации
Для проверки прочности сцепления цинка со стальной основой проводят испытание на изгиб под 180 градусов по ГОСТ 14019. Образец сгибают вокруг оправки и смотрят, не отслаивается ли цинк. Диаметр оправки зависит от толщины образца.
Есть одно ограничение по температуре. ГОСТ 9.307-2021 не рекомендует использовать изделия с оцинкованным покрытием при температуре выше 250°C. Максимальная рекомендуемая температура непрерывного воздействия — не более 200°C. Для уличных ограждений это не проблема, но в промышленности стоит учитывать.
Практическое рекомендация: попросить у поставщика протоколы испытаний на толщину цинка и влагостойкость, проверить соответствие партии требованиям ГОСТов. Гарантия на полимерное покрытие — вопрос, который надо обсудить заранее.
