Какой нормативный документ диктует требования к воротам и калиткам, чтобы велосипедист не налетел на порог, а пешеход не порезался об острый угол? Это ГОСТ 31174-2017 «Ворота металлические. Общие технические условия». Он прямо устанавливает: пороги высотой более 75 мм, незакругленные кромки и неуправляемое падение полотна — травмоопасные нарушения. Разберем пункты стандарта, которые превращают обычную калитку в безопасный проход для велосипедов, детских колясок и садовых тележек.
Какие травмы могут причинить ворота
ГОСТ 31174-2017 выделяет три источника травм: порезы от острых кромок, падение полотна и придавливание человека. Конструкция ворот должна исключать эти риски ещё на этапе проектирования.
- Порезы и зацепы: все части, контактирующие с человеком, должны быть безопасны. Острые края и углы необходимо притуплять или закруглять.
- Падение полотна: конструкция вертикально движущихся ворот должна обеспечивать остановку движения в любом положении при нормальной эксплуатации. Неуправляемое движение полотна не допускается.
- Придавливание: ворота, работающие на силе тяжести или с механизмом автоматического закрывания, не должны приводить к придавливанию или затягиванию человека — это прямое требование пункта 7.9.
Требования к порогам для безопасного проезда
Порог — самое очевидное препятствие для велосипеда, коляски или тележки. Высокий порог не только мешает проезду, но и провоцирует спотыкание пешеходов. Пункт 5.4.9 ГОСТ 31174-2017 устанавливает конкретные параметры.

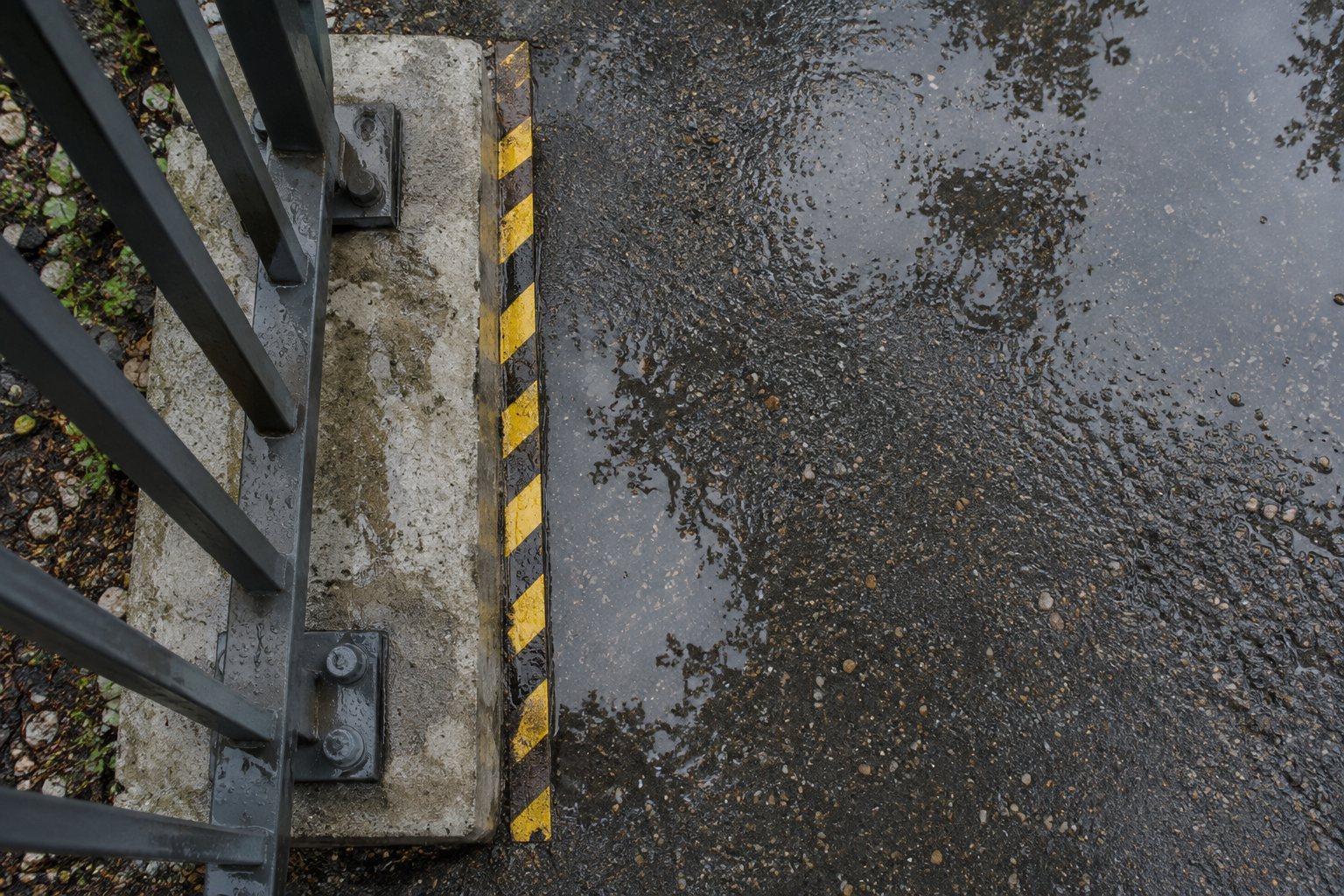

Рекомендуемая высота порога воротной калитки — не более 75 мм. Этого достаточно, чтобы колесо велосипеда или коляски переехало препятствие без рывка. Кроме того, порог должен быть хорошо виден. Стандарт требует обозначать его предупредительными знаками — например, желто-черной лентой, как указано в пунктах 5.4.9 и 7.6.
Важно. маркировка порога — не опциональный декор. Желто-черные полосы предупреждают о перепаде высоты в условиях плохой видимости, снижая риск падения.
Защита от острых кромок и выступающих частей
Пункт 7.5 ГОСТ 31174-2017 охватывает все части ворот, с которыми человек может случайно соприкоснуться: торцы профиля, кромки каркаса, сварные швы, края доборных элементов. Радиус закругления любой опасной кромки — не менее 3 мм. Это исключает порезы даже при скользящем ударе. При проектировании полотна необходимо избегать создания острых углов и выступающих частей, которые могут травмировать.
На практике это означает, что сварные швы зачищаются, а открытые торцы закрываются заглушками. Если на калитке есть декоративные накладки или замки с выступающими за пределы профиля элементами — все они должны быть притуплены в соответствии с этим пунктом.
Устройства безопасности: защита от падения и аварийное открытие
Самый тяжёлый сценарий травмы — падение полотна секционных или подъемных ворот. Раздел ГОСТ 31174-2017 после пункта 5.4 предъявляет к системам безопасности жёсткие требования.
Устройство защиты от падения
В случае обрыва подвесной системы (троса или пружины) полотно должно остановиться, продвинувшись не более чем на 300 мм, и зафиксироваться в этом положении до устранения неисправности. Для этого используются устройства защиты от падения — например, механические ловители. Запас прочности подвесных тросов: минимальная прочность на разрыв должна иметь коэффициент безопасности не менее 6.
Документальное подтверждение
Все элементы системы безопасности — барабаны, петли, кронштейны, торсионные пружины, тросы, ролики — должны иметь документы, подтверждающие их безопасность при расчётных эксплуатационных нагрузках (пункт 5.4.6). Без этих бумаг паспорт на ворота не может быть оформлен.
В статье «Забор для предприятия: акт приёмки и гарантия» подробно описан состав обязательной документации, которая сопровождает ворота и ограждение — от паспорта до акта приёмки.
Дополнительные ограждения для предотвращения подкопа
С точки зрения безопасности периметра, ГОСТ Р 57278-2016 регламентирует зазоры в нижней части ограждения. Если через проем ворот или калитки может проникнуть человек или животное — это нарушение.
- Нижний край полотна: он должен повторять профиль поверхности местности и быть не выше 100 мм над уровнем грунта или фундамента (пункт 6.4.2).
- Дополнительное нижнее ограждение: выполняется из сварной арматуры с ячейкой не более 150 x 150 мм с антикоррозионным покрытием (пункт 7.3.1). Применяется, если основной зазор превышает норму.
- Ленточный фундамент: для обеспечения противоподкопных свойств высота ленточного фундамента над уровнем грунта должна быть не менее 0,5 м, а заглубление — не менее 0,5 м (пункт 6.2.2).
Эти меры не только блокируют подкоп, но и предотвращают случайный проезд велосипеда или тележки под неплотно закрытой калиткой. Более полный перечень мер усиления периметра рассмотрен в статье «Забор для склада: защита от проникновения».
Сравнение эксплуатационных характеристик ворот по ГОСТ 31174-2017
Таблица ниже показывает основные параметры для разных типов ворот, которые влияют на безопасность и удобство проезда велосипедов.
| Тип ворот | Статическая нагрузка | Сопротивление ветру | Ресурс (циклы) | Усилие ручного открывания |
|---|---|---|---|---|
| Распашные | Высокая | Среднее | До 25 000 | Не нормируется |
| Откатные | Высокая | Высокое | До 50 000 | До 100 Н |
| Секционные | Средняя | Высокое | До 30 000 | До 150 Н |
| Складные | Низкая | Среднее | До 15 000 | До 100 Н |
| Рулонные | Низкая | Низкое | До 20 000 | До 150 Н |
Что должно быть в документации и ответственность за нарушения
Параметры, предписанные ГОСТ 31174-2017, должны быть зафиксированы в паспорте изделия и инструкции по эксплуатации. В частности, документы подтверждают безопасность элементов, перечисленных в пункте 5.4.6 (барабаны, петли, пружины, тросы).
Если ворота смонтированы с нарушениями — порог выше 75 мм, острые углы не закруглены, отсутствует защита от падения — владелец объекта несёт юридическую ответственность. Причинение вреда здоровью велосипедиста или пешехода влечет административные штрафы и гражданские иски о компенсации вреда. Акт приёмки, подписанный без проверки этих параметров, не снимает ответственности.
