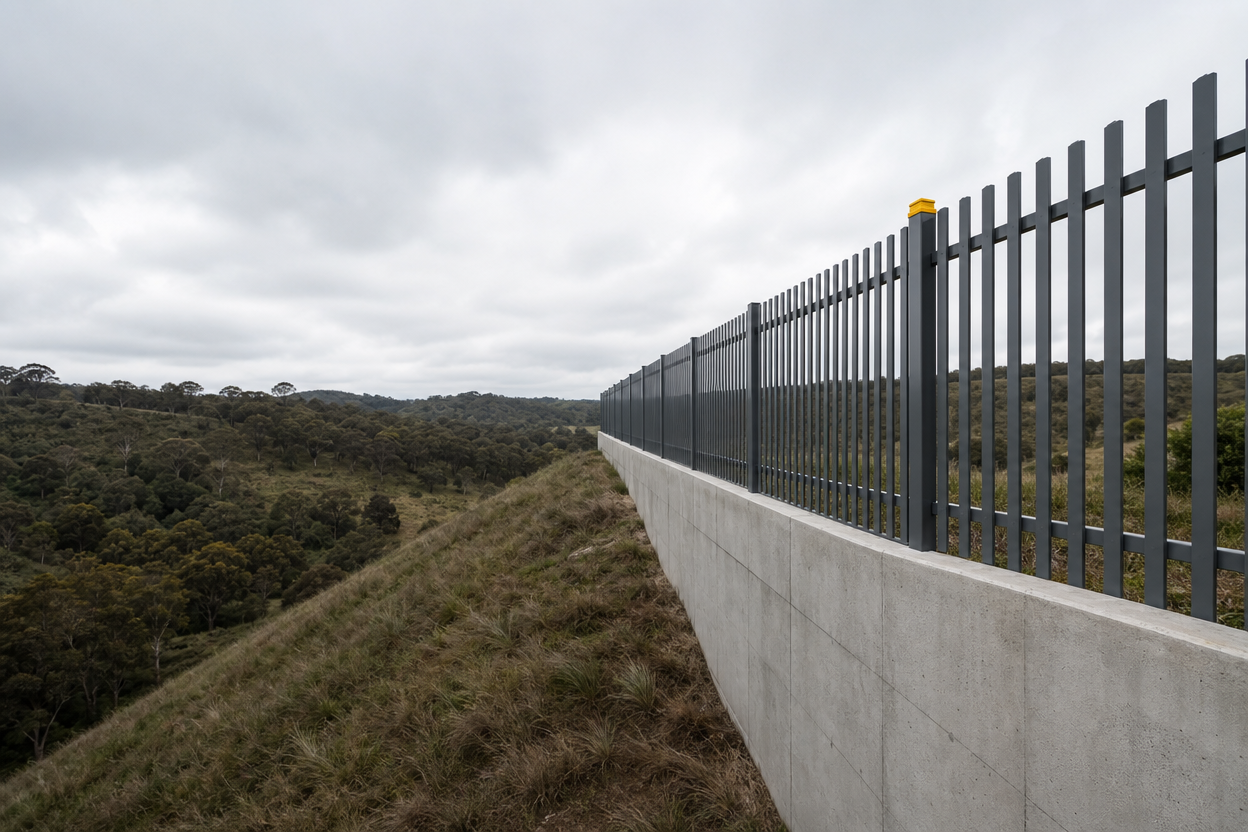

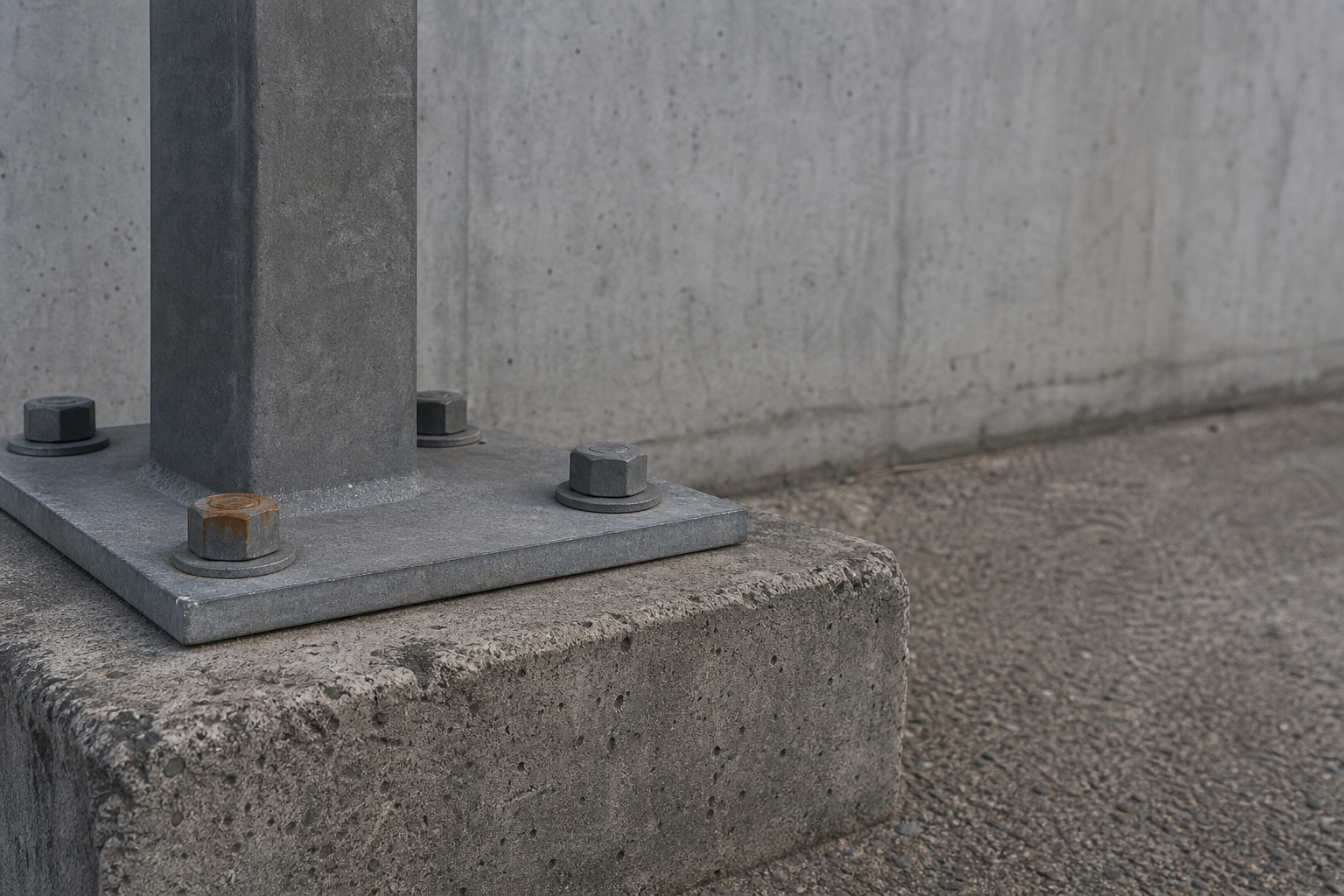

Коэффициент надежности по гололедной нагрузке в СП 20.13330.2016 равен 1,8 — и это только половина расчёта, если забор стоит на краю оврага, а не на ровном участке. Вторую половину даёт СП 22.13330.2016: боковое давление грунта на подпорную стенку.
Частая ошибка на склоне — монтировать забор по схеме ровного участка: яма, бетон, никакого учёта грунта сбоку. На плоском рельефе нагрузка на столб в основном вертикальная. На краю оврага добавляется горизонтальное давление грунтового массива, а СП 20 его не описывает вовсе — это зона СП 22.
Два документа на одну задачу: грунт и погода
СП 22.13330.2016 отвечает за грунт вокруг подпорной стены и фундамента забора. СП 20.13330.2016 — за нагрузки сверху: ветер, гололёд, температуру. Пункт 9.17 СП 22: давление грунта на подпорные стены зависит от перемещений и деформаций совместной работы конструкции с грунтовым массивом, а не берётся из справочника.
СП 20 задаёт температуру при гололёде: до 100 м — минус 5 °C, выше — минус 10 °C. Одного этого значения недостаточно — нужен ещё расчёт по СП 22.
Давление грунта: что говорит СП 22.13330.2016
Формулировка пункта 9.17 — «в зависимости от величин перемещений и деформаций». Типовой расчёт для ровного участка тут не годится: грунт на склоне подвижен, забор проектируют под реальное смещение.
Зона влияния соседних построек
Пункт 2 СП 22 допускает ограничивать радиус зоны влияния расстоянием, где дополнительная осадка соседнего основания не превышает 1 мм — и в вашу сторону, и от вас к соседям.
- Перемещения грунта: расчёт по п. 9.17 требует совместной работы конструкции и грунтового массива, а не готового числа.
- Границы зоны влияния: по п. 2, порог осадки — 1 мм.
- Уровень грунтовых вод: определяет схему дренажа у стенки.
Если столб уже начал крениться из-за подвижки грунта, разбираться в причинах поздно — проще сразу прочитать, как заменить покосившийся столб забора, и заложить запас в новом расчёте.
Ветер и гололёд: требования СП 20.13330.2016
Пункт 12.4 СП 20 — температура при гололёде: минус 5 °C до 100 м, минус 10 °C выше. Пункт 12.5 — коэффициент надежности по нагрузке для гололедной нагрузки, 1,8. Пункт 12.1 — толщина стенки гололёда по таблице 12.1 для элемента диаметром 10 мм на высоте 10 м.
Как это отражается на расчёте столбов
Коэффициент 1,8 почти удваивает расчётную гололёдную нагрузку. Табличную толщину стенки гололёда пересчитывают под фактический диаметр и высоту столба, а не переносят напрямую.
Важно. СП 20 даёт единый коэффициент 1,8 и единую температуру гололёда независимо от рельефа — он не описывает боковое давление грунта. Применять только этот норматив для забора на склоне нельзя: он закрывает погоду, но не грунт.
- Температура при гололёде: минус 5 °C — заборы не выше 100 м.
- Коэффициент надежности: 1,8.
- Толщина стенки гололёда: по таблице 12.1, пересчёт под столб.
Вода и грунт: дренаж по СП 22 и временное крепление по СП 45
Подпорная стенка у оврага стоит в зоне повышенной влажности. Пункт 11.18 СП 22: пониженный уровень подземных вод должен быть не менее чем на 0,5 м ниже подземных конструкций. Без дренажа вода подмывает основание стенки.
Открытый и закрытый дренаж
Пункт 11.19 СП 22: открытые траншеи — на свободных от застройки территориях. Закрытый беструбчатый дренаж — траншеи с фильтрующим материалом — только для кратковременной эксплуатации: оползневые склоны в период стабилизации, котлованы на период строительства.
СП 45.13330.2017 регулирует временное укрепление откоса. Пункт 12.10.16: нагельное крепление с набрызгбетоном применяют как временное в устойчивых связных грунтах — суглинках и глинах — для котлованов не глубже 8 м. Пункт 14.3.2: захватки 5-8 м формируют за три прохода — два боковых и один промежуточный.
- Открытый дренаж: постоянное решение на свободных участках.
- Закрытый дренаж: только на время стабилизации склона или стройки.
- Нагельное крепление: временно, суглинки и глины, глубина до 8 м.
Трубы для столбов: что даёт допуск по ГОСТ 10704
Отдельно от грунта и погоды остаётся сама труба, из которой сделан столб. Пункт 6 ГОСТ 10704-91 задаёт предельные отклонения по толщине стенки: плюс-минус 10 % при диаметре труб до 152 мм включительно.
На ровном участке этот допуск редко заметен — запас прочности перекрывает разницу в 10 %. На склоне, где добавляется боковое давление грунта и увеличенная в 1,8 раза гололёдная нагрузка, труба с фактической стенкой у нижней границы допуска работает с меньшим запасом именно тогда, когда нагрузка выше расчётной. Как выбрать диаметр и стенку — в статье про диаметр и стенку трубы для забора, а вопрос минимальной толщины — в материале про толщину стенки столба 1,5 мм.
| Фактор | СП 22.13330.2016 | СП 20.13330.2016 | Как учитывать для забора на овраге |
|---|---|---|---|
| Боковое давление грунта | п. 9.17: зависит от перемещений и деформаций | не регулирует | считать фундамент под реальные деформации |
| Зона влияния построек | п. 2: осадка не более 1 мм | не регулирует | проверить зону влияния соседней стройки |
| Гололёдная нагрузка | не регулирует | п. 12.4 — минус 5 °C до 100 м; п. 12.5 — коэффициент 1,8 | применять вне зависимости от рельефа |
| Толщина стенки гололёда | не регулирует | п. 12.1 — таблица для элемента 10 мм на высоте 10 м | пересчитать под высоту и сечение столба |
Как два документа делят между собой задачу забора на овраге
СП 22 отвечает за грунт: давление на стенку, зону влияния построек, дренаж. СП 20 — за атмосферу: температуру при гололёде, коэффициент надежности, толщину стенки гололёда. Без одного из документов расчёт забора на склоне остаётся неполным.
- Из СП 22: деформации грунта, зону влияния построек, уровень грунтовых вод.
- Из СП 20: температуру при гололёде, коэффициент 1,8, толщину стенки гололёда.
- Из СП 45: тип временного крепления откоса.
Частный случай на том же склоне — столбы под калитку и ворота, у них своя логика подбора сечения, она разобрана в статье про столбы для калитки и ворот. Завод ТЕСАРУС в Челябинске варит сварные ограждения, ворота и калитки по размерам заказчика под конкретную нагрузку. Заявку на расчёт — на tesarus74.ru.
