Достаточно ли просто повесить тревожную кнопку на столб у калитки, чтобы система охраны заработала? ГОСТ Р 57278-2016 отвечает иначе: калитка — не аксессуар для прохода, а узел, через который сигнализация, освещение и осмотр периметра должны быть доступны каждый день.
Калитка — не просто дверца, а элемент системы охраны
Пункт 8.7 ГОСТ Р 57278-2016 требует разбивать предупредительное внутреннее ограждение на отдельные участки для обслуживания технических средств охраны, связи, оповещения и освещения, а также осмотра запретной зоны — и на каждом участке должна быть калитка. Это не про удобство прохода, а про доступ к системе.
Тревожная кнопка не висит на калитке сама по себе — она часть системы охранной сигнализации (п.3.19 ГОСТ Р 57278-2016). В эту систему входят:
- Средства обнаружения: датчики, тревожная кнопка, извещатели на калитке.
- Каналы передачи: проводка или радиоканал от калитки до пульта.
- Обработка сигнала: пульт или диспетчер, принимающий решение по тревоге.
Пункт 4.2 ГОСТ 31174-2017 требует, чтобы артикул ворот содержал исчерпывающую информацию о конструкции, включая наличие калитки. Похожий принцип виден на практике на ограждении школы с калиткой и электрозамком, где калитка изначально закладывалась как точка подключения сигнализации.

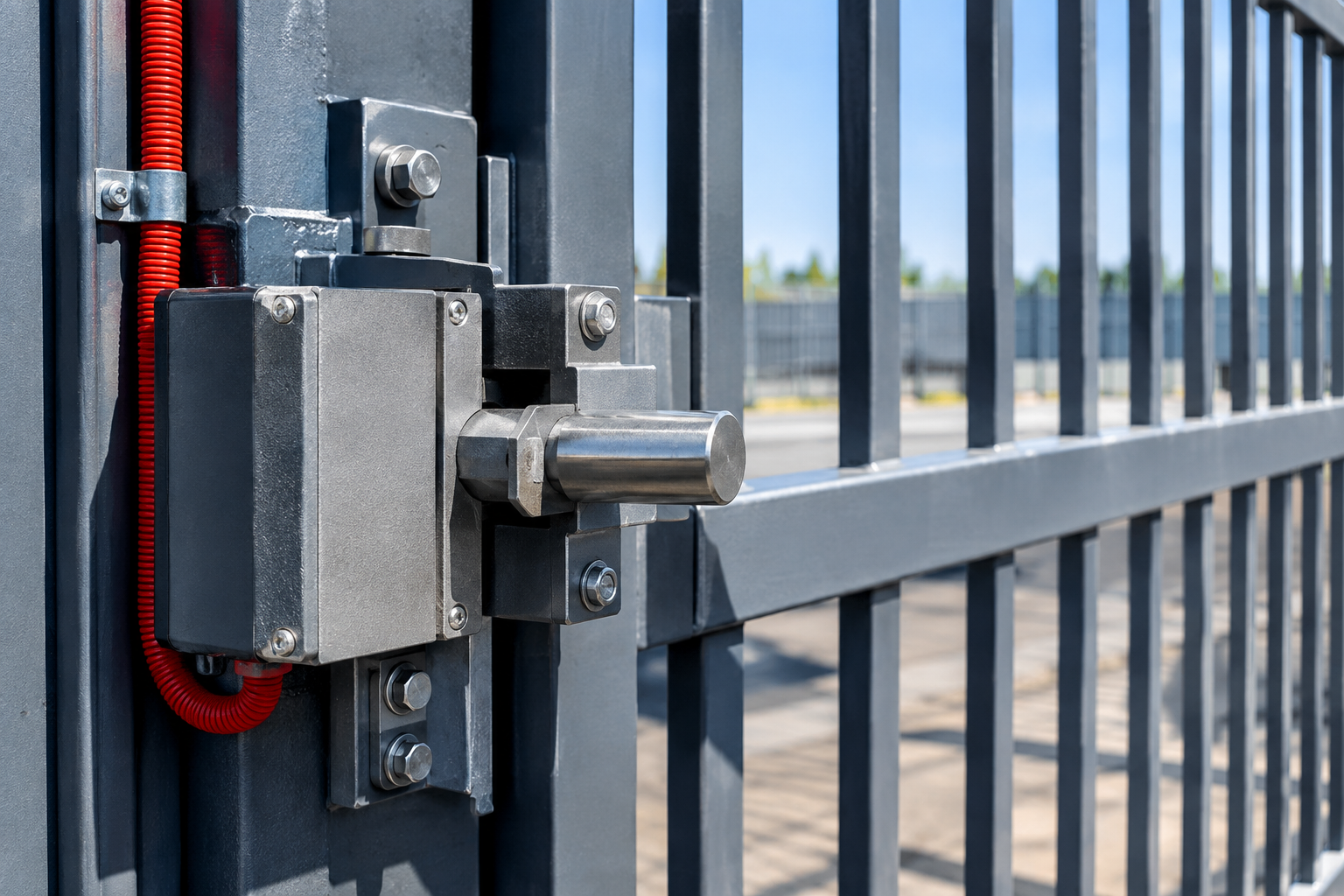

Замок и полотно: время сопротивления вместо бытовой интуиции
Бытовое мнение: лишь бы выглядело крепко — злоумышленник и так не полезет. Норма измеряет прочность не взглядом, а секундами. Таблица 1 ГОСТ 31174-2017 задаёт классы устойчивости ворот к взлому с минимальным временем сопротивления.
Три класса взломостойкости
- Класс В1: сопротивление взлому не менее 5 минут.
- Класс В2: сопротивление взлому не менее 10 минут.
- Класс В3: сопротивление взлому не менее 15 минут.
Эти цифры объясняют, зачем нужна тревожная кнопка: у охраны есть время на реакцию, пока полотно и запор держат нагрузку. Класс взломостойкости закладывается на этапе выбора чертежа — тот же подход применяют при заказе сварной калитки для забора.
Прочность полотна: выдержит ли калитка удар и навал
Бытовое мнение: калитку особо не нагружают, это не ворота. Таблица 2 ГОСТ 31174-2017 говорит обратное.
Нагрузка и удар мягким телом
- Статическая нагрузка в плоскости полотна: не менее 2000 Н — полотно не должно продавливаться от обычного навала или упора.
- Удар мягким телом массой 30 кг: не менее 210 Дж — проверка на случайный удар, от упавшей ветки до столкновения с тележкой.
Важно. оба параметра относятся именно к полотну калитки, а не к раме или петлям — слабое звено может оказаться не там, где его ищут на глаз при приёмке.
Электрика и антикоррозийная защита: мелочей не бывает
Бытовое мнение: если свет отключат, калитка просто не откроется — и ладно. По ГОСТ 31174-2017 электрические механизмы запирания должны предусматривать возможность открытия при отсутствии электроэнергии. Подробнее об интеграции — в инструкции о том, как врезать домофон в калитку 3D забора.
Второе бытовое мнение: цинковка — для внешнего вида, покраска важнее. Пункт 4.1.2 ГОСТ 9.307-2021 говорит прямо: горячее цинкование защищает от коррозии сталь и чугун и декоративным покрытием не является. Как это применяется к нижней части калитки, которая контактирует с влагой и грунтом, показано в материале о защите низа калитки от коррозии.

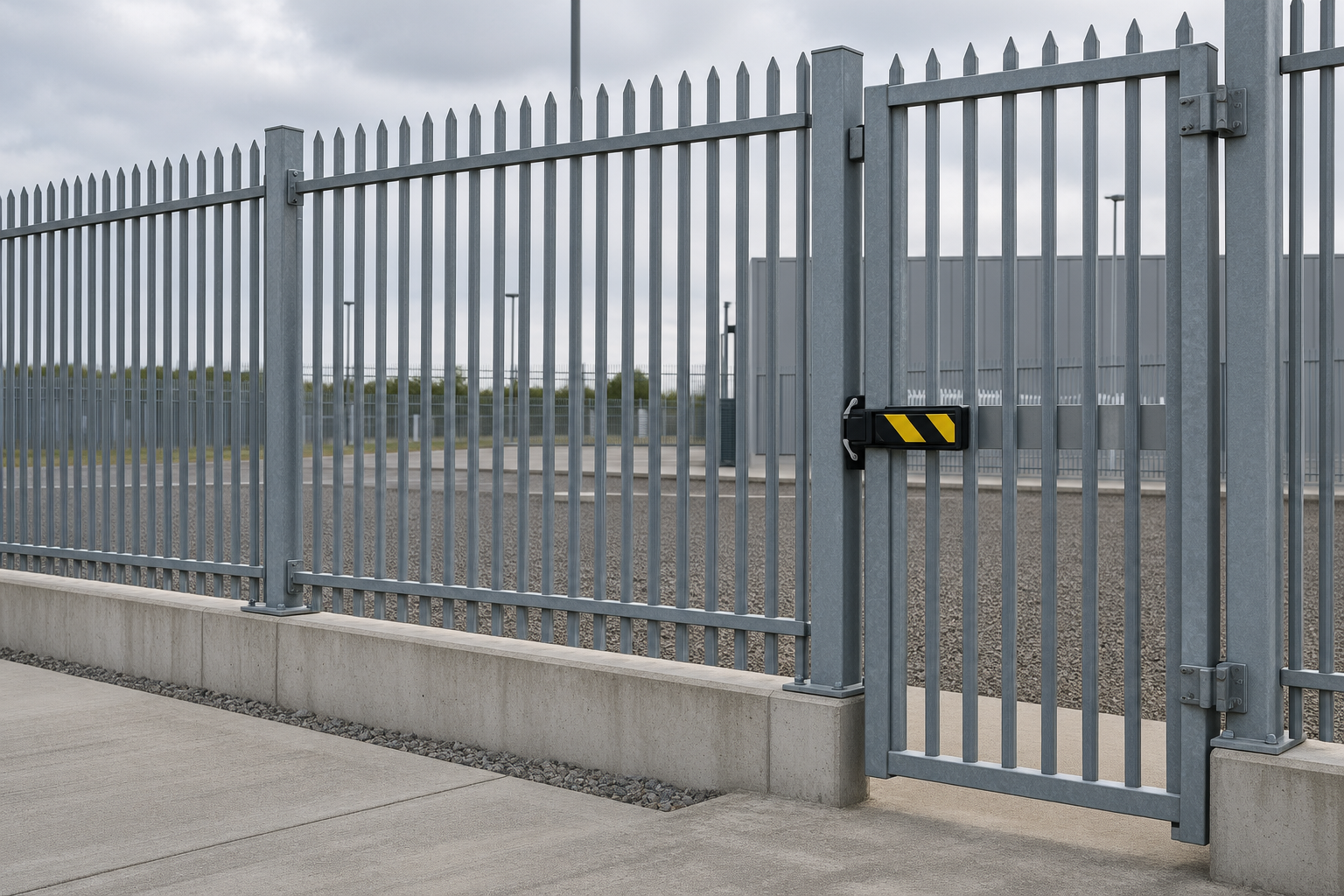

Фундамент и высота забора: чтобы кнопка не нажималась зря
Бытовое мнение: забор просто должен быть повыше, тогда никто не перелезет. Пункт 5.4 ГОСТ Р 57278-2016 устанавливает границу: высота ограждения должна быть не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м. Сугроб у забора снижает его реальную высоту для нарушителя.
Фундамент решает ту же задачу с другой стороны. Пункт 6.2.2 ГОСТ Р 57278-2016 указывает: для противотаранных и противоподкопных свойств предпочтителен ленточный фундамент высотой над грунтом не менее 0,5 м и заглублением не менее 0,5 м. Забор, который можно расшатать снизу, обесценивает и высоту полотна, и тревожную кнопку на калитке.
| Бытовое представление | Нормативное требование (ГОСТ) |
|---|---|
| Калитка — просто дверца для прохода | Обязательна на каждом участке ограждения, для обслуживания охранных систем (п.8.7 ГОСТ Р 57278-2016) |
| Замок и полотно — на глаз, лишь бы крепкое | Классы устойчивости к взлому В1-В3, время сопротивления не менее 5-15 минут (табл.1 ГОСТ 31174-2017) |
| Полотно выдержит любой удар без расчёта | Статическая нагрузка не менее 2000 Н, удар мягким телом 30 кг — не менее 210 Дж (табл.2 ГОСТ 31174-2017) |
| Забор просто должен быть высоким | Высота не менее 2,5 м, в снежных районах — не менее 3,5 м (п.5.4 ГОСТ Р 57278-2016) |
| Цинковка — для красоты, важнее покраска | Горячее цинкование — защита от коррозии, не декоративное покрытие (п.4.1.2 ГОСТ 9.307-2021) |
Порог калитки и защита от падения
Порог: не выше 75 мм
Бытовое мнение: чем выше порог, тем меньше сквозняк и грязь с улицы. Пункт 5.4.9 ГОСТ 31174-2017 требует обратного: пороги воротных калиток должны обеспечивать удобный проезд велосипедов, колясок, садовых тележек, а рекомендуемая высота порога — не более 75 мм.
Для откатных и подвесных конструкций норма отдельно разбирает поведение при поломке. Устройство защиты от падения — устройство защиты от обрыва троса или пружины, либо трос с коэффициентом безопасности не менее 6 по минимальной прочности на разрыв — должно сработать так:
- При сбое подвесной системы: опускающееся или падающее полотно останавливается, продвинувшись не более чем на 300 мм.
- После остановки: полотно закрепляется в этом положении до следующего действия, а не продолжает движение.
Если полотно способно неконтролируемо упасть, сигнал тревоги опаздывает: опасность уже случилась в момент поломки, а не проникновения.
Частые вопросы
Частые вопросы
Соответствие этим требованиям — причина, по которой тревожная кнопка вообще успевает сработать: полотно держит удар, замок держит время, фундамент держит нагрузку. Завод ТЕСАРУС в Челябинске варит сварные и 3D ограждения, ворота и калитки по размерам заказчика с учётом этих норм — оформить чертёж и расчёт можно на tesarus74.ru.
