У террасной доски и ДПК нет собственного ГОСТа на заборы. Есть два блока норм: общие требования к защитным ограждениям по ГОСТ Р 57278-2016 «Ограждения защитные. Классификация» и стандарты на металл каркаса — трубы, профнастил, сварные сетки и панели. Ни один не писан под ДПК, но вместе они закрывают задачу: один задаёт габариты, другие — расчётные параметры деталей.
На панель ДПК давит ещё и ветер — это отдельная методика, расчёт ветровой нагрузки на забор. Ниже — что берётся из каждого документа и почему прочность крепежа у них различается в разы.
Почему у забора из ДПК нет одного ГОСТа
ГОСТ Р 57278-2016 делит ограждения по классам защиты и задаёт габариты, при которых ограждение сдерживает нарушителя. Пункт 5.4 вводит два порога: «Высота ограждения должна быть не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м». Для ДПК такая высота избыточна — это норма для режимных объектов, но привязка к снегу региона объясняет, зачем открывать этот ГОСТ без стандарта на саму панель.
Пункт 6.4.2 задаёт зазор у земли: «Нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм». Щель больше 10 см — отступление от документа.
Важно. без отраслевого ГОСТа на заборы из ДПК проект собирается из двух источников сразу — габариты берутся из ГОСТ Р 57278, а прочность каркаса и крепежа — из стандартов на трубы, профили и сварные соединения.
ГОСТ Р 57278: габариты, а не материал панели
Высота: два порога, привязанных к снегу
Базовая высота 2,5 м действует по умолчанию, порог 3,5 м включается в регионах с глубиной снежного покрова более 1 м. Тот же принцип — деление норм по снегу — лежит в основе расчёта толщины металла забора и снеговой нагрузки: снег добавляет вес и на грунт у столба, и на полотно, если оно сплошное.
Фундамент и нижний зазор
Пункт 6.2.2 оговаривает основание: «Высота ленточного фундамента над уровнем грунта должна быть не менее 0,5 м, заглубление в грунт — не менее 0,5 м». Лага и край панели ДПК приподняты над отмосткой на полметра, а зазор до грунта по пункту 6.4.2 — не выше 100 мм.
- Высота полотна: базовый порог 2,5 м, в снежных районах — 3,5 м.
- Фундамент: выступ над грунтом и заглубление — не менее 0,5 м каждое.
- Нижний зазор: от грунта или фундамента до полотна — не выше 100 мм.
Трубы и профили каркаса
ГОСТ Р 57278 не описывает, из чего сварен каркас — металл берётся из отдельных стандартов. ГОСТ 10704-91 задаёт мерную длину: «при диаметре до 70 мм — от 5 до 9 м; при диаметре св. 70 до 219 мм — от 6 до 9 м; при диаметре св. 219 до 630 мм — от 10 до 12 м». Столб высотой 2,5-3,5 м режется из шестиметровой трубы почти без обрезков.
ГОСТ 24045-2016 для профиля: пункт 5.3.2 задаёт допуск по толщине, пункт 4.13 — модульность: «кратной 250 мм при мерной длине от 3 до 12 м — для настилов; кратной 300 мм при мерной длине от 2,4 до 12 м — для стеновых ограждений». Столбы под ДПК считают на ветер отдельно, см. столбы для забора и расчёт ветровой нагрузки.
- Длина трубы: мерная, от 5 до 12 м в зависимости от диаметра (ГОСТ 10704).
- Допуск по массе: не более +8% от заявленного веса партии (ГОСТ 3262, п. 1.4).
- Модульность профиля: кратна 250 или 300 мм в зависимости от назначения.
75%, 30% или 50% — что применимо к ДПК
Если заполнение между столбами — не сплошная панель ДПК, а сварная решётка или сетка, к соединениям применяются требования по прочности на срез, и у трёх стандартов цифры разные.
Почему цифры не противоречат друг другу
ГОСТ Р 58116-2018 «Сетка проволочная сварная для ограждений», пункт 6.5: «среднее значение четырёх усилий сдвига не должно быть меньше 75% разрывной нагрузки проволоки самого маленького диаметра». Порог высокий: решётка по пункту 3.1 сама несёт функцию ограждения.
ГОСТ 23279-2012, пункт 5.10, допускает нагрузку от 30%, если к соединению не предъявляют требования равнопрочности: арматурная сетка работает внутри бетона, нагрузку перераспределяет сам массив.
ГОСТ Р 58119-2018 «Сварные панели для ограждений», пункт 7.5, задаёт промежуточное значение — 50%. Панель жёстче решётки за счёт толстой проволоки и рёбер, поэтому порог ниже 75%, но выше требований к арматуре.

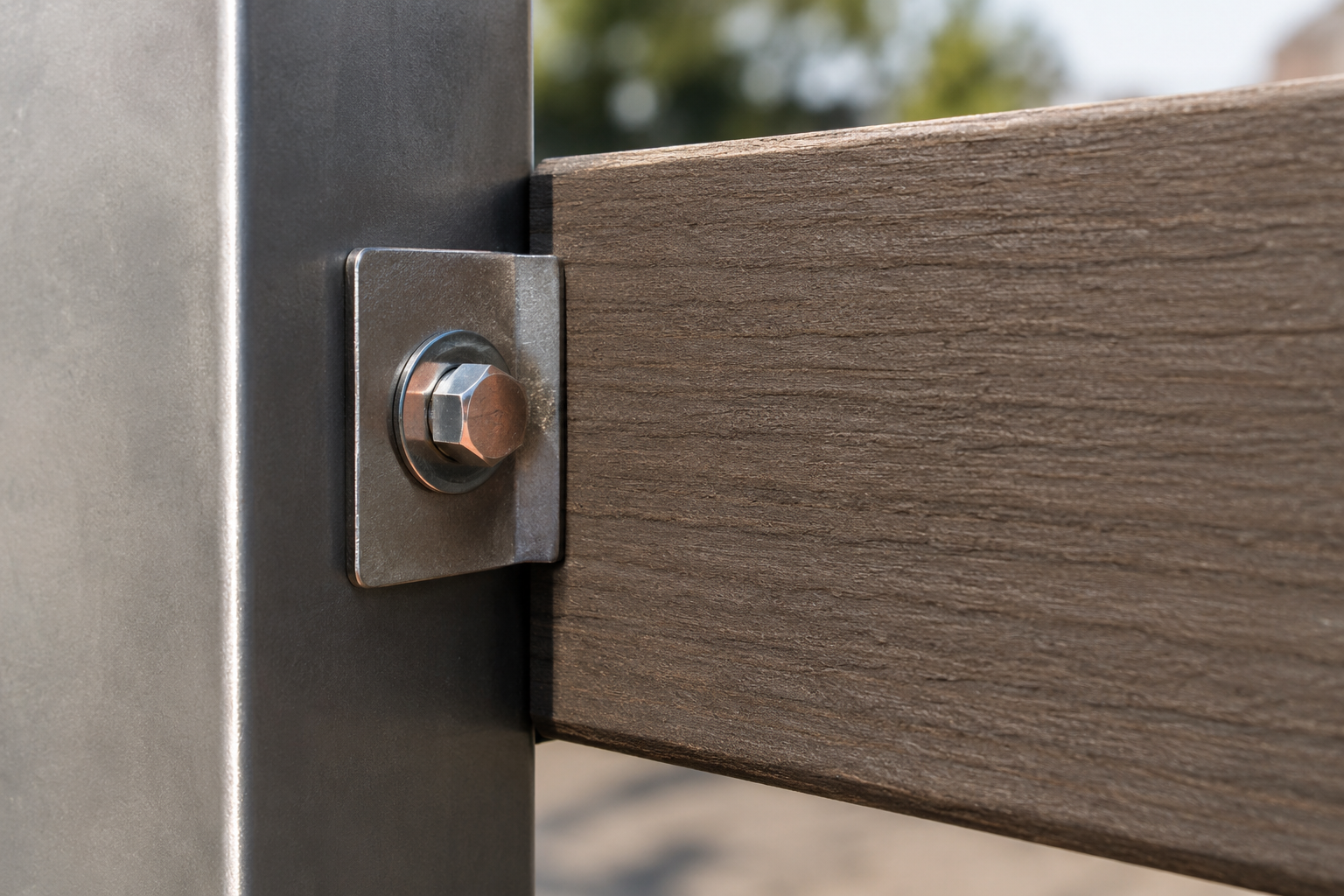

Крепёж доски ДПК к этим цифрам отношения не имеет: она садится на кляймеры или саморезы, а не приваривается. Проценты касаются сварных узлов заполнения: решётки, сетки, панели. Крепёж решётки отдельно разобран в статье про крепёж для сварной сетки для забора.
| Документ | Тип изделия | Прочность на сдвиг | Где применяется |
|---|---|---|---|
| ГОСТ Р 58116-2018, п. 6.5 | Сварная решётка | не менее 75% | решётка сама выполняет функцию полотна |
| ГОСТ Р 58119-2018, п. 7.5 | Сварная панель | не менее 50% | жёсткая панель, толстая проволока и рёбра |
| ГОСТ 23279-2012, п. 5.10 | Арматурная сетка | не менее 30% | нагрузку перераспределяет бетонный массив |
Оцинковка каркаса
Металл под ДПК защищают от коррозии, особенно в местах сварки. ГОСТ 9.307-2021, пункт 4.1.6: «Не рекомендуется цинковать изделия с толщиной стенки менее 2 мм из-за возможных деформаций и невозможности гарантировать толщину покрытия». Каркас из тонкостенной трубы лучше собирать уже оцинкованным, не цинковать после сварки.
Для листового проката действует ГОСТ 14918-2020: пункт 4.6 делит покрытие по узору кристаллизации на два вида: «с нормальным узором кристаллизации — Н; с минимальным узором кристаллизации — М». Разница визуальная, но в заказе стоит указывать один вид, чтобы каркас не собирался из разных партий.
- Труба до 2 мм: цинковать после сварки не рекомендуется — берётся оцинкованная заготовка.
- Вид Н: нормальный узор кристаллизации, крупный рисунок на поверхности.
- Вид М: минимальный узор кристаллизации, более однородная поверхность.
Как два документа делят задачу
ГОСТ Р 57278 отвечает за геометрию: высоту, фундамент, зазор у земли. Стандарты на металлопрокат и сварку, наоборот, не говорят о высоте забора, зато дают числа для прочности: сортамент труб, допуск по массе, модульность профиля, порог прочности шва.
Для ДПК без отраслевого документа эта комбинация закрывает проект целиком: один ГОСТ задаёт рамку, остальные — параметры деталей. Расхождение цифр — не ошибка, каждая привязана к своему изделию.
