Ворота, что зимой вдруг перестают закрываться, — не брак сварки и не перекошенные петли. Причина в грунте под столбами: пучинистые грунты при промерзании увеличиваются в объёме и развивают силы морозного пучения, действующие на фундаменты (СП 22.13330.2016, п.6.8.1). Столбы стояли ровно в октябре, а к февралю створку заклинило, петли перекосило, на сварных швах пошли трещины. Рихтовка и замена столбов у частных бригад обходится от 15 000 рублей — и причина за одну зиму не денется, на следующий год всё повторится.
Цена ошибки: что происходит с воротами при морозном пучении
Фундамент ниже расчётной глубины промерзания испытывает касательные силы пучения вдоль боковой поверхности опоры (п.6.8.6). Если заложен выше — опору называют малозаглубленной, и добавляются ещё нормальные силы снизу, расчёт учитывает оба воздействия сразу (п.6.8.10). На практике это выглядит так:

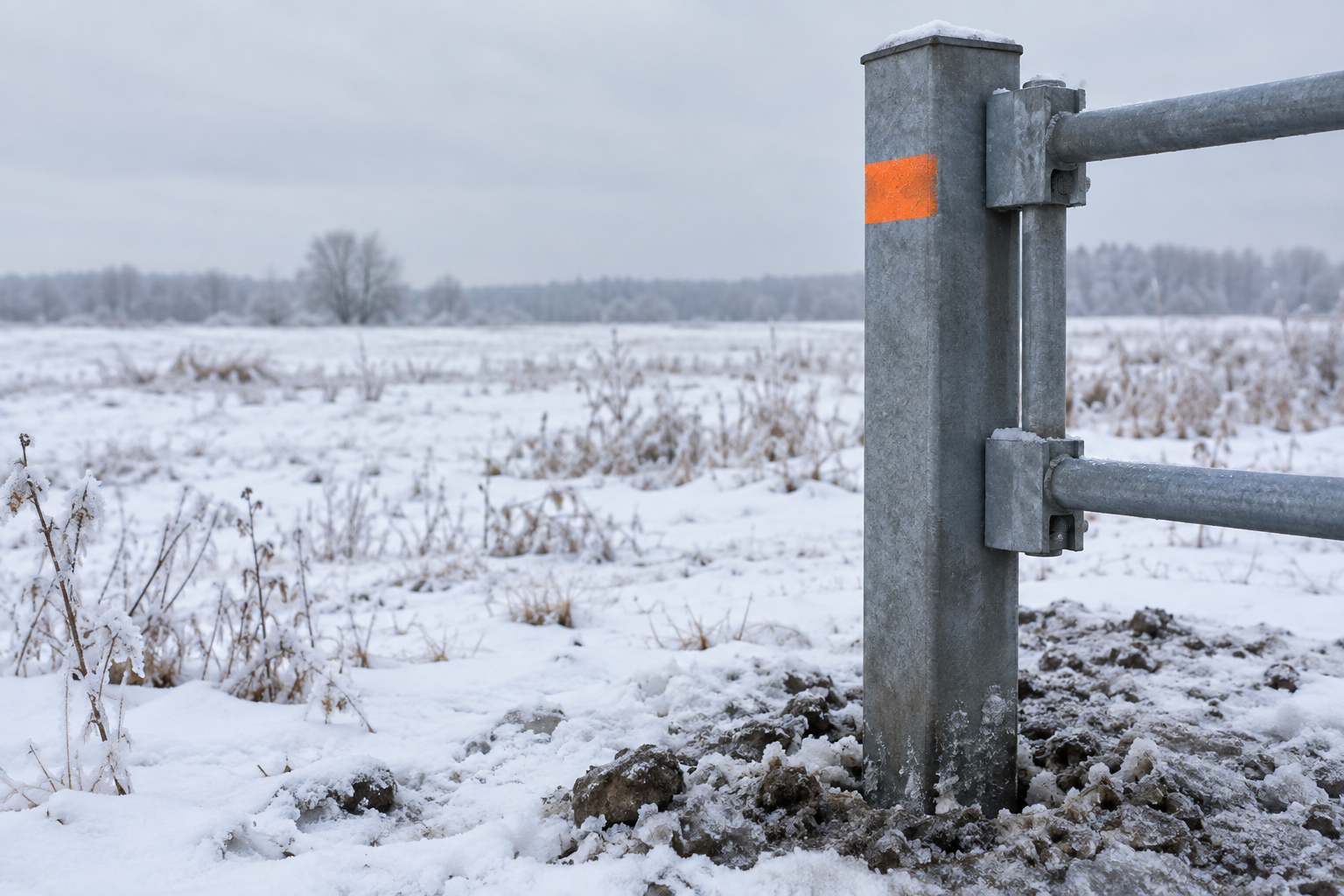

- Перекос столбов: опору выталкивает неравномерно, потому что промерзание по периметру участка идёт с разной скоростью — у забора и у ворот разная тень, снеговой покров и влажность грунта.
- Заклинивание створок: геометрия проёма меняется на несколько сантиметров, и створка, что свободно ходила осенью, к февралю цепляет землю или соседнюю стойку.

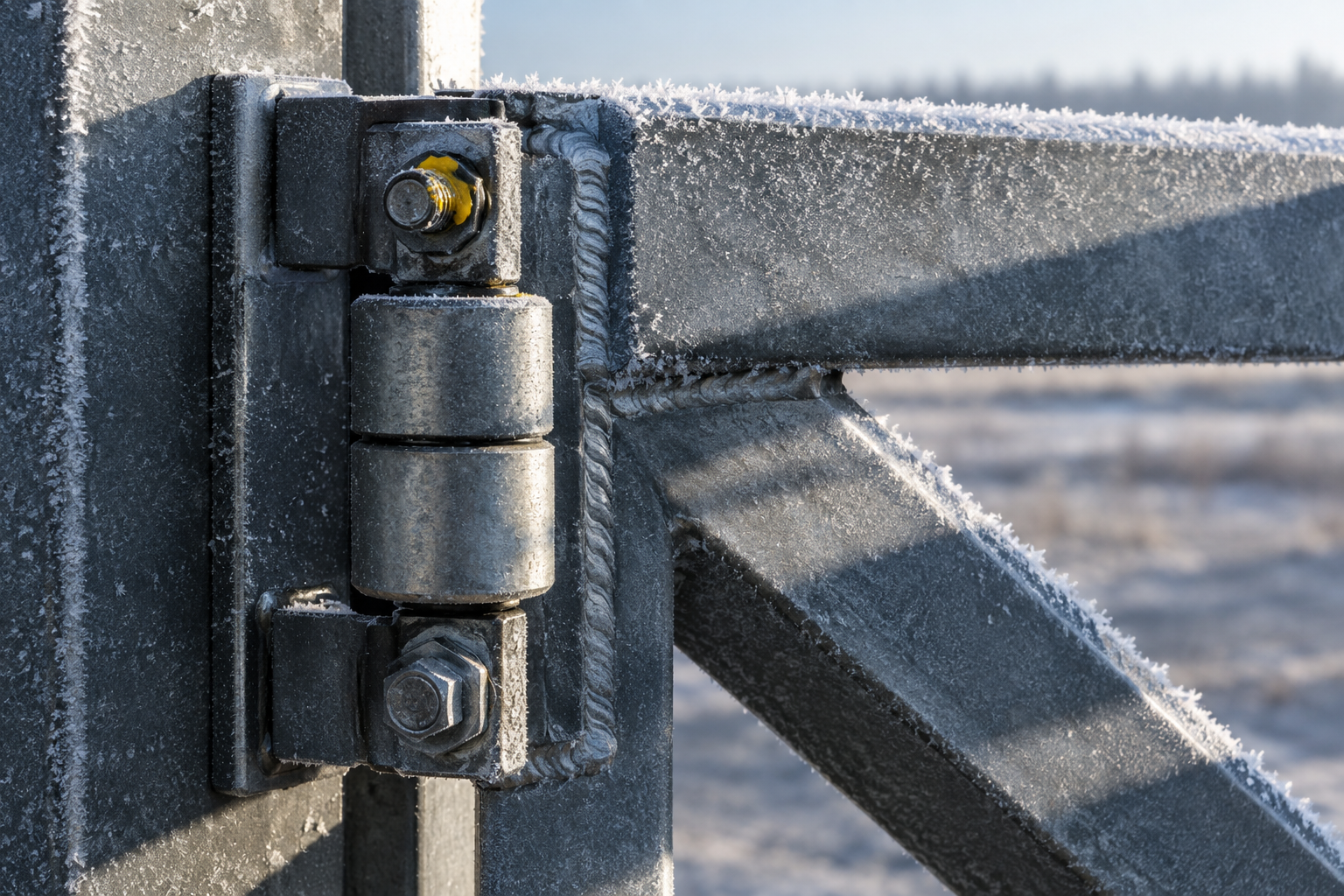

- Трещины на сварных швах: раму и каркас калитки не рассчитывают на циклические нагрузки пучения, металл в местах сварки устаёт быстрее. Здесь стоит заранее закладывать рёбра жёсткости и укосины — они принимают часть нагрузки и не дают раме «играть» при подвижке опоры.
Важно. расчёт устойчивости фундаментов на действие сил морозного пучения выполняют независимо от того, заглублена опора ниже расчётной глубины промерзания или нет (п.6.8.5).
Нормативная база: какие документы регулируют защиту от пучения
Проектирование оснований на пучинистых грунтах регулируют три документа. Базовый — СП 22.13330.2016: раздел 6.8 описывает механику пучения и защитные мероприятия, расчёт должен предусматривать проверку устойчивости фундаментов при действии сил пучения (п.6.8.5). СП 45.13330.2017 регулирует процесс работ, а СП 131.13330.2020 даёт исходные данные для расчёта глубины промерзания. Формально своды пишут для зданий, но опора ворот — тоже фундамент, и физика пучения действует на неё так же.
Как определить пучинистость грунта на участке
Какие грунты считаются пучинистыми
К пучинистым грунтам относятся глины, пылеватые и мелкие пески, крупнообломочные грунты с глинистым заполнителем при повышенной влажности (п.6.8.2). Участок на глине, суглинке или влажном песке пучинистый почти всегда. Крупный песок и сухие грунты пучинистость проявляют слабо.
Что уточнить перед установкой ворот
Полный комплекс изысканий ради пары столбов не обязателен. Но полезно знать тип грунта в верхнем метре-полутора (видно по соседним канавам и колодцам) и уровень грунтовых вод — влажность напрямую влияет на силу пучения (п.6.8.2).
Расчёт глубины промерзания по СП 22
Нормативную глубину сезонного промерзания грунта (до 2,5 м) рассчитывают по формуле из п.5.5.3 СП 22.13330.2016. В формулу входит коэффициент d0 (зависит от типа грунта) и сумма отрицательных температур региона из СП 131.13330.2020, определяемая по датам устойчивого перехода через ноль.
Значения коэффициента d0
| Тип грунта | Пучинистость | d0, м (п.5.5.3) |
|---|---|---|
| Суглинки и глины | Пучинистые (п.6.8.2) | 0,23 |
| Супеси, пески мелкие и пылеватые | Пучинистые при повышенной влажности | 0,28 |
| Пески гравелистые, крупные и средней крупности | Слабопучинистые или непучинистые | 0,30 |
| Крупнообломочные грунты | Пучинистые при глинистом заполнителе | 0,34 |
Чем выше коэффициент d0 и чем холоднее зима в регионе, тем глубже нормативная точка промерзания — и тем ниже нужно закладывать подошву столба, если задача вывести опору ниже зоны действия касательных сил пучения (п.6.8.6).
Мероприятия по защите фундамента ворот от пучения
Если деформации пучения малозаглубленных фундаментов больше предельных, нормы предлагают изменить глубину заложения либо снизить силы пучения подсыпкой, заменой грунта или теплозащитой (п.6.8.12). На объекте это выглядит так:
- Замена грунта: пучинистый слой вокруг опоры выбирают и засыпают непучинистым песком или щебнем — снижает влажность у ствола столба и снимает часть касательных сил.
- Теплоизоляция: утеплитель укладывают вокруг верхней части фундамента, чтобы отодвинуть точку промерзания от боковой поверхности опоры.
- Отвод воды: дренаж и планировка поверхности вокруг столбов исключают скопление талой и дождевой воды — без лишней влаги пучение слабеет само по себе (п.6.8.2).
Малозаглубленный фундамент разрешён, но только с расчётом деформаций пучения по касательным и нормальным силам (п.6.8.10) — не «на глазок вкопали и забетонировали». Стоит заранее смотреть, какую трубу выбрать для распашных ворот — сечение и толщина стенки столба влияют на то, как он держит боковую нагрузку. Дополнительно опору закрепляют стопорами в грунт или в бетон — это снижает риск сдвига под циклической нагрузкой.
Особенности зимнего строительства: как избежать проблем
Отдельная причина будущего пучения — ошибки при заливке фундамента зимой. К устройству фундаментных конструкций следует приступать без промедления после приёмки основания: перерыв между разработкой котлована и заливкой фундамента, как правило, не допускается. При вынужденной паузе нужны меры для сохранения структуры грунта и защиты от обводнения и промораживания (СП 45.13330.2017, п.11.32) — защита от поверхностных вод, водоотлив при подходе грунтовых вод, защитный слой недобора грунта (п.11.33).
Практический вывод: выкопал яму под столб — сразу заливай бетон, пауза в несколько холодных ночей даёт промёрзший грунт в основании. Порядок действий — в статье про бетонирование столбов для забора в мороз.
Частые вопросы о морозном пучении и воротах
