Трещина в кладке кирпичного столба почти всегда начинается не в самом столбе, а в грунте под ним. Фундамент осел неравномерно — кладка потянулась следом и лопнула по шву. Газоблок в такой ситуации трескается ещё быстрее кирпича: у него ниже прочность на изгиб, и трещина идёт не по шву, а прямо через тело блока. Косметически такой пролёт не чинят — его разбирают и переделывают основание заново.
ГОСТ Р 57278-2016 задаёт для ограждений точные требования по фундаменту, высоте и монтажу полотна, а ГОСТ 23279-2012 — по арматурным сеткам для армирования бетона. Дальше по каждому узлу: что случается при ошибке и что именно требует норма.
Фундамент под забор: ленточный или точечный
Выбор типа фундамента — вопрос грунта и массы забора, а не вкуса. Кирпичные столбы и панели из газоблока тяжёлые, и ошибка на этом этапе не прощается: столб может перекоситься уже в первый сезон морозного пучения.

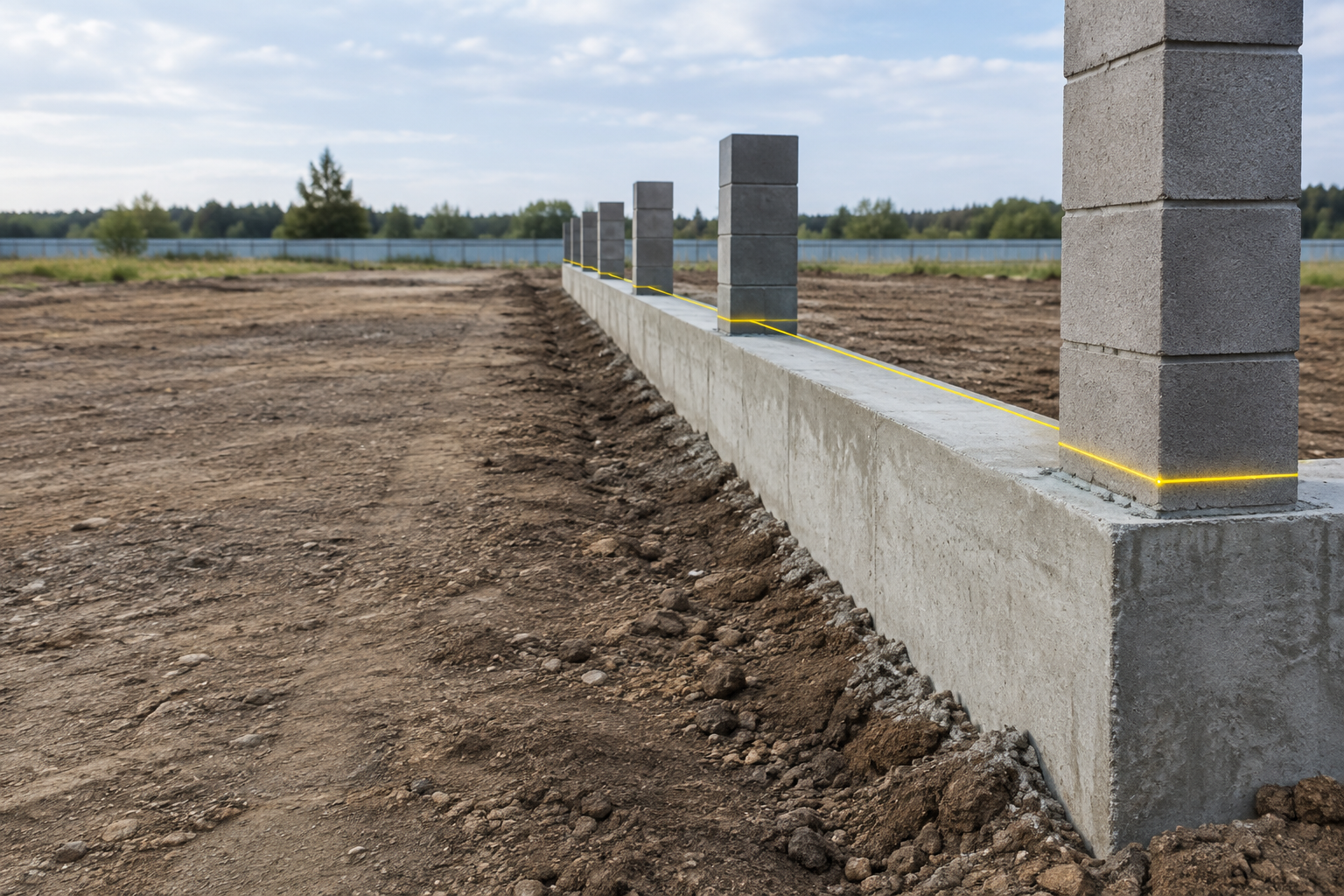

Для ленточного фундамента ГОСТ Р 57278-2016 в п.6.2.2 требует: «Высота ленточного фундамента над уровнем грунта должна быть не менее 0,5 м, заглубление в грунт — не менее 0,5 м». Это минимум, а не пожелание — меньше нельзя. Такой фундамент чаще всего ставят под тяжёлые пролёты забора из сварных секций на кирпичном цоколе, где нагрузка распределена по всей длине пролёта, а не только через столбы.
Точечный фундамент: способы устройства
Там, где столбы стоят отдельно, а полотно между ними лёгкое, точечный фундамент экономит и бетон, и время. П.6.2.3 того же ГОСТа перечисляет варианты:
- Заливка бетона: в заранее пробуренную яму с одновременной установкой опоры.
- Засыпка ПГС: песчано-гравийной смесью в ту же яму, тоже с установкой опоры сразу.
- Фундаментный блок-башмак: готовое заводское изделие под опору.
- Винтовая опора: вкручивается в грунт без земляных работ.
- Трубчатая забивная опора: забивается на нужную глубину.
Винтовые и забивные опоры по п.6.3.5 «применяют на грунтах любых типов (кроме скальных)» — для песка, суглинка, глины и даже пучинистых грунтов вариант рабочий, а для скалы нет: там опору просто некуда завинчивать или забивать.
П.6.3.6 требует от таких опор ещё три вещи:
- Перераспределение усилия: и на сжатие, и на выдёргивание по вертикали.
- Высокая несущая способность: опора держит нагрузку кладки и веса пролёта.
- Возможность демонтажа: и повторного использования опоры на другом месте.
Глубина и высота фундамента: как не ошибиться
Недостаточное заглубление — самая частая причина, почему столбы уходят зимой. Пучинистый грунт при промерзании выдавливает всё, что заглублено меньше расчётной отметки, и весной столб стоит уже не так, как его ставили. Норма из п.6.2.2 та же, что и выше: не менее 0,5 м над грунтом и не менее 0,5 м под ним — оба параметра обязательны одновременно, один без другого не работает.
Заглубление касается фундамента, а высоту самого ограждения задаёт п.5.4: «Высота ограждения должна быть не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м». Для забора из профильной трубы, который часто ставят на ленточное основание, это означает, что расчёт высоты пролёта и расчёт фундамента под него — одна задача, а не две отдельные. Подробный пример такого расчёта — в материале про забор из профильной трубы на ленточном фундаменте.
Армирование фундамента: какие сетки и арматура нужны

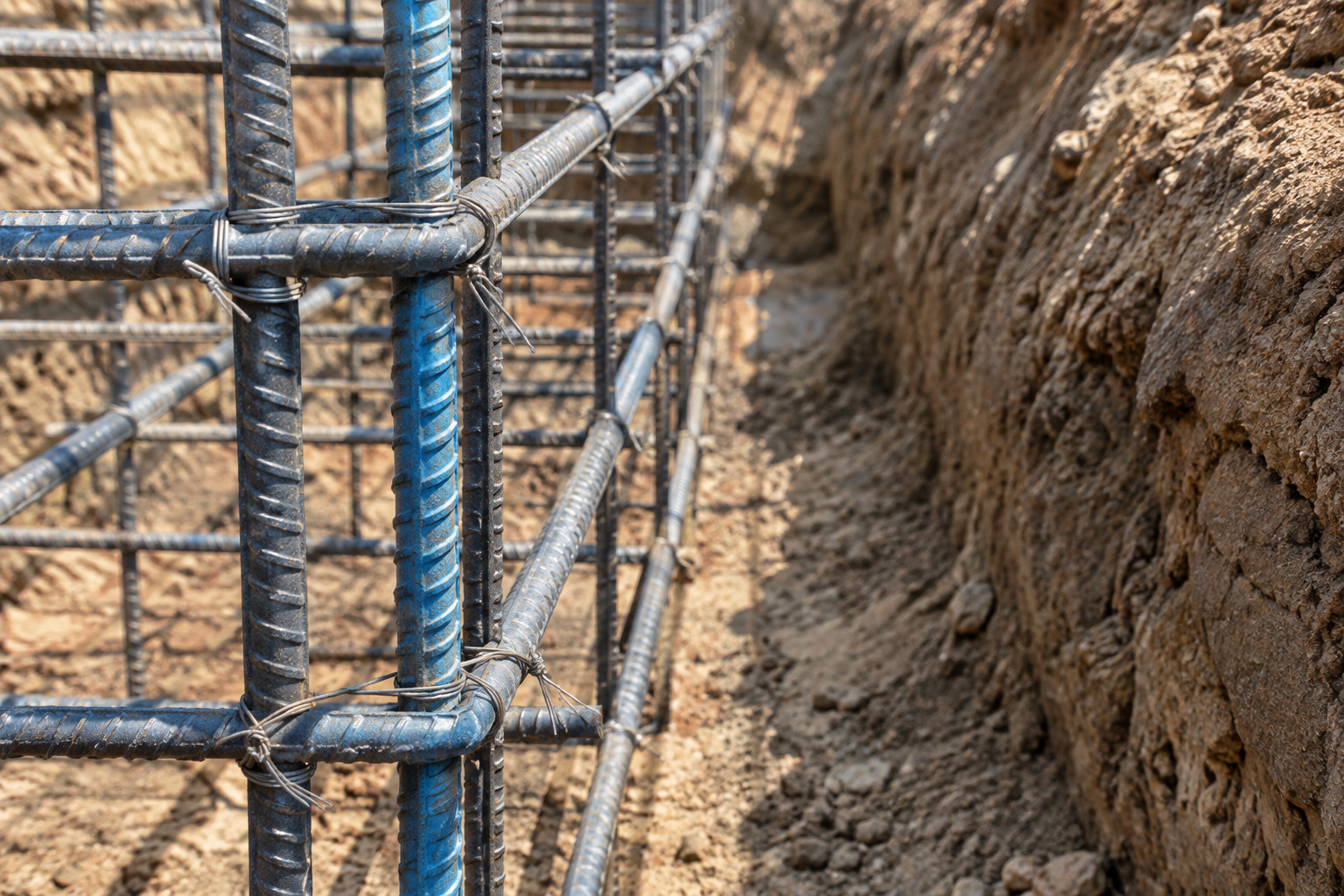

Бетон без армирования держит сжатие, но не держит растяжение — при усадке или подвижке грунта лента фундамента трескается поперёк, и трещина потом поднимается в кладку. Сетку закладывают до заливки, и от её класса зависит, выдержит ли основание нагрузку кирпичных столбов. Тот же принцип работает и для армирования бетона вокруг отдельного столба — подробно об этом в статье про армирование бетона вокруг столба.
ГОСТ 23279-2012 делит сетки на тяжёлые и лёгкие, и требования у них разные.
Тяжёлые сетки
П.5.3: «В качестве распределительной арматуры в тяжёлых сетках типа 1 применяют арматурную сталь классов A400 (А-III), A500C, B500C и A600C диаметрами 6-16 мм, в сетках типа 3 — арматурную сталь классов A400 (А-III), A500C, B500C и A600C диаметром 10-16 мм и A240 (А-I) диаметром 6-16 мм». Для ленточного фундамента под кирпичные столбы и панели из газоблока это рабочий диапазон, из него выбирают сечение под конкретную нагрузку.
Лёгкие сетки
П.5.4: «Лёгкие сетки следует изготовлять из арматурной стали класса B500C диаметром 4-5 мм, арматурной проволоки класса Bp-I диаметром 3-5 мм и стержневой арматурной стали классов A400 (А-III), A500C, B500C и A240 (А-I) диаметром 6-10 мм». Лёгкие сетки логичны там, где фундамент несёт не кладку, а лёгкое полотно между столбами — запас по сечению, который даёт диапазон тяжёлых сеток, здесь просто не нужен.
| Класс арматуры | Диаметр, мм | Тип сетки | Область применения |
|---|---|---|---|
| A400 (А-III) | 6-16 | Тяжёлая, тип 1 | Распределительная арматура ленточного фундамента |
| A500C | 6-16 | Тяжёлая, тип 1 | Распределительная арматура ленточного фундамента |
| B500C | 4-5 | Лёгкая | Фундамент под лёгкое полотно между столбами |
| Bp-I | 3-5 | Лёгкая, проволока | Фундамент под лёгкое полотно между столбами |
| A240 (А-I) | 6-10 | Лёгкая, стержневая | Фундамент под лёгкое полотно между столбами |
Защита от коррозии: цинкование закладных и арматуры
Закладные детали в фундаменте — самое сырое место конструкции: они стоят на границе бетона и грунта, где влага не уходит и после дождя. Ржавая закладная теряет сечение, а вместе с ним и сцепление с бетоном — трещина в этом месте расползается изнутри, и снаружи её видно, когда переделывать уже поздно.
ГОСТ 9.307-2021 в п.4.5.5 требует: «Толщина покрытия должна быть не менее 40 мкм». Для элементов, которые постоянно работают на улице и частично в грунте, это минимум, ниже которого покрытие не защищает.
- Минимальная толщина: не менее 40 мкм по п.4.5.5.
- Температура эксплуатации: по п.11.1 использование изделий с покрытием при температуре свыше 250°C не рекомендуется, а при непрерывном воздействии — не более 200°C.
Для закладных в фундаменте забора этот температурный предел почти никогда не критичен — речь скорее о мангальных зонах и технических пристройках, где рядом стоит источник тепла.
Нижний край забора: важные миллиметры
Большой зазор под полотном выглядит мелочью, пока в него не пролезает собака соседа или пока по весне не подмывает грунт. П.6.4.2 задаёт чёткий предел: «Нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм».
Важно. эти 100 мм отсчитываются от рельефа, а не от одной точки — на уклоне фундамент и полотно должны повторять профиль участка, а не идти прямой линией от самой высокой точки.
На практике это означает ступенчатый фундамент там, где участок неровный: каждая ступень держит свой отрезок полотна на нужной высоте. Комбинированные конструкции с кирпичными столбами особенно чувствительны к этому зазору — развёрнутый пример в статье про забор из профильной трубы и кирпичных столбов.
Выбор оцинкованного проката для доборных элементов
Калитки, козырьки и прочие доборные элементы обычно тоньше несущих деталей забора, и качество покрытия на них видно сразу — разница в цинке заметна визуально ещё до того, как появится ржавчина. ГОСТ 14918-2020 делит горячеоцинкованный прокат по узору кристаллизации цинка.
П.4.6: «Цинковое покрытие проката по узору кристаллизации цинка подразделяют на виды: — с нормальным узором кристаллизации — Н; — с минимальным узором кристаллизации — М».
- Вид Н: нормальный узор кристаллизации цинка.
- Вид М: минимальный узор — более ровная и однородная поверхность.
Для доборных элементов на видном месте — калиток, козырьков, накладок — выбор между Н и М чаще решает не прочность, а то, какую поверхность хочет видеть заказчик на готовом заборе.
