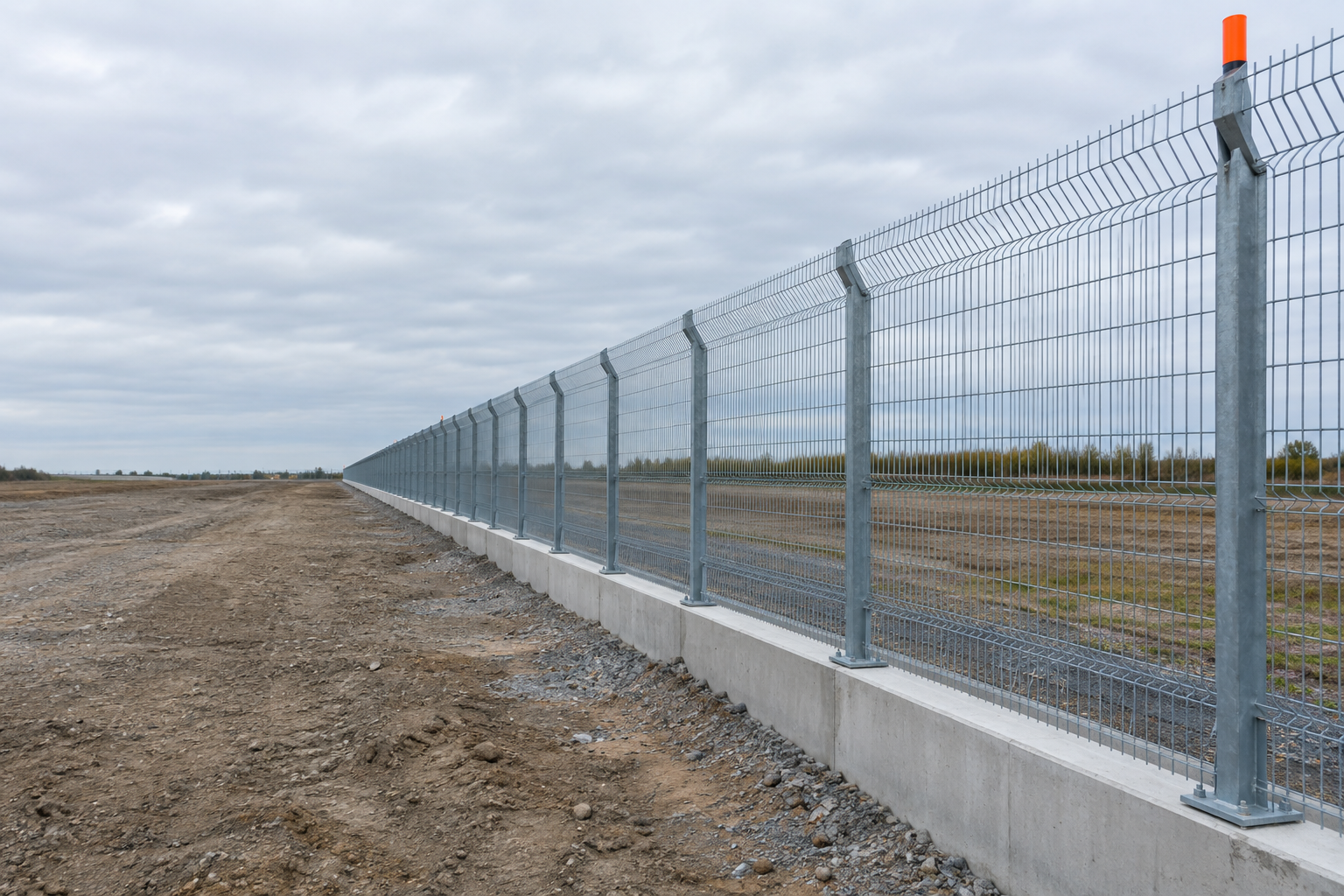

Труба для стойки забора по ГОСТ 10704-91 приходит на объект отрезком от 5 до 9 м, если диаметр стойки не больше 70 мм. При диаметре от 70 до 219 мм отрезок уже от 6 до 9 м, а свыше 219 до 630 мм — от 10 до 12 м. Монтажник без узлового чертежа режет трубу «на глаз», подгоняя длину под забор по месту, и в итоге либо теряет запас на стыковку, либо режет лишнее там, где на последнюю секцию металла уже не хватит.
Узловой чертёж забора — рабочий документ с конкретными цифрами: длиной трубы, углом реза торца, толщиной цинка, допуском на кривизну профиля. Ниже — пять шагов, на которых эти цифры появляются и куда их вписывать, от замера участка до финишной антикоррозийной защиты.
Шаг 1: замер участка и класс ответственности
Сначала фиксируют границы участка, перепады рельефа и нагрузки, которые понесёт ограждение — ветровые, от калитки и ворот, от снега на козырьках. Дальше проектировщик назначает класс ответственности сооружения: КС-1, КС-2 или КС-3. От этого класса зависит коэффициент надежности, который войдёт в расчёт каждого узла ограждения.
По таблице 2 ГОСТ 27751-2014 минимальные значения коэффициента надежности распределены так: КС-3, повышенный уровень ответственности — 1,1; КС-2, нормальный — 1,0; КС-1, пониженный — 0,8. Для типового дачного забора обычно достаточно КС-1, а ограждение промышленной площадки с воротами и системой контроля доступа чаще попадает в КС-2 или КС-3 — и тогда сечения стоек в узловом чертеже пересчитывают с более строгим коэффициентом.
Важно. класс ответственности — не формальная строчка в пояснительной записке, а множитель, который меняет сечение стойки на конкретном узле чертежа: один и тот же забор в КС-1 и КС-3 получит разную толщину металла.
Шаг 2: сортамент труб и профилей: что учесть в чертежах
Сечения и длины выбирают не по каталогу поставщика, а по ГОСТам на сортамент — иначе на объекте выяснится, что заказанная длина не совпадает с тем, что реально придёт на площадку.
Трубы: длины, торцы и припуск на рез
ГОСТ 10704-91 делит трубы на мерную и кратную длину. Мерная длина зависит от диаметра стойки:
- До 70 мм: мерная длина от 5 до 9 м.
- Свыше 70 до 219 мм: от 6 до 9 м.
- Свыше 219 до 630 мм: от 10 до 12 м.
Если в чертеже заказана кратная длина, её кратность не может быть меньше 250 мм и не должна превышать нижний предел, установленный для мерных труб этого диаметра. На каждый рез закладывают припуск 5 мм, и этот припуск входит в каждую кратность — если забыть про него в спецификации, отрезков на объекте не хватит. Отдельно стоит продумать сечение стоек под калитку: доступные диаметры задаёт тот же ГОСТ 10704-91, а минимальное и рекомендуемое сечение трубы для калитки разобрано отдельно. Концы труб по ГОСТ 3262-75 обрезают под прямым углом, скос торца допускается не больше 2° — это единственное отклонение, которое можно не дорабатывать механически.
Профили: допуски и кривизна по ГОСТ 30245-2003
Для секций и каркаса ворот чаще берут профильную трубу. Пункт 3.8 ГОСТ 30245-2003 задаёт предельное отклонение по длине мерных и кратных профилей: не более +60,0 мм. В узловом чертеже эту цифру закладывают как запас, а не округляют вниз — иначе на объекте секция окажется короче расчётной.
Пункт 4.3 того же ГОСТа нормирует кривизну: местная кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины, а общая кривизна — не больше произведения этой местной кривизны на длину профиля в метрах. У пятиметрового профиля это уже 5 мм на всю длину. В чертеже секции забора из профильной трубы 2х2,5 м для отрезка длиной 2,5 м допуск по этой же формуле составит уже не 5, а 2,5 мм — формула одна, а цифра в чертеже меняется вместе с длиной узла.
Шаг 3: фундамент и земляные работы: размеры траншей и бетонная подготовка
Не каждому забору нужен монолитный фундамент — вопрос, из чего сделано полотно, разбирали отдельно применительно к сетке: нужен ли фундамент забору из рабицы. Но если по проекту фундамент монолитный, пункт 4.25 СП 22.13330.2016 требует бетонную подготовку на любых грунтах, кроме скальных: она не даёт раствору вытекать из бетонируемого фундамента, снижает расход бетонной смеси и обеспечивает установку арматуры. Вместо неё допускается щебёночная или песчаная подготовка с цементной стяжкой, а также геомембраны.
Ширину траншеи под ленточный фундамент в узловом чертеже считают по пункту 6.1.3 СП 45.13330.2017: она включает ширину самой конструкции с учётом опалубки, толщины изоляции и креплений, плюс 0,2 м с каждой стороны. Меньше этой ширины траншею копать нельзя — не останется места на опалубку и работу с арматурой.
Когда арматурный каркас связан, контроль по пункту 12.8.15 СП 45.13330.2017 проверяет сразу несколько вещей:
- Перепуск стержней: длину нахлёста в местах стыковки.
- Число стыкуемых стержней: сколько их сходится в одном сечении.
- Расстояния между стержнями: отклонения между отдельными стержнями и рядами арматуры.
- Защитный слой бетона: его толщину до ближайшего стержня.
- Узлы соединения: закреплена ли арматура в узлах и есть ли кондукторы, фиксаторы и шпильки, которые держат её в проектном положении.
Шаг 4: сборка и сварка узлов: допуски и контроль
Прежде чем класть шов, каждый стык на чертеже проверяют по двум разным моментам времени — до сварки и после неё, потому что после покрытия узла защитой часть дефектов уже не разглядеть.

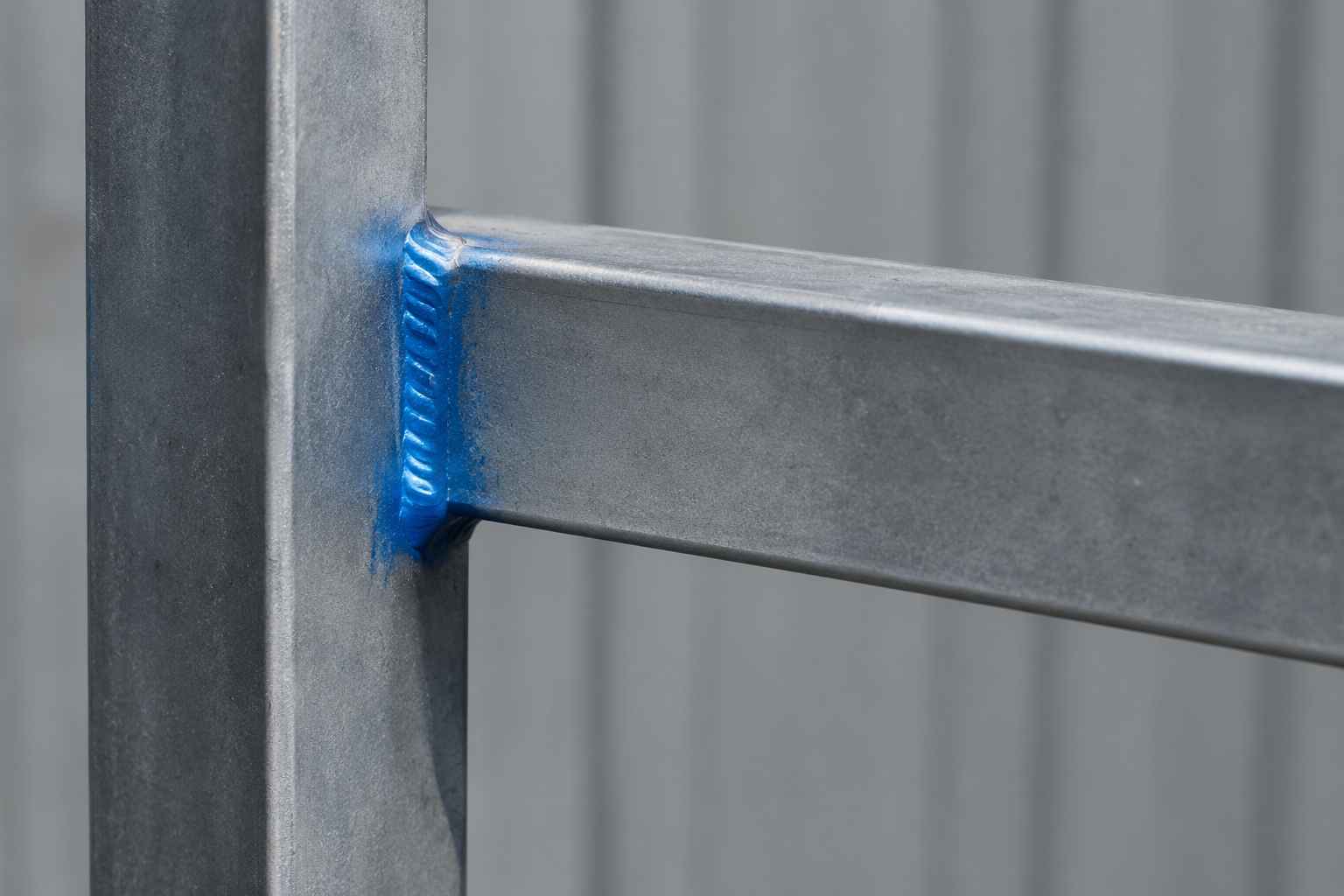

Стыки и швы: допуски до и после сварки
Перед сваркой стыкуемые детали проверяют на перепад поверхностей — депланацию. Пункт 4.6.3 СП 70.13330.2012 требует: перепад свыше 0,5 и до 3 мм устраняют механической обработкой, образуя плавный скос с уклоном не круче 1:10. Больший перепад означает, что деталь либо забракована по размеру, либо собрана не по чертежу — варить такой стык нельзя, сначала выравнивают.
Пункт 10.4.2 того же СП формулирует принцип, о котором на площадке часто забывают: контрольные операции проводят, пока доступ к изделию не затруднён и на нём ещё нет антикоррозионной и огнезащиты. По таблице 10.6 СП 70.13330.2012 неразрушающий ультразвуковой контроль охватывает все типы швов конструкции в объёме не менее 0,5% длины швов — и больше, если это отдельно прописано в проекте с учётом требований раздела 4. В узловом чертеже эту цифру стоит вынести отдельной строкой рядом со спецификацией швов, а не оставлять в общих указаниях к проекту.
Шаг 5: антикоррозийная защита и финишные работы
Толщина цинкового покрытия в узловом чертеже привязана не к диаметру трубы, а к толщине самого металла — так задаёт таблица 2 ГОСТ 9.307-2021. Чем толще заготовка, тем толще получается слой цинка при горячем оцинковании.
| Класс ответственности | Коэффициент надежности | Толщина металла | Толщина покрытия, мин. / среднее, мкм |
|---|---|---|---|
| КС-3, повышенный | 1,1 | до 1,5 мм | 35 / 45 |
| КС-2, нормальный | 1,0 | св. 1,5 до 3,0 мм | 45 / 55 |
| КС-1, пониженный | 0,8 | св. 3,0 до 6,0 мм | 55 / 70 |
| — | — | св. 6,0 мм | 70 / 85 |
Столбы и каркас секций обычно попадают в диапазон толщины металла от 3 до 6 мм — для них минимальная толщина покрытия 55 мкм при среднем значении 70 мкм. Если в чертеже указан более тонкий профиль, до 1,5 мм, планка ниже: минимум 35 мкм. О том, как оцинковка держит забор десятилетиями, — в статье про выбор забора из оцинковки, который служит 50 лет.
Чек-лист: цифры, которые обязаны быть в каждом узловом чертеже
Пять шагов выше закрывают разные части ограждения, а чертёж отдельного узла держит их все вместе. Прежде чем передавать чертёж на объект, сверьте, есть ли в нём эти цифры:
- Класс ответственности и коэффициент: КС-1, КС-2 или КС-3 и значение 0,8, 1,0 или 1,1.
- Длина трубы и припуск на рез: мерная или кратная длина по диаметру, припуск 5 мм на каждый рез.
- Допуск профиля: +60,0 мм по длине, кривизна не больше 1 мм на 1 м.
- Ширина траншеи: ширина конструкции плюс 0,2 м с каждой стороны.
- Объём контроля швов: не менее 0,5% длины швов ультразвуком, до нанесения защиты.
- Толщина цинка: от 35 до 85 мкм в зависимости от толщины металла узла.
Частые вопросы
Частые вопросы
Черновик узлового чертежа для забора, ворот или калитки можно свести к цифрам из этого чек-листа заранее — или сразу заказать сварное ограждение по размерам участка на заводе ТЕСАРУС в Челябинске: там же посчитают сечения под нужный класс ответственности и толщину цинкового покрытия.
