«Ковка — это красиво, но дорого и долго. А сварной забор — это просто прутки, без души» — так говорят до того, как узнают, что завиток и пика собираются не молотом на наковальне, а сваркой и гибкой из обычной трубы. Разница в цене огромная, а разница в рисунке секции — почти незаметна глазу с улицы.
Чтобы сварная имитация ковки не превратилась в кривой набор железок, важно соблюдать три вещи: выбрать трубу и радиус гиба по норме, сварить шов не на глаз, а по ГОСТ, и защитить металл способом, который подходит именно этой толщине стенки.
Из чего рождается узор: труба вместо кузнечного молота
Завитки, пики и спирали гнут из круглой или профильной трубы холодным способом. Профильная труба квадратного сечения регламентируется ГОСТ 8639-82: пункт 6, таблица 2 устанавливает, что предельные отклонения по наружным размерам, толщине стенки и вогнутости сторон не должны превышать указанных в таблице значений. Труба с гуляющей геометрией не даст ровный рисунок.
Для гибки есть ограничение по радиусу. ГОСТ 8645-68, раздел 4: радиус закругления должен быть не более 2S (где S — толщина стенки). По согласованию изготовителя с потребителем радиус можно уменьшить до 1,5S, а для труб печной сварки допускается до 2,5S.
Какие элементы обычно повторяют рисунок ковки
- Одинарная спираль: круглая труба малого сечения, гнётся по шаблону с фиксированным радиусом.
- Двойной завиток «улитка»: те же трубы, но с двумя точками гиба в разные стороны.
- Пика с раскрытием: профильная труба, вершина формируется штамповкой или срезом под углом.
Полотно секции можно собрать как просматриваемое или глухое, сплошное или секционное — деление задано ГОСТ Р 57278-2016, пункт 6.4.1. Для имитации ковки чаще берут просматриваемое секционное полотно: оно показывает узор, а не прячет его. Похожий принцип разобран в статье про сварной забор с пиками.

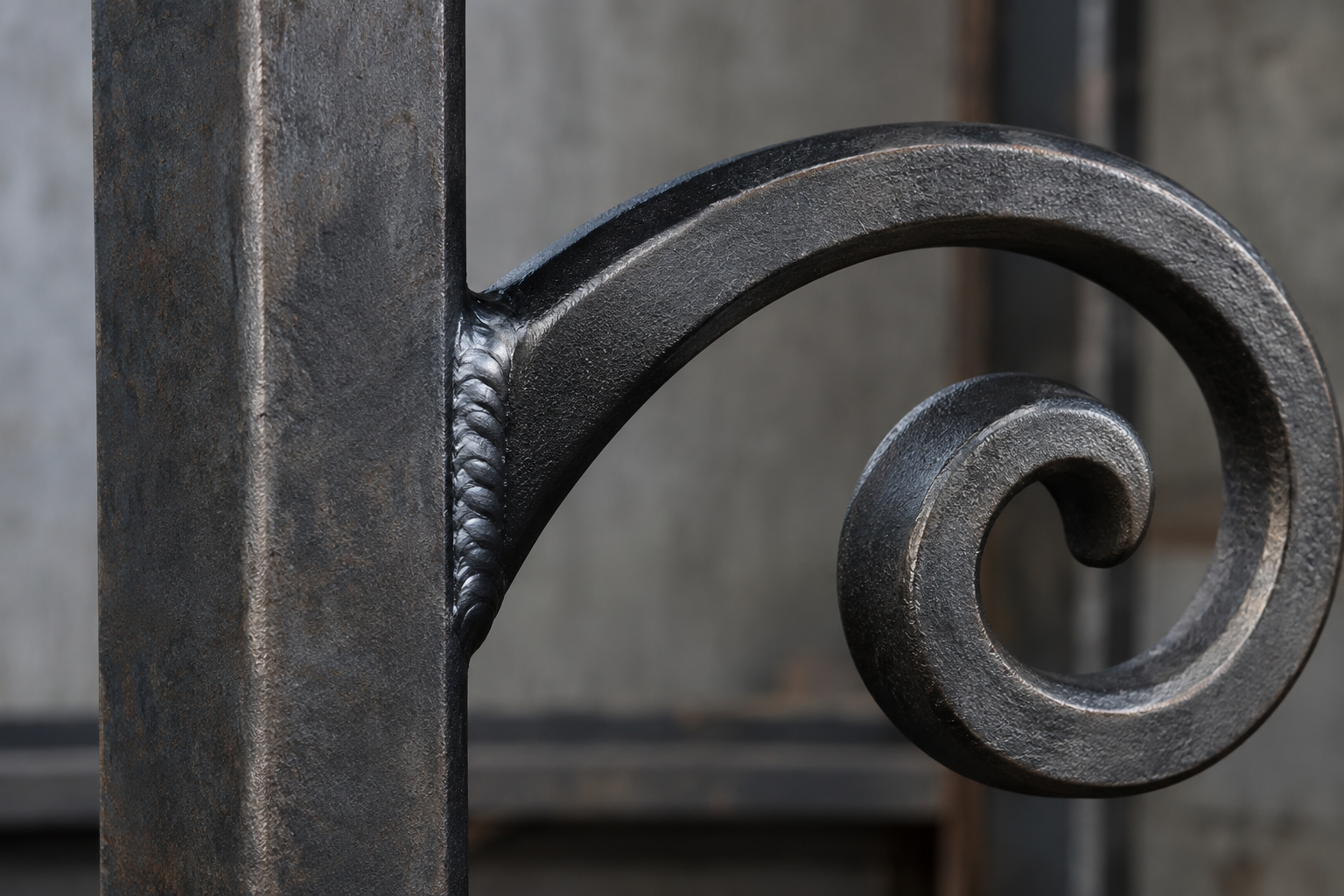

Сварной шов, который держит рисунок
Завиток, приваренный тонким кривым швом, отвалится при первом порыве ветра. ГОСТ 5264-80, пункт 9, для ручной дуговой сварки устанавливает: катет углового шва не более 3 мм для деталей толщиной до 3 мм включительно, для деталей свыше 3 мм — 1,2 толщины более тонкой детали. Такое же правило для сварки в защитном газе — ГОСТ 14771-76, пункт 8.
Что проверяют после того, как шов остыл
ГОСТ 23118-2019, таблица 4, требует визуальный и измерительный контроль всех типов швов в объёме 100% — каждый шов на секции, результаты оформляют протоколом. Если контроль выявил дефект: сначала дефект исправляют, и только после этого проводят неразрушающий контроль — не наоборот.
Важно. шов должен быть равномерным, плотным и сплошным по всей длине, зачищенным от шлака, без зазоров, пор, свищей, трещин и шлаковых включений — это не только про прочность, но и про то, ляжет ли ровно покрытие.
На стыке декоративных элементов с рамкой секции эта норма проверяется особенно строго: там сходятся несколько швов подряд. Похожий разбор технологии — в статье про забор из прутка с декоративными элементами.
Цинкование или покраска: чем защитить узор от ржавчины
Незащищённая сталь на улице разрушается коррозией под действием температуры, влажности, дождя, соляного тумана и смены сезонов — указано во введении ГОСТ 9.104-2018. Для декоративных секций есть два способа защиты, и у каждого своя граница применения.
Горячее цинкование: не декор, а барьер
ГОСТ 9.307-2021, пункт 4.1.2: покрытие, нанесённое методом горячего цинкования, предназначено для защиты от коррозии изделий из чугуна и стали и не является декоративным. Цинк сохраняет металл, а не украшает — для цвета поверх наносят краску. Пункт 4.1.6 не рекомендует цинковать изделия с толщиной стенки менее 2 мм из-за возможных деформаций.
Лакокрасочное покрытие: проверяется испытаниями
ГОСТ 9.401-2018, пункт 4.18, таблица 2, задаёт требование по адгезии: методом решётчатого надреза по ГОСТ 15140-78, для покрытия до 200 мкм, для всех классов — не более балла 3. Стойкость проверяют испытаниями: по пункту 6.22.2 образцы выдерживают в камере влаги при 55 ± 2 °C и влажности 97 ± 3% 5 часов, затем в камере соляного тумана под углом 20 ± 5° к вертикали ещё 3 часа.
| Параметр | Горячее цинкование | Лакокрасочное покрытие |
|---|---|---|
| Норма | ГОСТ 9.307-2021 | ГОСТ 9.401-2018 |
| Мин. толщина стенки | от 2 мм | ограничения нет |
| Декоративность | не является покрытием для декора | задаёт цвет и вид |
| Что проверяют | толщину покрытия, деформацию | адгезию надрезом, камеру влаги и тумана |
Подробнее про краску для металлических секций — в статье о покраске забора из нержавейки.
Зазор под забором и тип полотна
Секция с узором редко стоит вплотную к земле — рельеф участка почти никогда не идеально ровный. ГОСТ Р 57278-2016, пункт 6.4.2: нижний край полотна должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм. Щель под завитками не портит узор и не даёт ограждению стать сплошной стеной без вентиляции.
Тот же стандарт, пункт 6.4.1, делит полотно по трём признакам:
- Просматриваемое или глухое: первое показывает рисунок насквозь, второе прячет участок.
- Сплошное или секционное: секционное собирают пролётами между столбами, удобно при сложном узоре.
- Жёсткое или гибкое: сварная рама с элементами — всегда жёсткое исполнение.
Для имитации ковки чаще выбирают просматриваемое секционное жёсткое полотно. Ближе к этому решению — забор из профильной трубы с просветом, где просвет решает ту же задачу.
Пошаговая сборка секции своими руками
Порядок работ привязан к нормам из предыдущих разделов — пропустить шаг значит получить секцию, которая не пройдёт контроль.
- Рисунок и раскрой: раскладка элементов на раме с учётом размеров трубы по ГОСТ 8639-82 и ГОСТ 8645-68.
- Гибка элементов: радиус не более 2S, по согласованию до 1,5S, для печной сварки — до 2,5S.
- Сварка с контролем катета: не более 3 мм для деталей до 3 мм, 1,2 толщины — для деталей толще.
- Зачистка швов от шлака: шов остаётся равномерным и плотным, без пор и трещин.
- Визуальный контроль: 100% швов, с протоколом по результатам.
- Покрытие: цинкование для стенки от 2 мм либо покраска с проверенной адгезией.
Итоговая секция с завитками внешне почти не отличается от кованой — разница видна только вблизи. Труба и сварка обходятся дешевле ручной ковки, а срок изготовления сокращается с недель до дней.
