Сварная сетка в картах: размеры и области применения

Забор из сварной сетки с крупной ячейкой и тонкой проволокой падает при первом же сильном порыве ветра — хозяева экономили на материале и не подозревали, что для панелей есть отдельные ГОСТы с чёткими требованиями к ячейке, диаметру проволоки и качеству сварного шва. Сварная сетка в картах — это не рулон, а готовая плоская панель фиксированного размера, и требования к ней прописаны отдельно.

Разберём по порядку: где применяются такие панели, какие размеры ячеек и диаметры проволоки допускает норма, как проверить качество сварки и защиту от коррозии, и как правильно смонтировать готовое ограждение.

Сварная сетка в картах: что это и где применяется

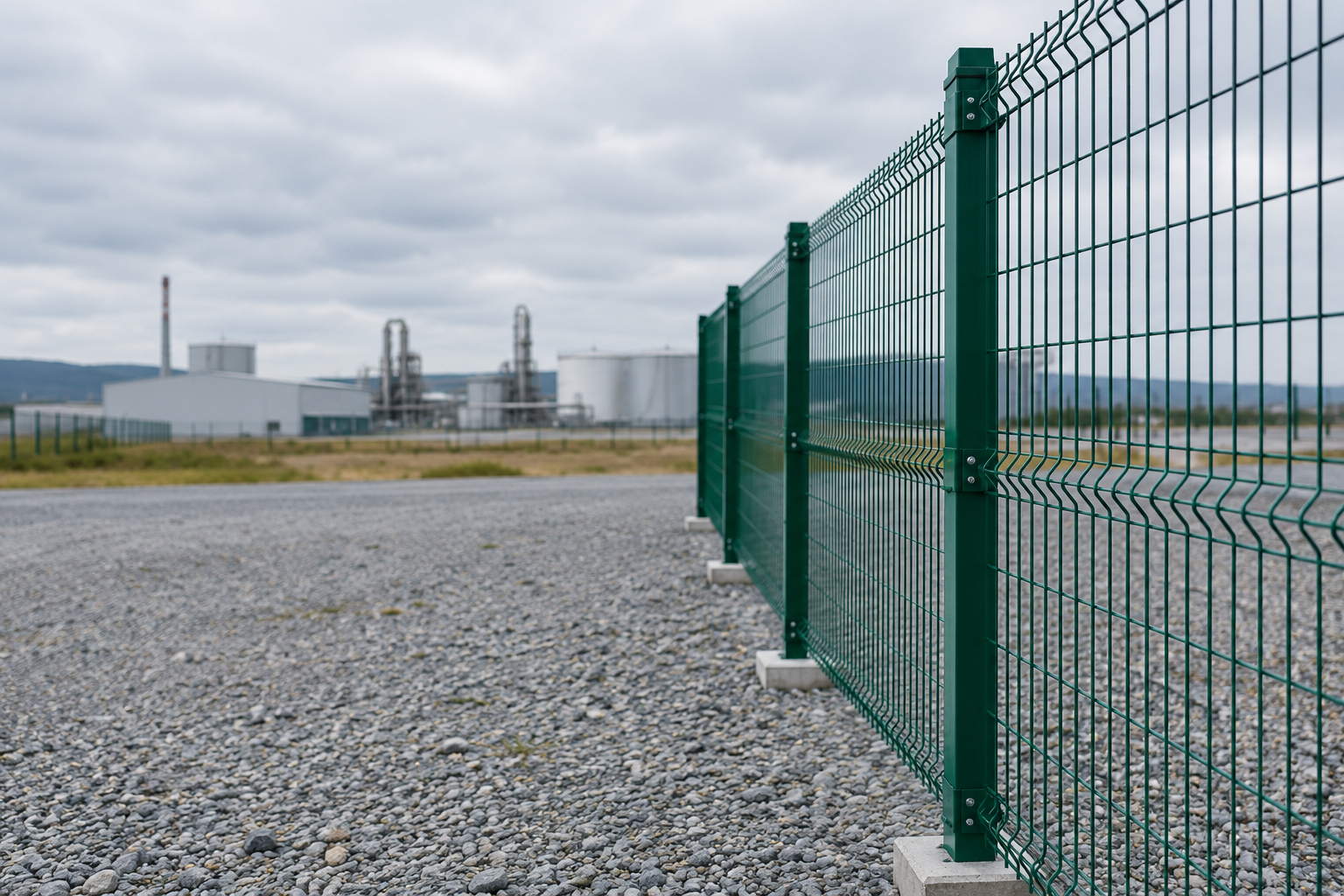

ГОСТ Р 58116-2018 (EN 10223-4:2012) прямо говорит: сварная решётка из стальной проволоки для заборов существует в большом количестве вариантов исполнения и применения. Часть этих вариантов — сетка в рулонах, часть — готовые плоские панели, которые на производстве называют картами.

Панели и рулоны: в чём разница

Рулонная сетка по ГОСТ Р 58116-2018 поставляется в свёрнутом виде — рулонами длиной 25 м и 50 м. Панель же приходит с завода уже плоской, готового размера, и монтируется без разматывания и натяжения. Для панелей действует отдельный стандарт — ГОСТ Р 58119-2018 (EN 10223-7:2012), который перечисляет объекты применения:

• Парковые зоны и общественные пространства.
• Школы и стадионы — объекты с массовым пребыванием людей.
• Общественные здания и фабрики.
• Аэропорты и военные сооружения.

Размеры ячеек и шага стержней: на что влияет

Размер ячейки обозначается двумя числами по порядку: сначала расстояние между продольными проволоками, потом между поперечными. Сетка с шагом 50 мм по продольным и 25 мм по поперечным проволокам обозначается как 50 мм x 25 мм — формулировка из ГОСТ Р 58116-2018.

Слишком крупная ячейка не удерживает мелких животных и облегчает проникновение на участок, а неравномерный шаг стержней снижает прочность полотна. ГОСТ 23279-2012 для арматурных сварных сеток требует, чтобы основной шаг стержней в одном направлении был одинаковым по всей сетке — разнобой в шаге означает нарушение технологии на производстве.

Сравнить стандартные варианты можно в статье про размеры рулонов и секций. Самый ходовой размер на рынке частных заборов — сетка 50х50, но ячейка может быть и другого сочетания сторон.

Диаметр и прочность проволоки: почему экономия опасна

ГОСТ Р 58119-2018 ограничивает толщину проволоки для панелей: профилированная и круглая проволока должна быть не толще 10 мм. Это верхний предел, более толстая проволока в панель по этому стандарту не закладывается.

Прочность проволоки нормируется отдельно. По ГОСТ Р 58116-2018 разрывная прочность продольных и поперечных проволок должна находиться в диапазоне от 350 до 950 Н/мм². Мягкая, недокалённая проволока с прочностью ниже этого диапазона гнётся и провисает под собственным весом и ветровой нагрузкой ещё до первой зимы.

Важно. тонкая проволока с крупной ячейкой — это сочетание, которое чаще всего приводит к разрушению забора при сильном ветре: полотно работает как парус, а держать его нечем.

Качество сварных швов: незаметные дефекты

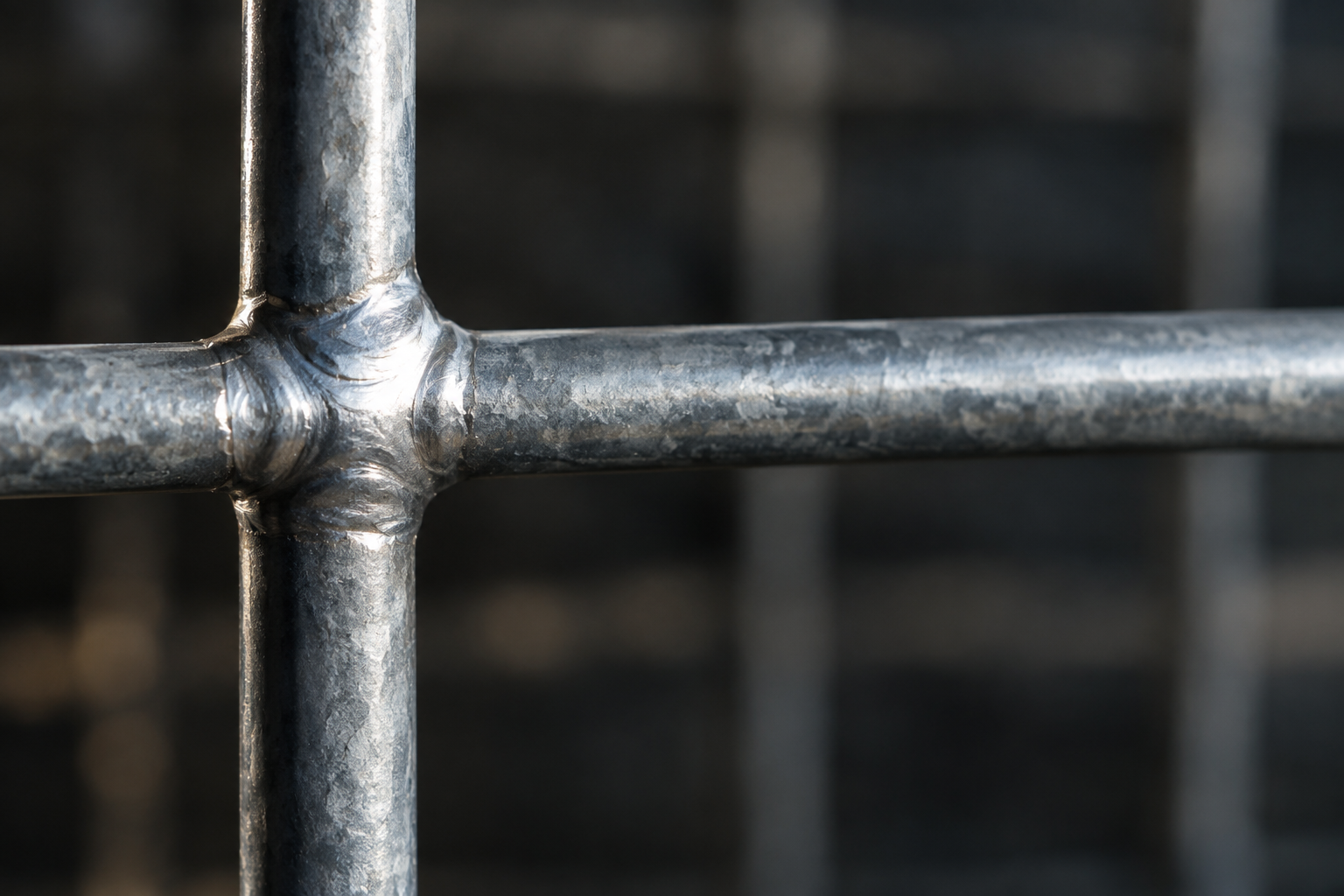

Сварной шов — самое слабое место панели при небрежной сварке. ГОСТ 9.307-2021 требует: сварные швы должны быть равномерными, плотными и сплошными по всей длине, зачищенными от шлака и без зазоров.

Как проверяют прочность шва

Для арматурных сварных сеток ГОСТ 23279-2012 задаёт испытание: крестообразные соединения стержней не должны разрушаться от ударных воздействий при свободном сбрасывании сетки с высоты 1 м. Если после сброса соединения разошлись — сварка была холодной, и партию к отгрузке не принимают. Отдельно для сеток с гладкой арматурой класса A240 (А-I) должны быть сварены все пересечения стержней без исключения.

При приёмке партии стоит проверить:

• Равномерность шва: нет участков, где шов тоньше или прерывается.
• Отсутствие шлака: шов зачищен, а не покрыт наплывами.
• Все пересечения: для гладкой арматуры класса A240 — без пропусков.

Защита от коррозии: цинкование и конструктивные требования

Без нормальной антикоррозионной защиты панель ржавеет с первого сезона, быстрее всего — в местах сварки. ГОСТ 9.307-2021 задаёт требования к горячему цинкованию таких изделий.

Первое требование — конструктивное: расстояние между параллельными поверхностями в изделии должно быть не менее 4 мм, это проверяют ещё до цинкования. Второе — контроль сцепления покрытия: по изделию наносят не менее двух ударов молотком так, чтобы расстояние между параллельными отпечатками составляло 6 мм, а от края отпечатка до края изделия — не менее 13 мм. Если покрытие отслаивается, партия бракуется.

Для проекта, где цинкование — главный критерий выбора, отдельно разобраны варианты в статье про оцинкованную сетку для забора.

Правильный монтаж и дополнительные элементы

Даже панель, полностью соответствующая норме по ячейке, диаметру, сварке и цинкованию, не защитит участок, если её неправильно установили. ГОСТ Р 57278-2016 требует: нижний край полотна должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм.

Ошибки, которые видно сразу

Если нижний край поднят выше нормы — под забором остаётся зазор, через который может пролезть животное или подкопаться нарушитель. На неровном участке норму часто игнорируют полностью: ставят панели по прямой линии, не подгоняя под рельеф, и получают внизу перекос местами в десятки сантиметров.

• Высота зазора: нижний край не выше 100 мм от грунта или фундамента.
• Профиль рельефа: на уклонах полотно повторяет поверхность земли, а не идёт по прямой.
• Стыки панелей: без просветов между соседними секциями.

Стандартные размеры готовых секций разобраны в статье про секционный сварной забор.

Как выбрать панели: сравнение по параметрам

Три документа описывают три вида сварных изделий — у каждого свой набор требований:
