СП 70.13330.2012 ограничивает отклонение каркасных конструкций от вертикали двумя миллиметрами на метр высоты и десятью миллиметрами на всю высоту. На ровной площадке столбы забора укладываются в эту величину без труда. На склоне бригада натягивает шнур по одной отметке и выставляет столбы строго по уровню друг за другом — а перепад рельефа между соседними точками остаётся не измеренным.
В итоге секции либо режут по месту, либо крепят с наклоном. Разберём, что говорят нормы про разную глубину заложения фундаментов на склоне и как подобрать длину столба под перепад по сортаменту труб, а не на глаз.
Как выглядит типичная ошибка на склоне

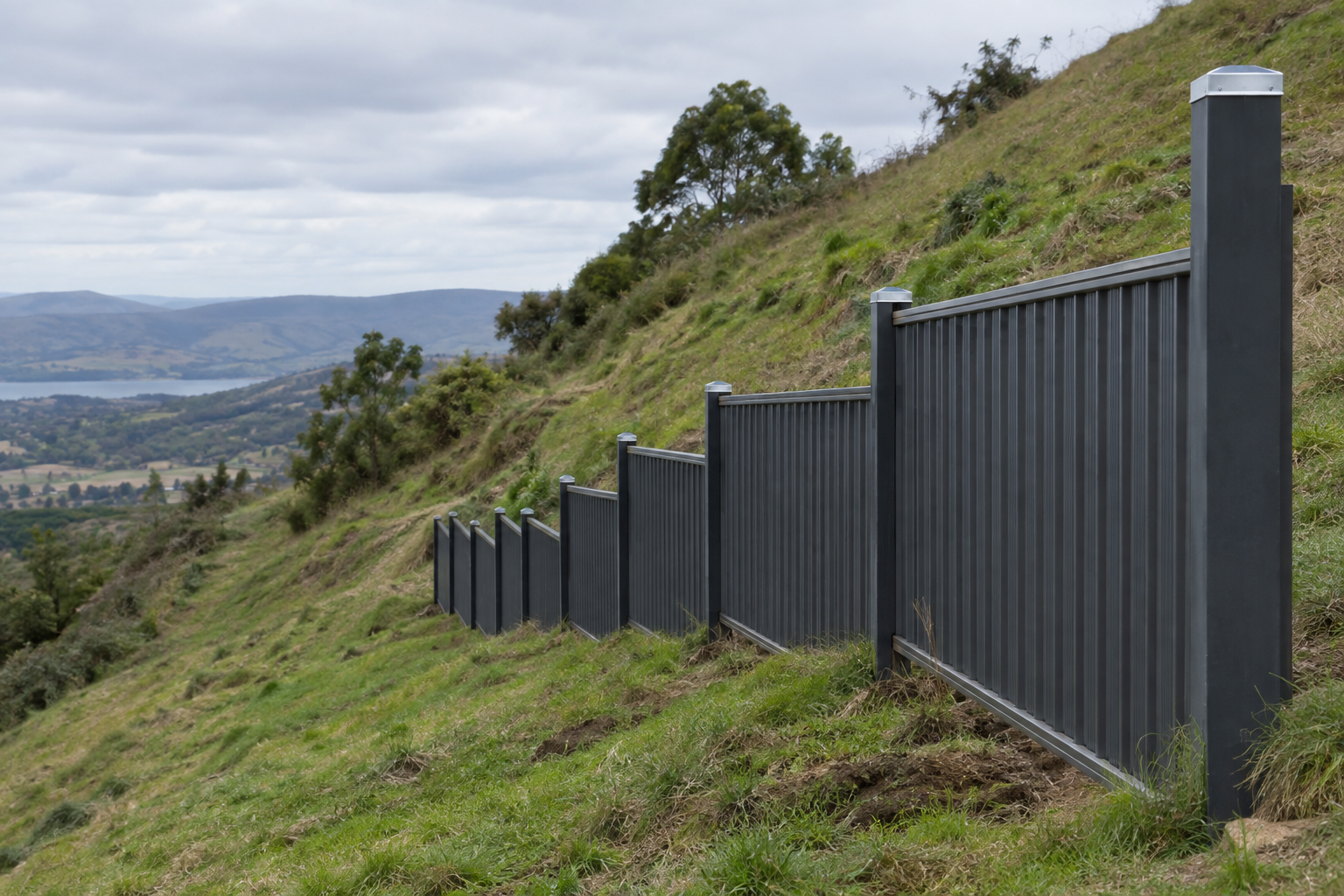

Участок опускается на полметра или метр от одного угла забора к другому. Монтажники ставят первый столб, выставляют по уровню, отбивают горизонталь шнуром и продолжают линию — каждая стойка по отдельности вертикальна, но верх линии повторяет не уклон земли, а горизонталь по шнуру. Выставление по уровню само по себе правильная операция, проблема в другом: уровень контролирует вертикаль одного столба, а не перепад между соседними опорами.
Секция, которая должна встать горизонтально между двумя столбами, либо режется клином, либо крепится с наклоном. СП 70.13330.2012, пункт 7.5.9, нормирует отклонение каркасной конструкции от вертикали: не более 2 мм на 1 м высоты и не более 10 мм на всю высоту. Если перепад не измерен заранее, эта величина превышается уже в первой панели.
- Столбы вертикальны, а верх линии — нет: линия верха повторяет горизонталь по шнуру, а не уклон земли.
- Секцию режут по месту: нижнюю кромку подрезают клином под угол склона — лишняя сварка и потеря покрытия на резе.
- Крепление уходит с горизонтали: лаги и кронштейны монтируют с перекосом, чтобы скрыть перепад.

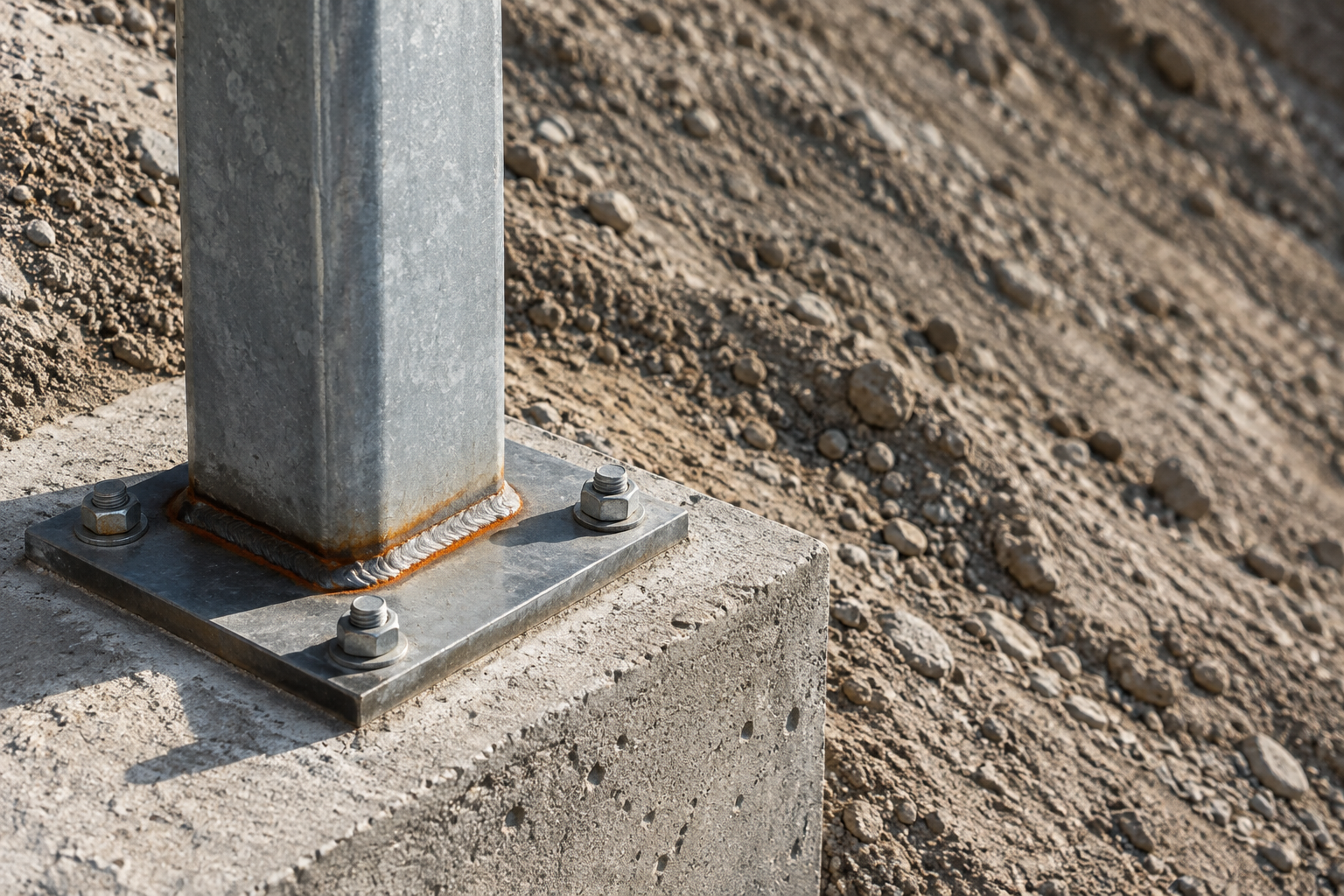

Перепад отметок и грунт: что говорят СП по фундаментам
У соседних столбов на склоне разная отметка заложения фундамента, и СП 22.13330.2016 регулирует эту ситуацию. Пункт 6.13.7: при невозможности заглубить фундаменты на одном уровне в дисперсных грунтах допустимую разность отметок подошвы соседних фундаментов определяют исходя из формулы, в которой значение угла внутреннего трения грунта уменьшается — такую разность нельзя закладывать на глаз.
Там же: столбчатые фундаменты, разделённые осадочным швом, должны располагаться на одном уровне. Формально речь про здания, но принцип работает и для столбов забора: в точке стыка секций отметка должна совпадать.
Важно. если перепад между соседними столбами не измерен до заливки фундамента, различие в отметке подошвы компенсировать уже нечем — переделывать бетон дороже, чем на старте пройти линию рулеткой.
Длина столба: что даёт сортамент труб
Сортамент задаёт три диапазона длин.
Круглая труба по ГОСТ 10704-91
Немерная длина — минимум, ниже которого не режут: при диаметре свыше 30 до 70 мм не менее 3 м, свыше 70 до 152 мм не менее 4 м. Мерная длина — диапазон для столбов: до 70 мм от 5 до 9 м, свыше 70 до 219 мм от 6 до 9 м. Кратная длина режется с шагом не менее 250 мм, но не длиннее нижнего предела мерных труб.
Квадратная труба по ГОСТ 8639-82
Для квадратного профиля пункт 5 задаёт мерную длину от 5 до 9 м, тот же диапазон, что у круглой трубы. Отличие в допуске: предельное отклонение на общую длину плюс 100 мм — труба на 6 м может прийти до 6,1 м.
Столб под забор на склоне подбирается так: к глубине заложения прибавляется надземная часть и измеренный перепад между соседними точками. Одна длина трубы под весь периметр на уклоне не годится. Стоит свериться с тем, какой вес секции и нагрузку несёт столб: чем длиннее опора на перепаде, тем больше плечо у ветровой нагрузки.
Как рассчитать перепад по секциям
Пропуск шага даёт кривую линию верха забора.
- Замерить перепад: для каждой пары соседних точек установки столбов — разница высот именно между ними.
- Прибавить глубину заложения: одинаковую для всех столбов линии — разная глубина у соседних опор без необходимости противоречит логике пункта 6.13.7 СП 22.13330.2016.
- Подобрать длину по сортаменту: ближайшую мерную длину, которая перекрывает сумму глубины, надземной части и перепада с небольшим запасом.
- Сверить с допуском профиля: если столб режут из гнутого замкнутого профиля по ГОСТ 30245-2003, пункт 3.8 ограничивает отклонение по длине не более 60 мм — меньше, чем у квадратной трубы по ГОСТ 8639-82.
Секция между двумя столбами должна остаться горизонтальной, а не повторять уклон земли под собой, иначе каркас панели начинает работать не так, как заложено при сварке. Стоит свериться с материалом о том, как выровнять секции на склоне.
Резка и защита столбов на перепаде
На перепаде столбы почти всегда режут по месту: мерная длина редко ложится в расчёт без подрезки хотя бы одной опоры.
Скругление кромок после резки
ГОСТ 9.307-2021, пункт 4.3.14: острые углы и кромки изделий, за исключением технически обоснованных случаев, должны быть скруглены радиусом не менее 0,3 мм. Требование адресовано горячему цинкованию: на острой необработанной кромке после реза цинк ложится тоньше или не ложится вовсе, и эта точка потом ржавеет первой.
Крепление лаг к столбу на перепаде — отдельный момент: кронштейн ставится по факту готовой горизонтали секции, а не по одинаковой отметке от земли у каждого столба. Подробнее — в материале про крепление лаг кронштейнами.
Шпаргалка: сортамент труб для столбов на перепаде
К длине подземной и надземной части прибавьте измеренный перепад и сверьтесь с таблицей.
| Труба | Немерная длина | Мерная длина | Допуск |
|---|---|---|---|
| Круглая, св. 30 до 70 мм (ГОСТ 10704-91) | не менее 3 м | от 5 до 9 м | кратность 250 мм |
| Круглая, св. 70 до 219 мм (ГОСТ 10704-91) | не менее 4 м (до 152 мм) | от 6 до 9 м | кратность 250 мм |
| Квадратная электросварная (ГОСТ 8639-82) | — | от 5 до 9 м | плюс 100 мм |
| Гнутый замкнутый профиль (ГОСТ 30245-2003) | — | мерная и кратная | не более плюс 60 мм |
Частые вопросы
