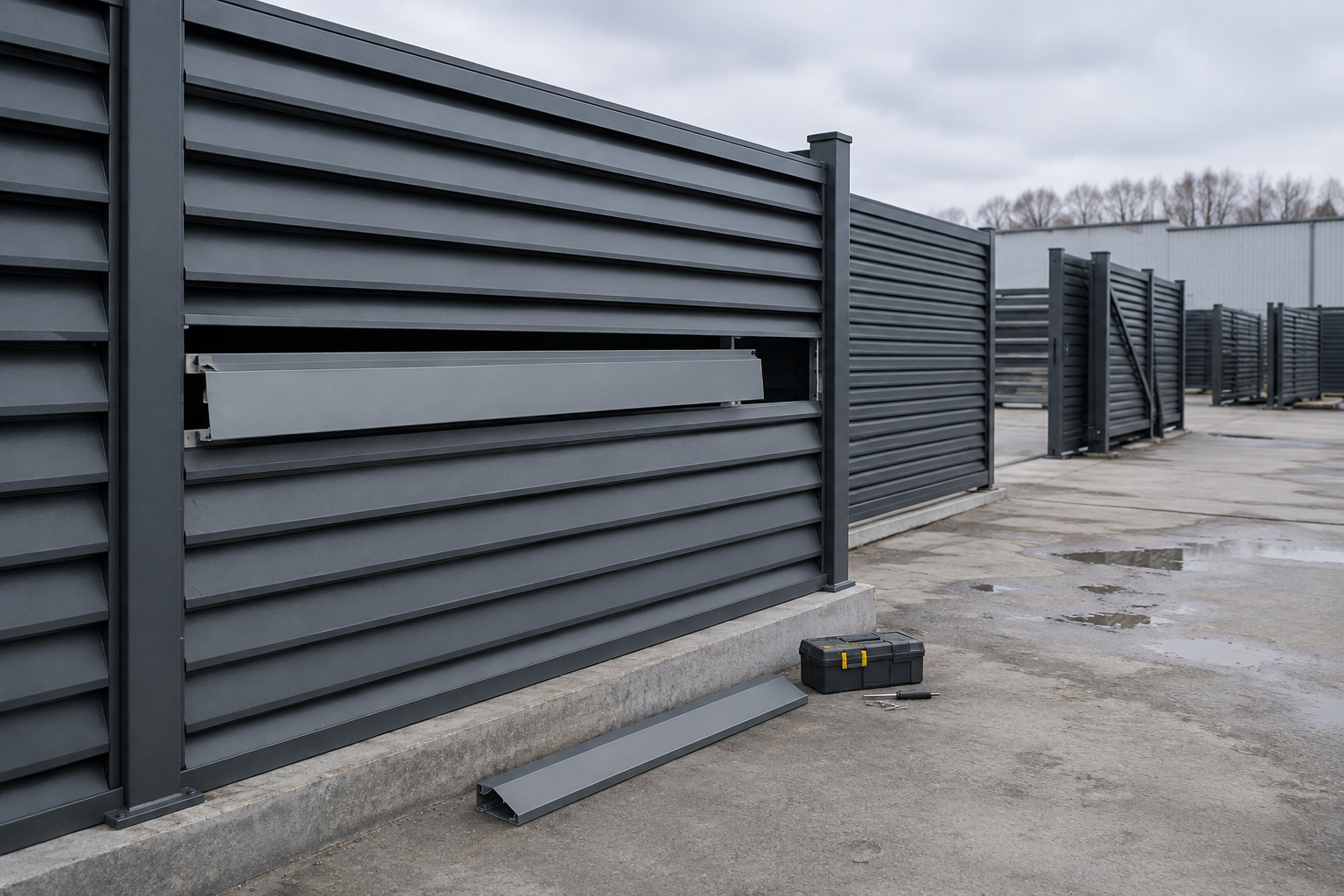

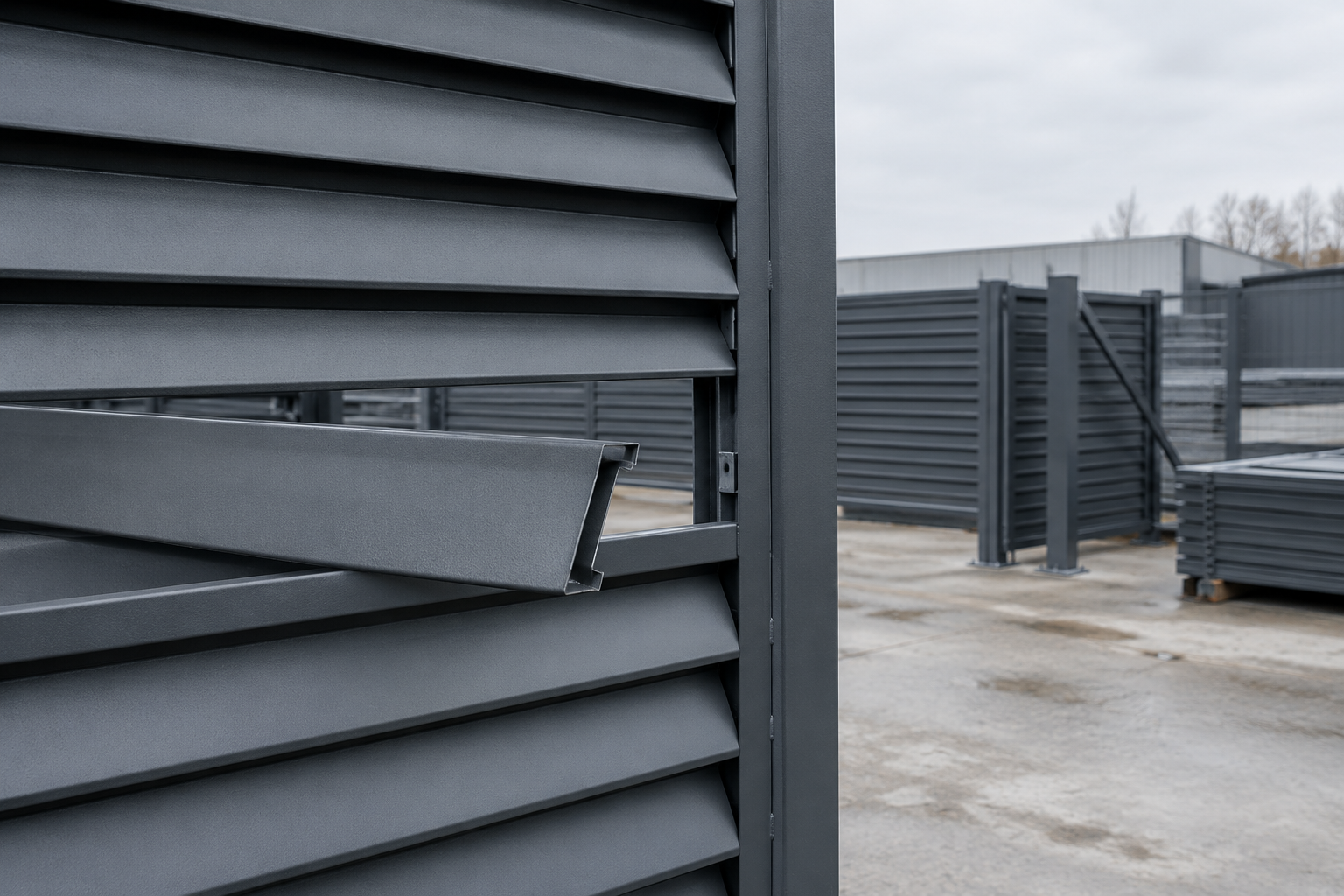

Ремонт забора-жалюзи: замена ламели в середине секции

Многие считают: замена ламели в заборе-жалюзи — это открутить старую планку и прикрутить новую, купленную на рынке «примерно такого же» цвета. На деле каждый узел точечного ремонта — крепёж, оцинковка, толщина металла, краска, ветровая нагрузка на середину пролёта — описан в ГОСТах и СП жёстче бытовых ожиданий.

Разберём пять узлов замены: сначала — что думает хозяин забора, потом — норма из документации.

Крепёж: почему шуруп с рынка может не подойти

Как думают: любой оцинкованный шуруп подходящей длины закрепит ламель не хуже заводского.

Как в норме: крепёж нормируется по размерам и полям допусков, а не только по длине и диаметру. ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» в приложении 2 задаёт поля допусков по ЕСДП СЭВ и по системе ОСТ: h14, В7, js15, СМ8, js17, СМ10.

Геометрию ламели тоже не проверяют «по ощущению». ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций», п. 5.8: «Геометрические размеры проверяют при операционном контроле измерительной металлической линейкой по ГОСТ 427, штангенциркулем МЦ-3 по ГОСТ 166». Ламель «на глаз» короче или толще соседних — повод замерить её перед монтажом.

При выборе материала для новой ламели полезно свериться, из чего вообще делают полотно жалюзи-ограждения — об этом статья про материалы ламелей для приватности.

Цинковое покрытие: сколько на самом деле «хватит»

Как думают: раз ламель блестит и без ржавчины, цинк «нормальный», а толщина покрытия неважна для одной вставки посреди пролёта.

Как толщину проверяют на объекте

ГОСТ 14918-2020 «Прокат листовой горячеоцинкованный. Технические условия» даёт расчётную привязку массы покрытия к толщине: «массе покрытия, нанесенного на единицу площади поверхности образца с двух сторон, равной 200 г/м2, соответствует расчётная толщина покрытия каждой стороны цинкового и железоцинкового покрытия 14 мкм». Для ламели это 14 мкм на сторону — норма, а не «на глазок».

Проверяют её не визуально. ГОСТ 9.307-2021 ЕСЗКС «Покрытия цинковые горячие. Общие требования и методы контроля», п. 8.2.1: «Метод основан на регистрации изменения магнитного сопротивления в зависимости от толщины покрытия. В качестве измерительных приборов используют магнитные толщиномеры». Без такого прибора соответствие норме доказать нечем.

Прочность сцепления и качество исходного металла

Второе заблуждение: цинк держится, если не видно отслоения. ГОСТ 14918-2020, п. 8.6: «Определение прочности сцепления цинкового и цинкалюминиевого покрытий со стальной основой проводят испытанием на изгиб на 180° по ГОСТ 14019». Проверка — изгиб под контролируемым углом, а не сгибание в руках.

Качество исходного проката тоже регламентировано: по п. 6.3 того же ГОСТ 14918-2020, «качество поверхности исходного проката должно соответствовать требованиям к группам отделки холоднокатаного проката I и II по ГОСТ 9045 или ГОСТ 16523 и группе отделки горячекатаного проката III по ГОСТ 16523». Без документа ламель с рынка формально не подтверждена.

Если на соседних ламелях уже есть царапины до металла — разумнее сразу оценить масштаб проблемы: как это делать, разобрано в статье про ремонт царапин на оцинкованном заборе.

Толщина ламели: когда оцинковка не спасёт

Как думают: чем тоньше металл, тем легче монтировать ламель, а цинк защитит её в любом случае одинаково хорошо.

Как в норме: ГОСТ 9.307-2021, п. 4.1.6: «Не рекомендуется цинковать изделия с толщиной стенки менее 2 мм из-за возможных деформаций и невозможности гарантировать толщину покрытия». Тонкая ламель «подешевле» рискует деформироваться уже на этапе цинкования, а заявленные 14 мкм производитель гарантировать не сможет.

Важно. ориентир при выборе замены — не «подойдёт по размеру», а толщина стали не менее 2 мм, иначе оцинковка формально не гарантирует ни ровного покрытия, ни отсутствия деформации.

Лакокрасочное покрытие: подкрасить или восстановить по правилам

Как думают: после установки новой ламели достаточно подкрасить царапины баллончиком в цвет забора, и вопрос закрыт до следующего сезона.

Как в норме: допустимый износ покрытия до серьёзного ремонта — не произвольное решение маляра. ГОСТ 9.401-2018 ЕСЗКС «Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов», п. 4.7: «Уровень разрушения покрытия, достигнутый к первому капитальному ремонту, должен оговариваться заинтересованными сторонами или приниматься в соответствии с настоящим стандартом». Предел износа краски — предмет согласования, а не «и так сойдёт».

После восстановления проверяют не только цвет, но и адгезию. П. 6.6.8 того же стандарта: «Адгезию определяют перед проведением ускоренных климатических испытаний и после испытаний для покрытий толщиной до 200 мкм по ГОСТ 15140-78». Баллончик без проверки адгезии этого не подтверждает.

Отдельный риск точечного ремонта — контакт разных металлов на стыке новой и старой ламели, он ускоряет коррозию. Механизм и защита разобраны в статье про электрохимическую коррозию оцинкованного забора.

Ветровая нагрузка: почему середина секции — не тихое место

Как думают: ветер бьёт по углам и верхним рядам забора, а ламель в середине секции почти не нагружена — крепить её можно «полегче».

Как в норме: забор-жалюзи — плоская сплошная конструкция, вся она попадает под аэродинамический расчёт. СП 20.13330.2016 «Нагрузки и воздействия», приложение В, таблица В.1, для участков плоских сплошных конструкций на земле приводит коэффициенты по зонам A, B, C, D: 2,1; 1,8; 1,4; 1,2. Коэффициент 2,1 — самый высокий в таблице. Зона нагрузки определяется геометрией всей конструкции, а не тем, что планка «одна и посередине».

Крепёж и толщина заменённой ламели должны выдерживать те же условия, что и весь пролёт, а не заниженные «на глаз».

Монтаж и хранение: типичные ошибки после замены

Как думают: раз секция уже стоит и меняется только одна планка, хранить и монтировать новую ламель можно как угодно — лишь бы быстро вкрутить.

Где хранить ламели до установки

ГОСТ 9.307-2021, п. 10.4, задаёт условия хранения готовых оцинкованных изделий: «хранение в закрытых помещениях либо под навесами, исключающее прямое попадание атмосферных осадков, а также образование конденсата внутри упаковки в связи с колебаниями температуры и влажности окружающей среды» и «складирование и хранение на деревянных подкладках». Ламель, оставленная на земле под открытым небом, нарушает оба условия ещё до монтажа.

ГОСТ Р 57278-2016, п. 5.2: «Конструкция ограждения должна обеспечивать простоту и удобство его монтажа с привлечением минимального количества материально-технических и людских ресурсов». Если замена одной планки требует разборки половины секции и бригады с нестандартным инструментом, монтаж изначально сделан не по этому принципу.

Перед закупкой запасных ламелей полезно свериться с расчётом полотна на пролёт, чтобы ремонт не разошёлся с секцией по шагу и количеству элементов — об этом статья про расчёт забора из сварных секций на участок.

Перед покупкой новой ламели и крепежа стоит свериться со списком:

• Допуски крепежа: поля допусков по ГОСТ 1144-80 — h14, В7, js15, СМ8, js17 или СМ10.
• Толщина стали: не менее 2 мм — иначе горячее цинкование по ГОСТ 9.307-2021 деформацию не исключает.
• Толщина покрытия: расчётные 14 мкм на сторону по ГОСТ 14918-2020, подтверждённые магнитным толщиномером.
• Группа отделки: подтверждена по ГОСТ 9045.

После установки, до сдачи работы, стоит проверить ещё несколько пунктов:

• Геометрия планки: замер штангенциркулем или линейкой по ГОСТ 427 и ГОСТ 166 в сравнении с соседними ламелями.
• Хранение до монтажа: закрытое помещение или навес, деревянные подкладки, без контакта с мокрым грунтом.
• Восстановление ЛКП: согласованный уровень износа покрытия и проверка адгезии по методике для нужной толщины слоя.
