Створка провисла на несколько сантиметров, петля скрипит при каждом открывании, а сварной шов у верхней навески пошёл трещиной. Первая мысль владельца — срезать столб болгаркой и переварить крепление заново. На деле столб чаще всего трогать не нужно: петли меняют прямо на месте, если правильно подобрать новую фурнитуру и приварить её по нормам, а не на глаз.
«Менять петли на глаз» и «менять петли по нормам» — это два документа. ГОСТ 31174-2017 задаёт, какую нагрузку должна выдерживать конструкция ворот. ГОСТ 24033-2018 описывает, как эту нагрузку проверяют на стенде. Домашнему ремонту стенд не нужен, но логика проверки подсказывает, что контролировать после замены.
Почему петли выходят из строя и когда замену делают без срезания столба
Петля — самый нагруженный узел распашных ворот: держит вес створки и принимает удар при каждом открывании. Металл в месте приварки работает на усталость — даже без превышения нормы тысячи циклов открывания постепенно расшатывают сварной шов.
- Коррозия шва: вода скапливается в стыке петли и столба, металл ржавеет изнутри, шов теряет сечение незаметно для глаза.
- Усталость соединения: многолетние циклы открывания-закрывания приводят к микротрещинам в катете шва.
- Перегрузка створки: обшивка профлистом добавляет вес, который петля не рассчитана нести.
- Ошибка монтажа: петля приварена с недостаточным катетом шва или с перекосом, деформация нарастает с первого дня.

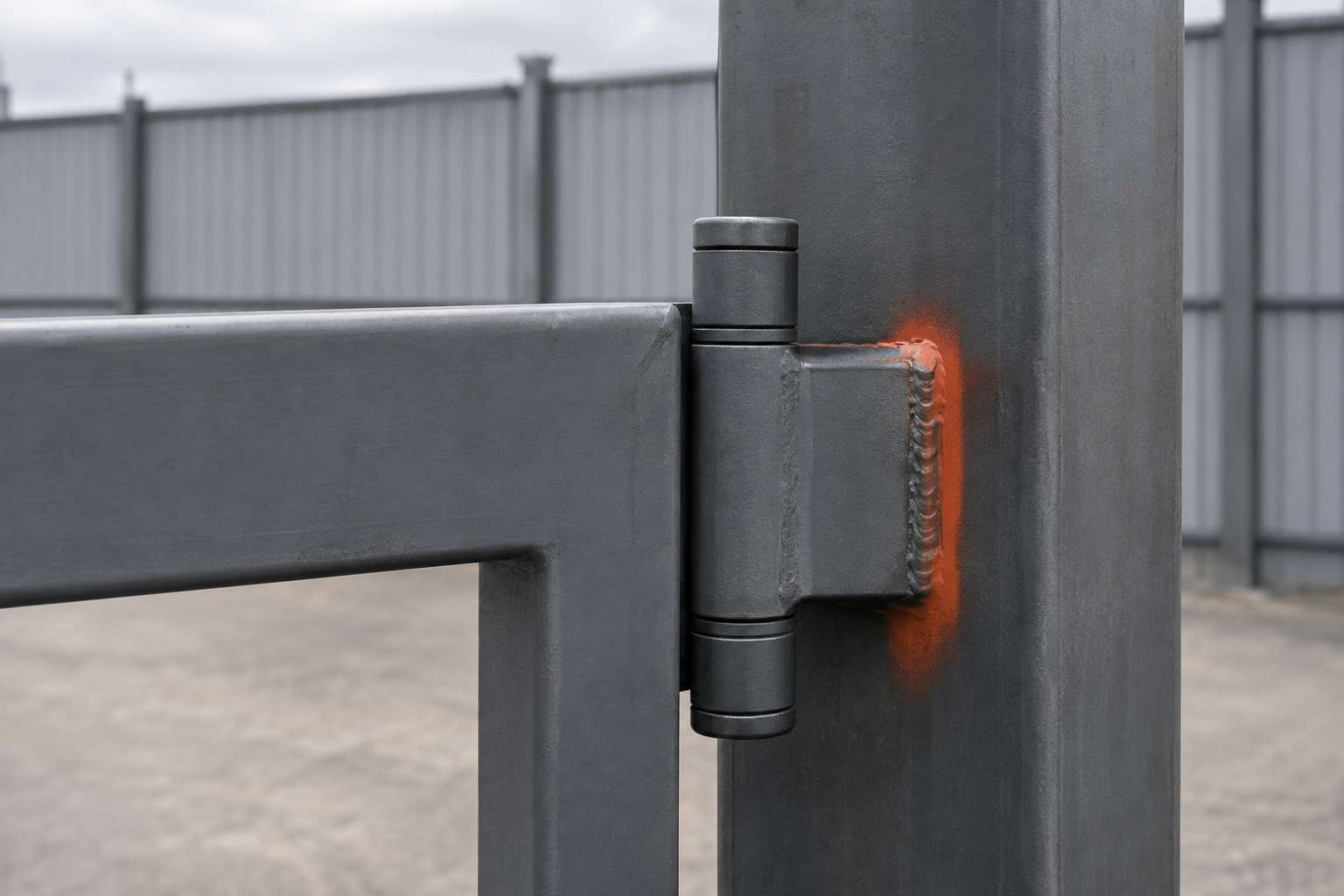

Столб обычно забетонирован ниже уровня промерзания, рядом отмостка или соседняя секция забора — срезать его значит разрушить монолит и заливать заново. Замена без срезания быстрее: старую петлю срезают заподлицо со столбом, зачищают место и приваривают новую с учётом тех же требований к нагрузке.
Важно. если новая петля рассчитана на нагрузку ниже той, что несла старая, повторное провисание случится в течение первого сезона — экономия на фурнитуре обходится дороже повторного ремонта.
ГОСТ 31174-2017: какую нагрузку должны держать петли
ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» задаёт нормативные значения для готовой конструкции. В таблице 2 для ворот с рамочными полотнами указана статическая нагрузка, действующая в плоскости полотна ворот, не менее 2000 Н. Это нагрузка, которую петли и вся навесная система обязаны выдерживать без разрушения и остаточной деформации.
Пункт 5.1.11 отсылает к смежному документу: «Требования к петлям — в соответствии с ГОСТ 5088». При подборе новой фурнитуры нужно ориентироваться не на абстрактное «покрепче», а на конкретный параметр из таблицы 2.
Что это значит при выборе петель
Продавцы фурнитуры чаще пишут вес створки в килограммах, а не нагрузку в ньютонах. Грубый пересчёт: 2000 Н — это около 200 кгс. Для секции из профильной трубы это петля с толщиной пластины от 6 мм и диаметром штыря от 20 мм — тонкие декоративные петли для калиток здесь не подходят.
ГОСТ 24033-2018: как проверяют прочность крепления петель
ГОСТ 24033-2018 «Окна, двери, ворота. Методы механических испытаний» описывает не изделие, а то, как проверить его соответствие требованиям. Пункт 9.1 поясняет: метод имитирует эксплуатационные нагрузки на крепление несущих деталей — верхних и нижних петель.
Процедура из пункта 7.7.1: образец закрепляют неподвижно не менее чем в восьми точках. Дома стенд не нужен, но суть та же: чем больше жёстких точек крепления у рамы вокруг петель, тем меньше нагрузка на сам сварной шов.
Пункт 7.8.4 указывает, что испытания на безотказность распашных ворот проводят так же, как испытания дверей: конструкция должна работать без заеданий не один раз, а долгий срок. Та же логика применяется при изготовлении — есть отдельное руководство по сварке распашных ворот из профильной трубы своими руками.
Как два стандарта дополняют друг друга при выборе петель
ГОСТ 31174-2017 и ГОСТ 24033-2018 не противоречат друг другу. Первый отвечает «что должно быть» — числовое значение нагрузки. Второй отвечает «как это проверить» — процедуру подтверждения экспериментом.
Это два шага. Сначала подбор петли ведётся от цифры из таблицы 2 ГОСТ 31174 — не менее 2000 Н в плоскости полотна. Затем, после монтажа, проверка по логике ГОСТ 24033: петля и крепление должны держать нагрузку без разрушений и без чрезмерного смещения створки.
Если провисание уже произошло из-за старых петель, до замены стоит разобраться, что к этому привело — разбор причин есть в статье «Как не допустить провисания распашных ворот».
Технология замены: сварка петель с соблюдением допусков
Замена петель без срезания столба — сварочная операция, и здесь действуют нормы на сварные соединения. Допуски задают два документа: ГОСТ 23118-2019 для стальных конструкций и ГОСТ 5264-80 для ручной дуговой сварки.
Допуски на положение и размеры после приварки
Пункт 6.7 ГОСТ 23118-2019 задаёт отклонение от проектного положения опорных рёбер и диафрагм жёсткости при передаче сосредоточенных нагрузок — 0,25 толщины ребра. Пункт 6.8 нормирует отклонение осей рёбер жёсткости, обеспечивающих устойчивость стенки: плюс-минус 10,0 мм. Пункт 7.1 даёт допуск на длину сборочных единиц при сварном соединении с накладками — плюс-минус 5,0 мм.
На практике: новая петля встаёт строго на место старой, без перекоса относительно оси столба — разница в 10-15 мм заставляет створку цеплять землю или оставляет лишний зазор снизу.

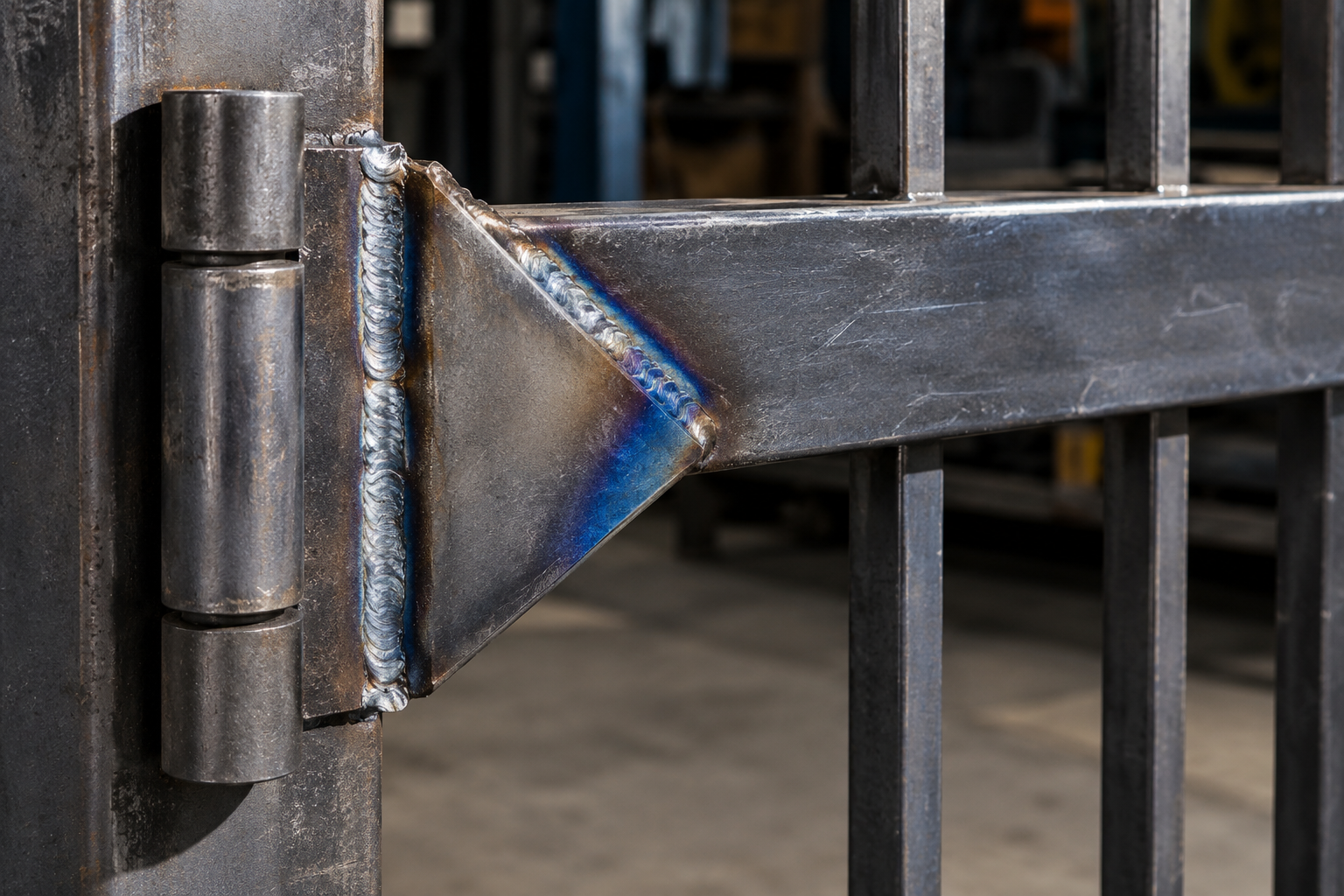

Требования к сварному шву
Пункт 9 ГОСТ 5264-80: «Размер и предельные отклонения катета углового шва должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм». Для петли из пластины 6-8 мм катет считают от толщины более тонкой детали, а не «с запасом».
Пункт 13 того же стандарта допускает выпуклость и вогнутость шва до 30% его катета, но вогнутость не должна уменьшать катет ниже проектного значения — идеально ровный валик не обязателен.
- Зачистка: старый шов и ржавчину срезают болгаркой до чистого металла, иначе новый шов ляжет на окалину и потеряет прочность.
- Разметка: положение новой петли переносят с обратной створки или по уровню, отклонение контролируют рулеткой и угольником.
- Прихватка: петлю фиксируют короткими прихватками в двух-трёх точках и проверяют открывание-закрывание до сварки по всей длине.
- Основной шов: варят угловой шов по расчётному катету без перегрева одной точки, короткими проходами с перерывами на остывание.
Технологию удобно свести с расчётом самих столбов — для сечения 100х100 мм подробности есть в статье про усиленное сечение опорных столбов ворот.
Как проверить качество замены без специального стенда
Дома нет стенда, но логика ГОСТ 24033-2018 переносится на ручную приёмку. Пункт 8.2.3: под контрольной нагрузкой в течение 300 ± 5 с в образце не должно возникать разрушений, а перемещение створки от исходного положения — не более 7% её ширины. Дома это проверяется без секундомера: створку удерживают открытой несколько минут, наблюдая, не появилась ли трещина у шва и не провисает ли она дальше.
Пункт 8.2.4 описывает остаточную деформацию после статической нагрузки, приложенной перпендикулярно плоскости полотна в зоне свободного угла. На практике: после нескольких циклов открывания проверяют, вернулась ли створка в исходное положение закрытия без зазора и перекоса.
- Ход без заеданий: створка открывается и закрывается плавно по всей дуге, без скрипа и рывков в петлях.
- Отсутствие провисания: при полном открывании край створки не опускается заметно ниже исходного уровня.
- Возврат в исходное положение: после закрывания замок и ответная планка совпадают без подгонки заново.
Если через несколько циклов открывания-закрывания ворота ведут себя так же, как в первый день после ремонта, шов держит нагрузку. Если за неделю появился новый скрип или заметный люфт, повторную приварку делают раньше, чем петля выйдет из строя окончательно.
| Параметр | Значение по ГОСТ 31174-2017 | Метод проверки по ГОСТ 24033-2018 |
|---|---|---|
| Статическая нагрузка на полотно | не менее 2000 Н (таблица 2) | контрольная нагрузка удерживается 300 ± 5 с без разрушений (п. 8.2.3) |
| Смещение створки под нагрузкой | не задано отдельным числом, требуется отсутствие разрушений | не более 7% ширины створки от исходного положения (п. 8.2.3) |
| Крепление петель | требования по ГОСТ 5088 (п. 5.1.11) | имитация эксплуатационных нагрузок на верхние и нижние петли (п. 9.1) |
| Остаточная деформация | не нормируется отдельно в ГОСТ 31174 | проверяется отдельным испытанием после снятия нагрузки (п. 8.2.4) |
| Проверка при многократном использовании | требуется как общее условие эксплуатации | испытания распашных ворот проводят так же, как для дверей (п. 7.8.4) |
Расчёт нагрузки на петли связан с массой и размерами створки: чем шире и тяжелее полотно, тем больше нагрузка на верхнюю навеску. При пересмотре габаритов ворот полезно свериться с методикой расчёта в статье «Распашные ворота из профильной трубы: расчёт размеров, изготовление и монтаж».
