Расчёт евроштакетника на 1 метр забора: формула и пример

«На метр забора нужно 10 штакетин: ширина плюс зазор 2 см — вот и посчитано на глаз» — самый частый совет в чатах застройщиков. Формула рабочая, если мерить рулеткой по видимому краю планки и не заглядывать в нормативы. Проблема в том, что ГОСТ 24045-2016 считает ширину профиля иначе, а ГОСТ Р 57278-2016 задаёт высоту забора, которую редко берут в расчёт заранее — разница между «на глаз» и «по норме» способна увеличить закупку металла или оставить забор без штакетника на последнем пролёте.

Дальше — шесть бытовых представлений о расчёте евроштакетника и то, что написано в стандартах.

Зазор между штакетинами: «на глаз 2 см» против монтажной ширины по ГОСТ

Народный способ — приложить рулетку к лицевой стороне планки и умножить. Годится для черновой прикидки, но кромки штакетины отбортованы, и расстояние, видное глазом по краю, не совпадает с тем, что закладывает завод и что определяет шаг крепления.

Что на самом деле называют шириной

ГОСТ 24045-2016 в п.4.6 разводит два понятия: монтажную ширину профилей B1 принимают равной расстоянию между серединами крайних полок, а общую ширину профиля B — равной расстоянию между кромками или отгибами крайних полок. Монтажная ширина всегда меньше общей — на величину отгиба с обеих сторон.

• Общая ширина: расстояние между крайними кромками планки — то, что видно глазом и меряется рулеткой в одно касание.
• Монтажная ширина: расстояние между серединами крайних полок по п.4.6 ГОСТ 24045-2016 — именно она идёт в расчёт шага крепления.
• Зазор по проекту: расстояние в свету между соседними планками, которое задаёт расчёт, а не глазомер бригады.

Подставите общую ширину вместо монтажной — расчёт получится с запасом в несколько миллиметров на планку, а на пролёте в десяток метров это лишняя штакетина.

Высота забора: «2 метра хватит» против обязательных 2,5 м

Вторая привычка — принимать высоту ограждения на глаз, «как у соседа», обычно это 1,8-2 м. ГОСТ Р 57278-2016 в п.5.4 задаёт нижнюю границу иначе: не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м. Полметра лишней высоты — это дополнительный ряд штакетника и другая ветровая парусность пролёта.

Пункт 6.4.2 того же документа требует, чтобы нижний край полотна основного ограждения находился над уровнем грунта или фундамента не выше 100 мм — щель под забором тоже нормирована. При расчёте суммарной высоты пролёта эти 100 мм вычитают из общей высоты забора до того, как делить остаток на высоту одной штакетины.

Важно. перед закупкой металла высоту забора сверяют с п.5.4 ГОСТ Р 57278-2016, а не с высотой соседского пролёта — экономия на одном ряду штакетника при пересчёте на весь периметр участка редко того стоит.

Ветровая нагрузка: забор «просто стоит» против аэродинамики СП

Третье заблуждение — «забор не парус, ветром его не свалит». СП 20.13330.2016 в приложении В.1.1 (таблица В.1) для участков плоских сплошных конструкций на земле задаёт разные аэродинамические коэффициенты c: 2,1, 1,8, 1,4 и 1,2 для зон A, B, C и D соответственно. Угол и край сплошного забора нагружены ветром почти вдвое сильнее, чем середина того же пролёта, хотя профиль один и тот же.

Пункт 11.1.3 того же свода даёт формулу: нагрузка wm определяется по формуле 11.2 как произведение w0, коэффициента k по высоте ze и коэффициента c. Значение w0 зависит от ветрового района, но сама формула объясняет практику: при одном w0 нагрузка на угловую секцию (c = 2,1) почти вдвое выше, чем на центральную (c = 1,2). Отсюда требование усиливать крайние и угловые пролёты, а не считать шаг опор одинаковым.

Толщина металла и цинка: «любой оцинкованный» против ГОСТ на горячее цинкование

Четвёртая привычка — считать, что оцинкованный лист защищён от коррозии при любой толщине стенки. ГОСТ 9.307-2021 в п.4.1.6 говорит обратное: не рекомендуется цинковать изделия с толщиной стенки менее 2 мм из-за возможных деформаций и невозможности гарантировать толщину покрытия. Это правило про горячее цинкование окунанием готовых сваренных изделий — столбов, рам, калиток, а не про рулонную сталь, из которой штампуют штакетник.

Почему сталь и покрытие считают порознь

Евроштакетник делают не окунанием в цинк, а из уже оцинкованного рулона: п.5.1.1 ГОСТ 24045-2016 требует рулонную оцинкованную сталь групп ХП и ПК с толщиной покрытия 1-го класса по ГОСТ 14918-2020. Приложение Б ГОСТ 24045-2016 при расчёте массы принимает плотность стали 7,85 г/см³, а массу цинка на 1 м² с двух сторон листа — 414 г. Толщину покрытия не берут на глаз: её считают по методике приложения Г ГОСТ 14918-2020, формула Г.1, на каждом образце отдельно.

• Толщина стенки для окунательного цинкования: не менее 2 мм по п.4.1.6 ГОСТ 9.307-2021 — правило для сварных рам, столбов и калиток, а не для листового штакетника.
• Масса цинкового слоя: справочно 414 г на 1 м² с двух сторон листа по приложению Б ГОСТ 24045-2016.
• Учёт покрытия в прочности: согласно примечанию 3 к таблице механических свойств ГОСТ 14918-2020, толщину покрытия не учитывают при расчёте временного сопротивления и предела текучести.

Толщина цинка красиво смотрится в паспорте профиля, но в несущую способность штакетины не входит и в формулу шага не подставляется — расчёт ведут по толщине стали. Какую толщину металла выбирать и как её проверить у поставщика, разобрано в статье про толщину металла евроштакетника для забора.

Количество штакетин на метр: «10 штук через 10 см» против формулы с монтажной шириной

Народный расчёт: количество на метр равно 1000, поделённой на сумму видимой ширины планки и зазора на глаз — отсюда «10 штук на метр» при зазоре 2 см. Нормативный расчёт использует монтажную ширину B1 по п.4.6 ГОСТ 24045-2016 и реальный зазор, заложенный в проект.

Пример на распространённом профиле: монтажная ширина 110 мм, проектный зазор 50 мм — шире «народных» 20 мм в том числе из-за ветровой нагрузки, разобранной выше. Шаг планки: 110 + 50 = 160 мм. Количество на погонный метр: 1000 / 160 = 6,25 шт/п.м — заметно меньше «народных» 10 штук. На заборе длиной 30 метров разница превращается в больше сотни штакетин экономии или перерасхода.

• Монтажная ширина профиля: берётся из чертежа завода или измеряется по п.4.6 ГОСТ 24045-2016 — между серединами крайних полок, а не по кромке.
• Проектный зазор: задаётся расчётом ветровой нагрузки на конкретный пролёт, а не подбирается на глаз.
• Длина пролёта: берётся между осями столбов, а не измеряется на глаз вдоль готового забора.

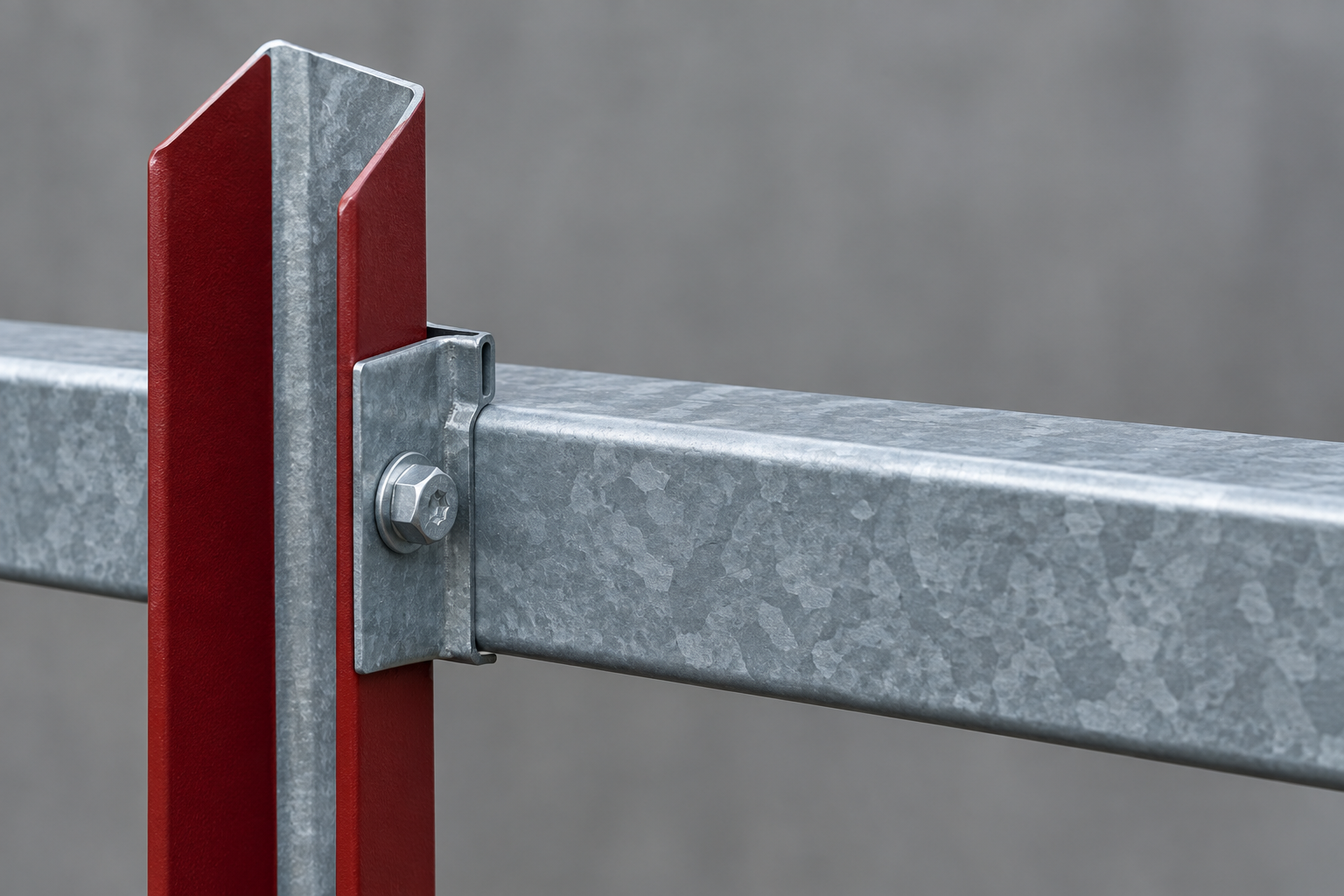

Крепёж и опоры: «саморез на глаз» против ГОСТ на шурупы, болты и трубы

Пятая привычка — крепёж берут «какой найдётся». Почти каждая его деталь тоже описана стандартом.

Что нормируют ГОСТы на крепёж

ГОСТ 1144-80 регламентирует шурупы с полукруглой головкой: для латуни табличную массу умножают на коэффициент 1,08 — такой крепёж тяжелее и дороже стального той же геометрии. ГОСТ 7798-70 — болты с шестигранной головкой класса точности B, резьба от 6 до 48 мм. Трубы для столбов по ГОСТ 3262-75 (п.1.4) допускают отклонение по массе не более +8% — этот запас закладывают при заказе металла.

• Шурупы: ГОСТ 1144-80, для латунного исполнения масса умножается на коэффициент 1,08 против стального крепежа той же геометрии.
• Болты: ГОСТ 7798-70, класс точности B, диаметр резьбы регламентирован в диапазоне 6-48 мм.
• Трубы под столбы: ГОСТ 3262-75, п.1.4, предельное отклонение по массе — не более +8%.

Перерасход крепежа обычно из того же источника, что и перерасход штакетника: шаг посчитан по видимой, а не монтажной ширине. Как крепить евроштакетник на профильной трубе, разобрано в статье про забор из профильной трубы с евроштакетником.

Итоговая формула: подставляем нормативные цифры вместо «на глаз»

Формула целиком: количество штакетин на погонный метр равно 1000, делённой на сумму монтажной ширины B1 по п.4.6 ГОСТ 24045-2016 и зазора по проекту в миллиметрах. Для примера с шириной 110 мм и зазором 50 мм получается 6,25 шт/п.м вместо «народных» 10. Высоту пролёта закладывают не менее 2,5 м по п.5.4 ГОСТ Р 57278-2016, а щель под нижним краем — не выше 100 мм по п.6.4.2.

Пересчитывать формулу руками на весь периметр участка долго и легко ошибиться, особенно если пролёты разной длины и на углах нужен другой шаг опор из-за ветровой нагрузки. Количество штакетника, труб и крепежа удобнее прикинуть через готовый калькулятор металла на забор — он берёт на входе монтажную ширину, зазор и длину пролёта.

Сколько в итоге стоит такой забор под ключ с учётом всех норм — разобрано в статье про цену сварного забора за метр.

Частые вопросы
