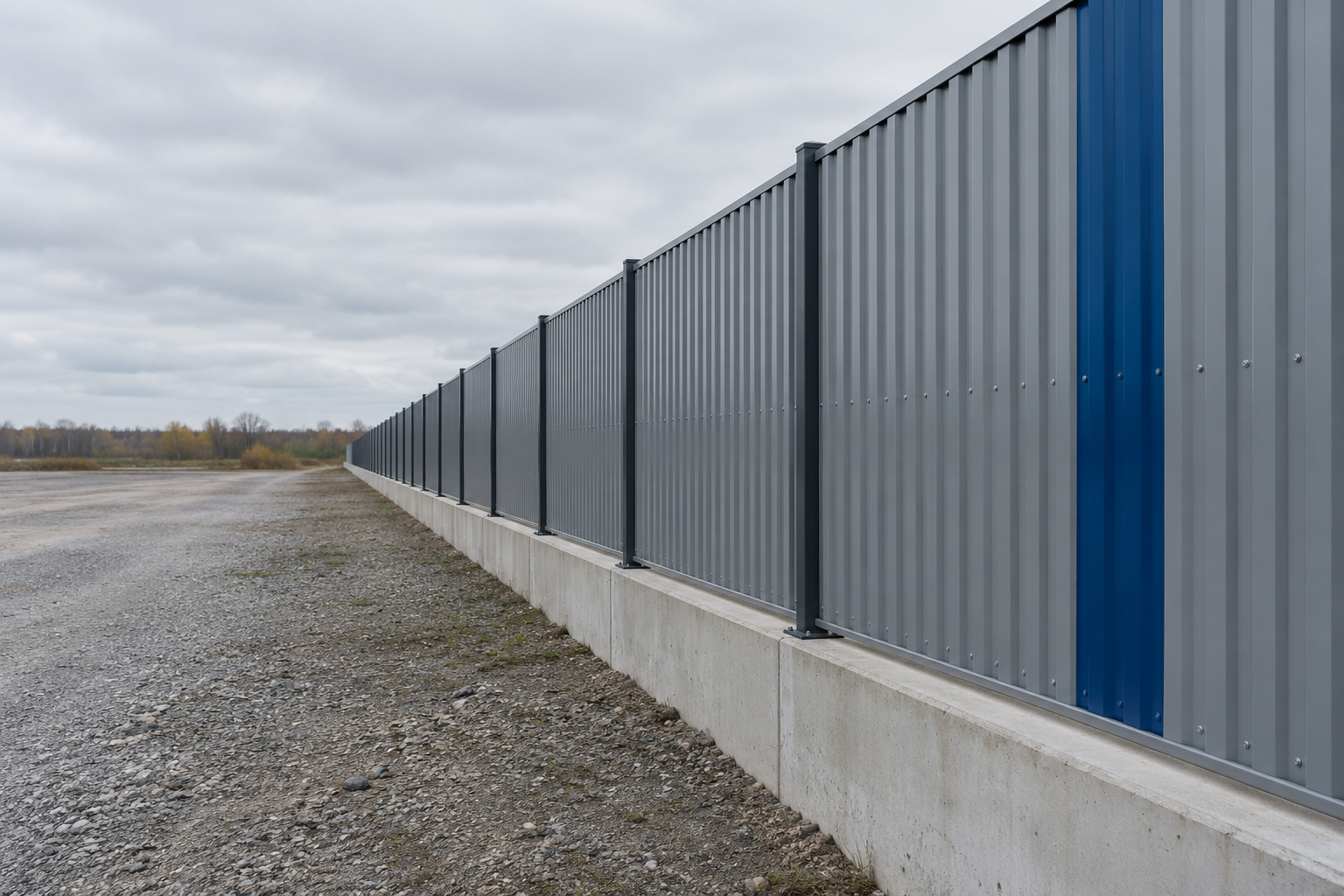

«Чем выше волна профнастила, тем крепче забор» — удобное правило, которым руководствуются, выбирая между С8, С10 и С20 по прайсу поставщика. На практике оно работает только наполовину. Волна повышает жёсткость листа на изгиб, но одновременно увеличивает площадь, которую ловит ветер: забор стоит отдельно, и ветер обходит его со всех сторон, а не гасится соседними конструкциями, как у стены дома. Для отдельно стоящих плоских сооружений СП 20.13330.2016 задаёт аэродинамический коэффициент до 2,1 — против 1,2 на других участках той же плоскости. Значит, выбор марки профнастила — расчётная задача, где высота гофры влияет и на прочность, и на парусность.
Марки С8, С10, С20: что стоит за буквами и цифрами
Буква «С» расшифрована в ГОСТ 24045-2016. Раздел 4.1.1 делит профили по назначению, и для буквы С формулировка звучит так: «С — для стеновых ограждений, выполняющих несущую и ограждающую функции». Забор — как раз тот случай: профиль одновременно держит форму и закрывает пролёт от посторонних глаз.
Цифра в марке — высота гофры в миллиметрах: у С8 она 8 мм, у С10 — 10 мм, у С20 — 20 мм. Раздел 4.3 задаёт границы диапазона: гофрированные профили — это прокат с гофрами трапециевидной формы «высотой h от 15 до 160 мм для настилов и от 8 до 44 мм — для стенового ограждения». Ряд С8-С20 — нижняя часть этого диапазона, а марки С35 и выше — лишний для забора запас жёсткости.
Как нормы считают ветровую нагрузку на забор
Ветровая нагрузка не берётся на глаз — раздел 11.1.3 СП 20.13330.2016 задаёт базовую формулу: «Нормативное значение средней составляющей основной ветровой нагрузки w m в зависимости от эквивалентной высоты z e над поверхностью земли следует определять по формуле w m = w 0 k ( z e ) c , (11.2)». Три множителя: давление ветра по региону, поправка на высоту и местность, аэродинамический коэффициент по форме и положению конструкции.
Таблица 11.1 из раздела 11.1.4 даёт давление ветра по районам: «Ветровые районы (принимаются по карте 2 приложения Е) Ia I II III IV V VI VII w 0 , кПа 0,17 0,23 0,30 0,38 0,48 0,60 0,73 0,85». Разброс почти в пять раз между Ia и VII районом — профиль из чужого региона может не подойти.
Угол забора нагружен сильнее середины
Приложение В, таблица В.1 для плоских сплошных конструкций на земле — а забор именно такая конструкция — даёт: «Участки плоских сплошных конструкций на земле (см. рисунок В.1) A B C D 2,1 1,8 1,4 1,2». Участок A — край и угол, D — середина пролёта: угловая секция нагружена почти вдвое сильнее середины при том же ветре и профиле. Раздел 11.2 нормирует ещё и пиковую ветровую нагрузку — кратковременные порывы, которые обычно и гнут лист, а не постоянный ветер.
Важно. расчёт на угловые и торцевые секции забора нельзя вести по тем же цифрам, что и на середину пролёта — коэффициент там почти вдвое выше, и гнёт обычно именно крайние секции.

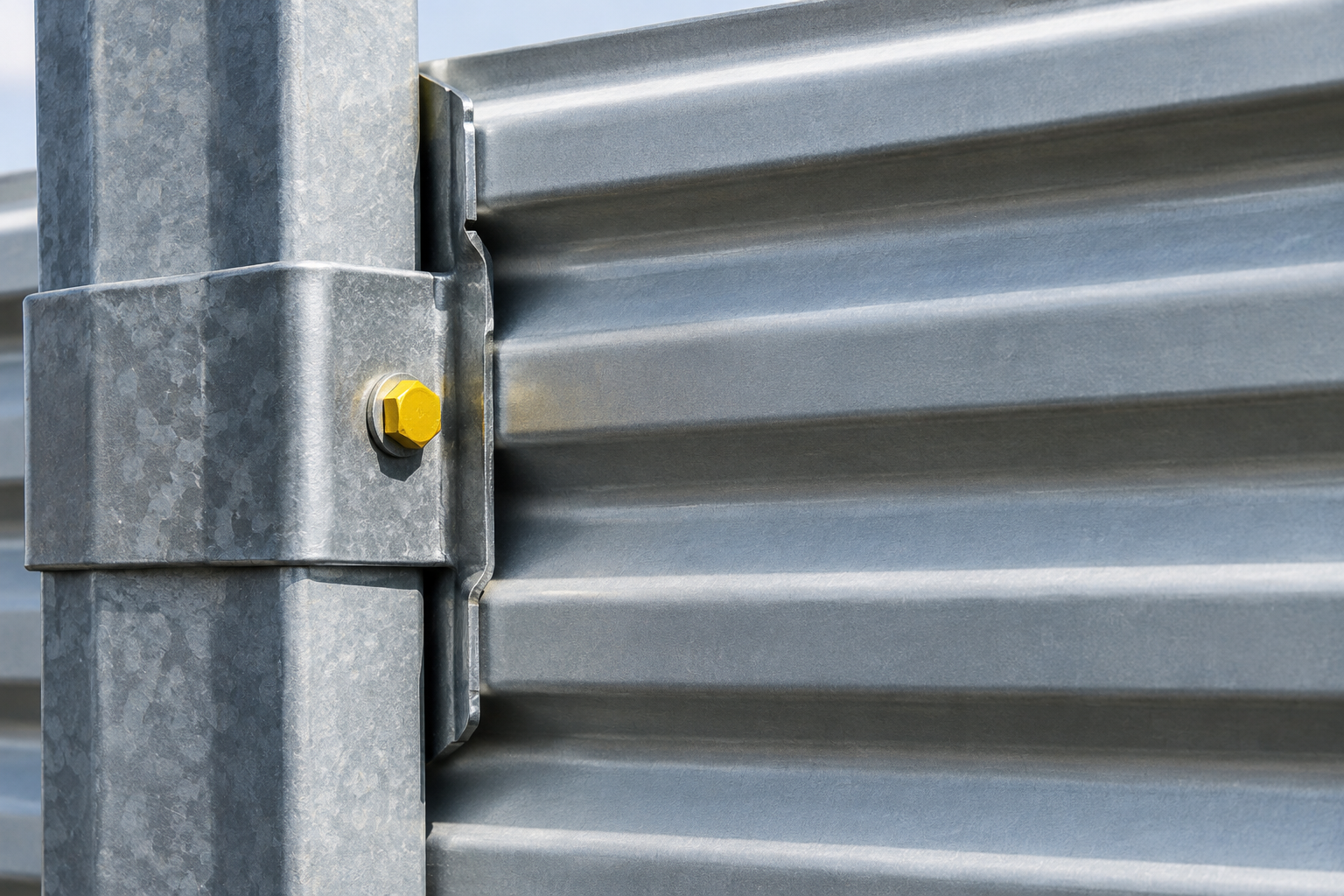

Парусность против жёсткости: где баланс
Высокая гофра увеличивает жёсткость сечения, но не увеличивает саму площадь листа — она остаётся такой же, как у соседа с С8. Парусность на единицу площади растёт не от высоты гофры напрямую, а от того, что жёсткий профиль часто ставят с увеличенным шагом лаг, надеясь на его прочность — и тогда каждая опора принимает больше нагрузки.
Раздел 4.4 ГОСТ 24045-2016 требует одинаковой ширины полок гофров: «Ширина полок гофров профиля, расположенных в одной плоскости, должна быть одинаковой, кроме крайних полок, разница по ширине которых должна быть не менее 2 мм». От равномерности полок зависит, будет ли лист работать как единая плоскость или начнёт играть гофрами при порывах. Раздел 4.7 допускает усиление рёбрами жёсткости: «Полки и стенки гофров профиля могут быть плоскими или иметь продольные ребра жёсткости высотой до 10 мм… выполненные в процессе профилирования». Такие рёбра поднимают сопротивление изгибу без роста высоты волны — альтернатива переходу с С10 сразу на С20.
- С8: минимальный момент сопротивления в ряду, требует более частого шага опор.
- С10: компромисс между жёсткостью и стоимостью при стандартном шаге столбов.
- С20: максимальный запас на изгиб, оправдан на открытых и ветреных участках.
| Марка | Высота гофры h, мм | Диапазон по ГОСТ 24045-2016 | Особенность |
|---|---|---|---|
| С8 | 8 | Нижняя граница 8-44 мм | Наименьший момент сопротивления |
| С10 | 10 | Ближе к нижней границе | Компромисс жёсткости и цены |
| С20 | 20 | Середина диапазона | Повышенный запас на изгиб |
Каркас несёт ту же нагрузку, что и лист. Выбор марки профнастила неотделим от диаметра трубы для столбов — разобрано в статье про диаметр трубы для забора из профнастила.
Как выбрать профиль под свой участок
Итоговая нагрузка на лист зависит от региона, высоты забора, местности и положения секции. Для типового забора высотой около двух метров в спокойном регионе с закрытой застройкой запаса С8 или С10 обычно достаточно — если толщина металла и шаг опор подобраны под лист, а не взяты по привычке.
- Ветровой район: определяет давление w0 — от 0,17 до 0,85 кПа по таблице 11.1.
- Тип местности: открытая степь или возвышенность нагружает забор сильнее плотной застройки.
- Положение секции: угловые и торцевые пролёты закладывать с запасом.
- Толщина металла и шаг опор: компенсируют недостаток высоты гофры не хуже перехода на более высокую марку.
Как толщина металла компенсирует недостаток высоты гофры, разобрано в статье о расчёте толщины металла для забора. На открытом участке — берег, степь, возвышенность — разница между С8 и С20 перестаёт быть вопросом эстетики. Характеристики С8 разобраны в материале про оцинкованный профнастил С8 для забора.
Оцинковка — запас прочности, но не по ветру
ГОСТ 14918-2020 регламентирует прокат, из которого делают лист: «Оцинкованный прокат предназначен для изготовления профилированных, штампованных и сварных изделий, а также металлических изделий методами изгиба и соединением в замок». И поясняет принцип защиты: «Антикоррозионная защита, получаемая за счёт покрытия, пропорциональна массе или толщине покрытия». Оцинковка продлевает срок службы листа, но не увеличивает сопротивление изгибу под ветром — толщина цинкового слоя и её влияние на срок службы разобраны в статье про толщину цинкового покрытия.
Ограждения периметровой защиты по ГОСТ Р 57278-2016 — отдельная категория, не дачный забор. Раздел 6.4.1 классифицирует полотно: «Полотно основного ограждения по исполнению подразделяют: — на просматриваемое или глухое; — сплошное или секционное; — жёсткое или гибкое» — профнастил тут глухое, сплошное и жёсткое полотно. А высота из раздела 5.4 — «Высота ограждения должна быть не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м» — к дачному участку отношения не имеет.
Частые вопросы
Частые вопросы
