Для опор освещения по периметру участка есть два законных варианта трубы: горячеоцинкованная сталь с покрытием не менее 30 мкм по ГОСТ 3262-75 или окрашенная труба, где вся несущая способность держится на сварном шве по ГОСТ 30245-2003. У фундамента похожая развилка: бетонирование по СП 70.13330.2012 или винтовые сваи с проверкой погружения по СП 45.13330.2017. У каждого пути своя цена и свой риск — выбор остаётся за заказчиком.
Два законных пути: сталь с цинком или сталь с краской

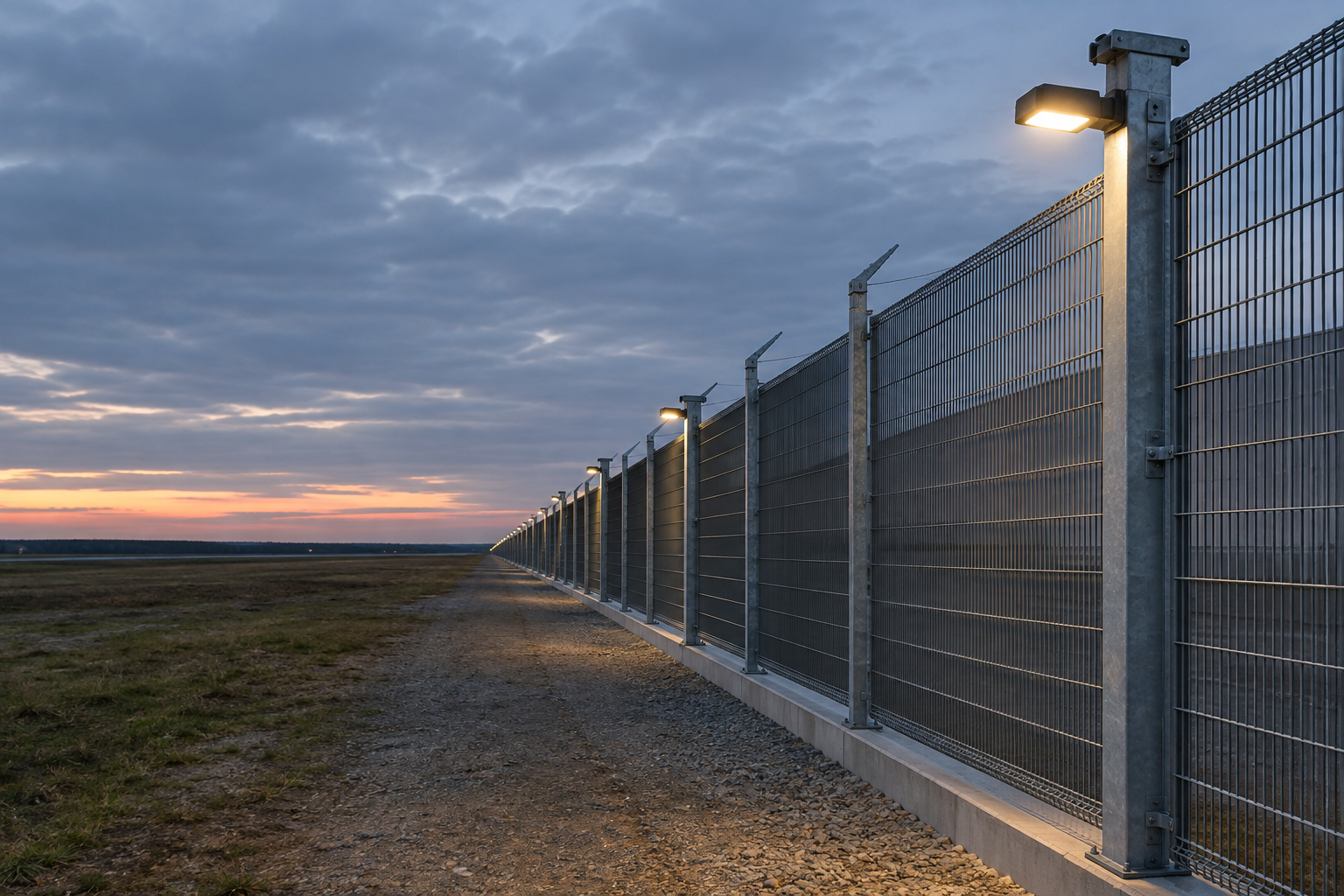

Опора освещения — труба, вкопанная или забетонированная в грунт, на верхнем конце которой закреплён светильник. Горячее цинкование по ГОСТ 3262-75 даёт сплошное покрытие не менее 30 мкм — слой, принимающий коррозию на себя вместо металла трубы.
Окрашенная труба без цинка дешевле, но защита держится только на слое краски и на качестве сварного шва. Тот же ГОСТ 3262-75 в пункте 2.7 оговаривает: на поверхности оцинкованных труб не допускается пузырчатость, посторонние включения и отслаивание покрытия от основного металла. Проверить это стоит визуально. Если периметр совмещают с дополнительным оборудованием, выбор трубы стоит сверять с общим списком основного и дополнительного оборудования ограждения.
Вариант А: опоры из горячеоцинкованной трубы
Проверить цинковое покрытие на глаз нельзя — нужен толщиномер и понятная процедура замера.
Толщина покрытия: как её проверяют
ГОСТ 9.307-2021 в пункте 8.2.1 требует: за результат измерения толщины покрытия принимают среднее арифметическое значение не менее пяти измерений у краёв и в середине контролируемой поверхности одного изделия.
Пункт 7.14 того же стандарта прописывает судьбу бракованной партии жёстко: при неудовлетворительных результатах контроля толщины и прочности сцепления проводят повторный контроль на удвоенном количестве изделий, а при повторном неудовлетворительном результате всю партию бракуют.
Длина трубы и обрезка под размер
ГОСТ 8639-82 задаёт для стальных квадратных электросварных труб немерную длину от 1,5 до 11 метров. Подрядчик режет трубу под высоту столба сам, остаток идёт на короткие пролёты.
- Толщина покрытия: не менее 30 мкм, проверяется минимум пятью измерениями на изделие.
- Внешний вид: без пузырчатости, окислов, спекшейся шихты и отслоений.
- Партия: при повторном браке бракуется целиком, а не выборочно.
- Длина заготовки: от 1,5 до 11 метров, обрезка — задача монтажника.
Важно. если поставщик не может показать протокол измерения толщины покрытия хотя бы по пяти точкам на трубу, доказать соответствие ГОСТ 3262-75 нечем — документ стоит требовать до оплаты.
Вариант Б: окрашенная труба и сварные швы
У профильной трубы вся несущая способность держится на продольном сварном шве. ГОСТ 30245-2003 в пункте 4.12 требует, чтобы временное сопротивление разрыву продольного шва было не менее 0,95 временного сопротивления разрыву основного металла. Труба с нарушением сварки порвётся именно по шву.
Для труб круглого сечения по ГОСТ 10704-91 действует смежное требование: по требованию заказчика трубы мерной и кратной длины II класса точности должны быть с заторцованными концами с одной или двух сторон — это убирает острые кромки на срезе под кронштейн светильника.
| Критерий | Вариант А: оцинкованная труба | Вариант Б: окрашенная труба |
|---|---|---|
| Защита от коррозии | Сплошное цинковое покрытие от 30 мкм | Только слой краски, уязвима на сколах и на шве |
| Контроль качества | Замер толщины в пяти точках, при повторном браке бракуется вся партия | Проверка прочности шва — не менее 0,95 от прочности металла |
| Обслуживание | Практически не требуется | Периодическая подкраска, особенно у шва |
| Нормативная база | ГОСТ 3262-75, ГОСТ 9.307-2021 | ГОСТ 30245-2003, ГОСТ 10704-91 |
Фундамент: бетонирование или винтовые сваи

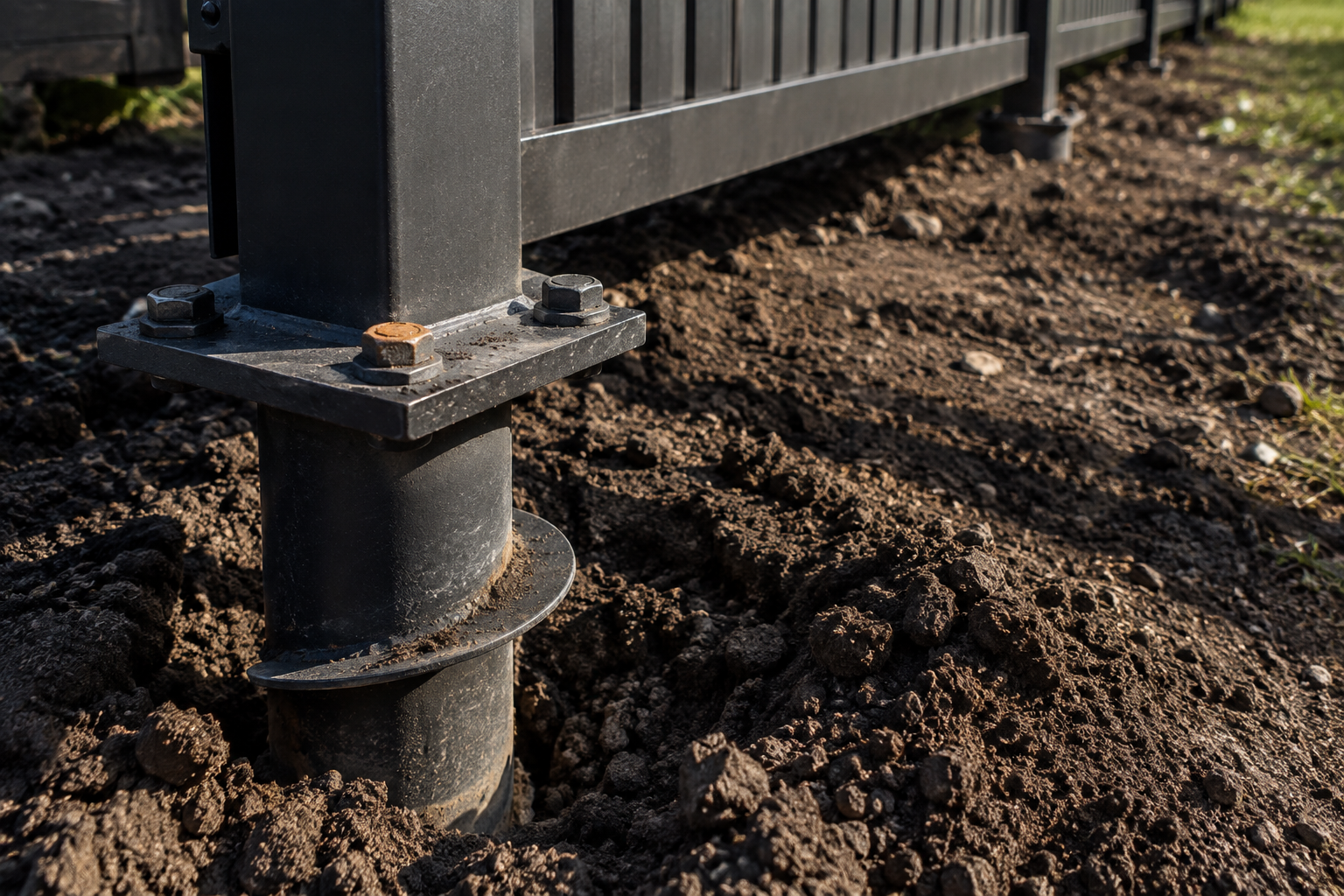

Бетон прочнее держит опору при ветровой нагрузке, но требует времени и своей технологии зимой. Винтовые сваи ставятся быстрее и не зависят от температуры бетона, но требуют контроля глубины погружения.
Зимнее бетонирование способом термоса
СП 70.13330.2012 в пункте 5.11.8 описывает способ термоса: начальная температура уложенного бетона должна быть в интервале от 5 до 10 °C, и в этом интервале нужно удерживать среднюю температуру бетона в течение 5-7 суток.
Для сложных грунтов имеет смысл геотехнический мониторинг. СП 22.13330.2016 определяет его как комплекс работ на натурных наблюдениях за поведением конструкций сооружения и грунтового массива вокруг. На закарстованных территориях правило другое: тот же СП 22.13330.2016 в пункте 6.12.8а называет поверхностными проявлениями карстовых деформаций карстовые воронки и замкнутые понижения рельефа от оседаний земной поверхности. Если рядом такие воронки уже встречались, фундамент проектируют отдельно. Если периметр совмещается с видеонаблюдением, тип фундамента стоит согласовывать сразу — подробнее в статье про ограждение периметра с системой видеонаблюдения.
Снеговая нагрузка и земляные работы
Зимняя нагрузка на опору — не только вес трубы и светильника. СП 20.13330.2016 в пункте 10.11 указывает: для районов со средней температурой января минус 5 °C и ниже пониженное значение снеговой нагрузки устанавливают не ниже 0,5 от её полного нормативного значения. Расчёт мощности и количества светильников удобнее разбирать по нормам освещённости в статье про освещение по периметру ограждения.
Перед прокладкой кабеля есть требование, которое часто пропускают. СП 45.13330.2017 в пункте 10.2 требует: плодородный слой почвы на площади, занимаемой выемками, до начала земляных работ должен быть снят и перемещён в отвалы для рекультивации.
Если грунт скальный, СП 45.13330.2017 в пункте 9.12 добавляет: откосы профильных выемок в скальных грунтах, не подлежащие креплению, должны быть очищены от неустойчивых камней в процессе разработки каждого яруса.
Как контролировать монтаж и не переплачивать
Несколько проверок заказчик может сделать сам, не разбираясь в стандартах на уровне инженера.
- Погружение сваи: по СП 45.13330.2017 (пункт 12.1.12) сваи до 10 м, недопогружённые более чем на 15% глубины, и более длинные — более чем на 10%, подлежат обследованию.
- Очистка откосов: неустойчивые камни снимают по каждому ярусу разработки, а не в конце.
- Протокол по цинку: минимум пять измерений толщины покрытия на трубу.
- Термос зимой: температура бетона в интервале 5-10 °C в течение 5-7 суток.
Эти пункты стоит закладывать в техническое задание подрядчику заранее — как сформулировать требования, разобрано в статье про техническое задание для подрядчика.
