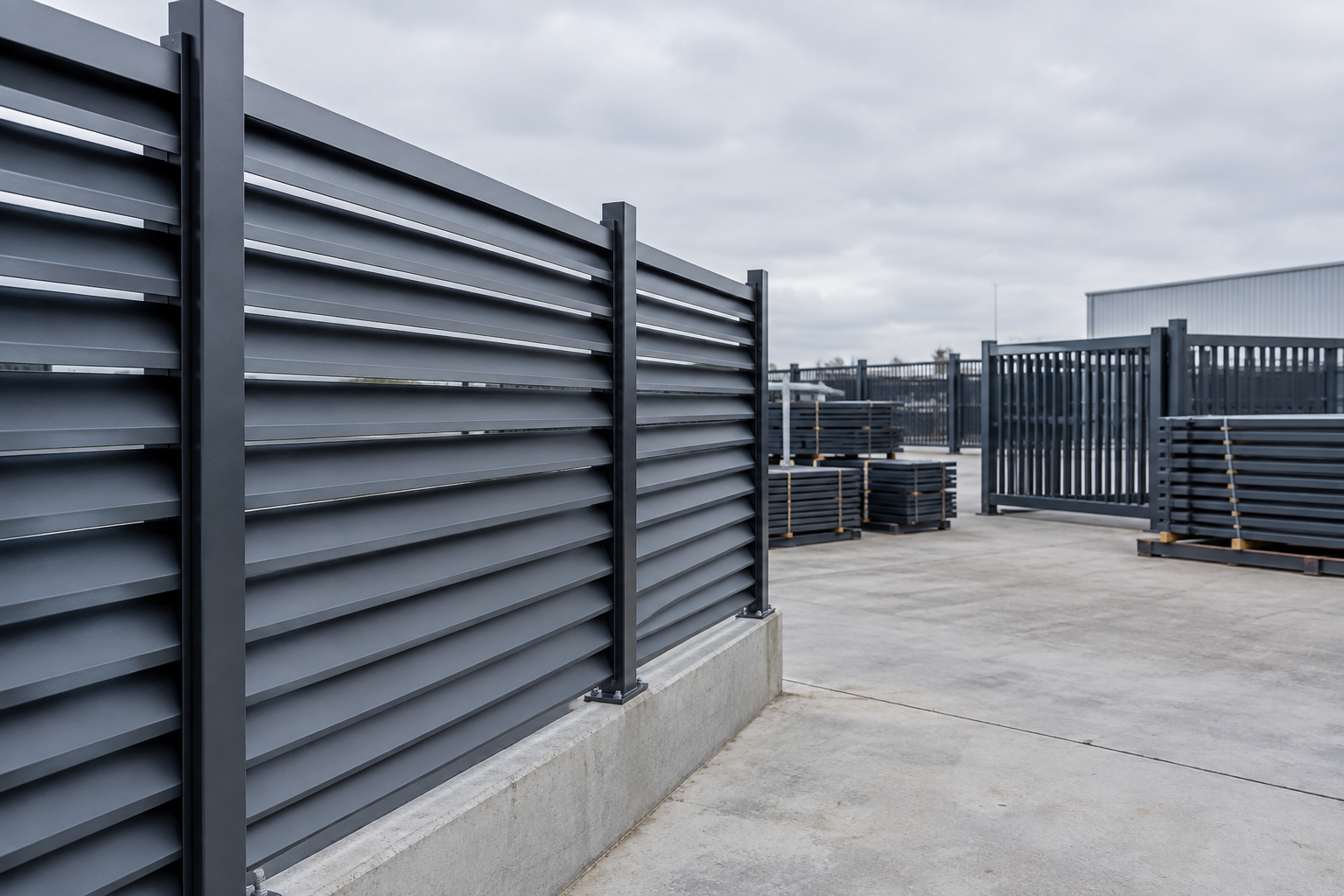

В заборе-жалюзи нет ни одной горизонтальной прожилины, к которой ламель крепится саморезом. Вместо этого стоят вертикальные направляющие, и ламель заходит в паз под углом, а держится враспор по всей высоте секции. Отсюда и разница в требованиях: направляющая — не декоративная планка, а несущий элемент каркаса, который должен нести вес полотна и ветровую нагрузку.
Дальше разберём, какой профиль брать под направляющие, с каким шагом их резать и в какой последовательности собирать секцию.
Чем направляющие забора-жалюзи отличаются от прожилин обычного забора
В классическом штакетнике прожилины идут горизонтально и служат основой, к которой саморезами крепится вертикальный штакетник. Нагрузка на каждый крепёж отдельная: сорвало один саморез — штакетина держится на соседних.
В заборе-жалюзи логика другая. Ламель заходит в паз вертикальной направляющей и опирается на неё по всей своей длине, а не в двух-трёх точках. Секция держится за счёт того, что направляющая — это гнутый сварной профиль, попадающий под ГОСТ 30245-2003. Стандарт прямо говорит, для чего предназначены такие профили: они распространяются на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций. То есть направляющая забора-жалюзи технически — это тот же тип проката, что стойки и каркасы, просто меньшего сечения и с пазом под ламель.
- Несущая функция: направляющая держит вес всей вертикальной полосы ламелей, а не одного крепежа.
- Работа враспор: ламель фиксируется по всей высоте паза, а не точечно, поэтому люфт и перекос минимальны.
- Требования к жёсткости: сечение и толщина стенки подбираются как для конструкционного профиля, а не для отделочной планки.
Именно поэтому тонкостенный профиль под направляющие не подходит — он не выдержит пролёт между опорами при ветровой нагрузке на плотное полотно.
Сечение профиля для направляющих: что регламентирует ГОСТ 30245
Для вертикальных направляющих забора-жалюзи используют два типовых сечения гнутого сварного профиля — квадрат 60х60 мм и прямоугольник 60х40 мм. Это тот же стандарт, что применяется для стоек ограждений, и маркировка профиля читается по единой схеме.
Как читается обозначение профиля
ГОСТ 30245 задаёт единый порядок записи: высота, ширина, толщина стенки и марка стали. В самом стандарте приведён пример: условное обозначение гнутого сварного профиля высотой 180, шириной 100, толщиной стенки 5 мм из стали С245 по ГОСТ 27772 записывается как 180 x 100 x 5 ГОСТ 30245. Направляющая сечением 60х60 или 60х40 читается по той же логике. Когда заказываете профиль на завод, достаточно назвать эти три числа и марку стали, чтобы получить сечение, которое встанет в паз ламели без доработки.
Толщина стенки и длина хлыста под резку
Толщина стенки направляющей подбирается под расчётную нагрузку — у квадрата 60х60 она обычно больше, чем у прямоугольника 60х40, потому что квадратное сечение работает одинаково в обе стороны, а прямоугольное — в основном в одной плоскости. Профили ГОСТ 30245 изготавливают длиной от 6,0 до 12,0 м, а по согласованию потребителя с изготовителем — от 4,0 до 13,0 м. Это тот хлыст, из которого режут заготовки под высоту забора. Похожий принцип выбора сечения и толщины стенки под несущую конструкцию применяется и в заборах из профильной трубы с евроштакетником, где крепёж штакетника тоже завязан на сечение направляющей трубы.
Какое сечение выбрать: квадрат или прямоугольник
Оба сечения работают в паре с ламелью под углом 45°, но по-разному ведут себя на пролёте и по-разному встают в узел крепления к опоре.
| Параметр | Квадрат 60х60 мм | Прямоугольник 60х40 мм |
|---|---|---|
| Назначение | Направляющая и опорная стойка одновременно | Преимущественно направляющая, без функции опоры |
| Стандартная длина хлыста | 6,0-12,0 м (по согласованию 4,0-13,0 м) | 6,0-12,0 м (по согласованию 4,0-13,0 м) |
| Работа на пролёте | Одинаковая жёсткость в обеих плоскостях | Выше жёсткость в плоскости паза, ниже — перпендикулярно |
| Рекомендуемый шаг установки | 500-600 мм | 500-600 мм, ближе к нижней границе при плотном полотне |
| Совместимость с углом ламели 45° | Паз режется под тот же угол, посадка не меняется | Паз режется под тот же угол, но глубина ограничена стороной 40 мм |
Шаг направляющих: почему стандарт — 500-600 мм
Шаг направляющих — это расстояние между осями соседних вертикальных профилей. Оно задаёт длину пролёта ламели без промежуточной опоры, а значит и её прогиб под ветровой нагрузкой. Чем больше шаг, тем сильнее ламель работает как консоль между двумя точками опоры, и тем заметнее её «гуляние» в ветреную погоду.
Принцип тот же, что применяется к листовому профилированному прокату по ГОСТ 24045-2016: гофрированные профили представляют собой прокат с повторяющимися по всей ширине гофрами трапециевидной формы сечения высотой h от 15 до 160 мм для настилов и от 8 до 44 мм — для стенового ограждения, а гофры следует располагать с равным шагом s. Для жёсткости листа важен не сам гофр, а то, что расстояние между гофрами постоянно по всей ширине. В забор-жалюзи это переносится напрямую: направляющие ставят с равным шагом, чтобы каждая ламель опиралась на одинаковый пролёт.
Важно. шаг направляющих 500-600 мм — это не жёсткая цифра из ГОСТ, а рабочий диапазон, при котором стандартная ламель держит форму без промежуточной опоры и без видимого прогиба на ветру.
- Меньше 500 мм: полотно жёстче, но направляющих на секцию нужно больше, а значит выше расход металла и цена секции.
- Больше 600 мм: пролёт ламели увеличивается, и без утолщения самой ламели или усиления направляющей полотно начинает «играть» на ветру.
- 500-600 мм: баланс между расходом металла на направляющие и жёсткостью готового полотна для большинства высот забора.
Порядок монтажа: от опор до ламелей
Монтаж забора-жалюзи всегда идёт от опор к направляющим и только потом к ламелям — в обратном порядке секцию не собрать, потому что ламель заводится в готовый паз, а паз должен быть уже закреплён и выверен по уровню.
Установка и крепление опор
ГОСТ Р 57278-2016 описывает, что тип и размер опор выбирают в зависимости от материала и конструкции полотна ограждения, а монтаж опор проводят одним из способов: бетонируют в ленточный железобетонный фундамент либо крепят к фундаменту через фланцевое соединение. Для забора-жалюзи выбор способа установки опоры напрямую влияет на весь ряд направляющих: если один столб просел или сместился, шаг между направляющими на этом участке нарушится, и ламели в соседних пролётах встанут неровно.
- Ленточный фундамент: опора бетонируется в общую ленту, подходит для сплошного забора по периметру.
- Фланцевое соединение: опора крепится к готовому фундаменту через фланец, удобно там, где фундамент уже залит под другую задачу.

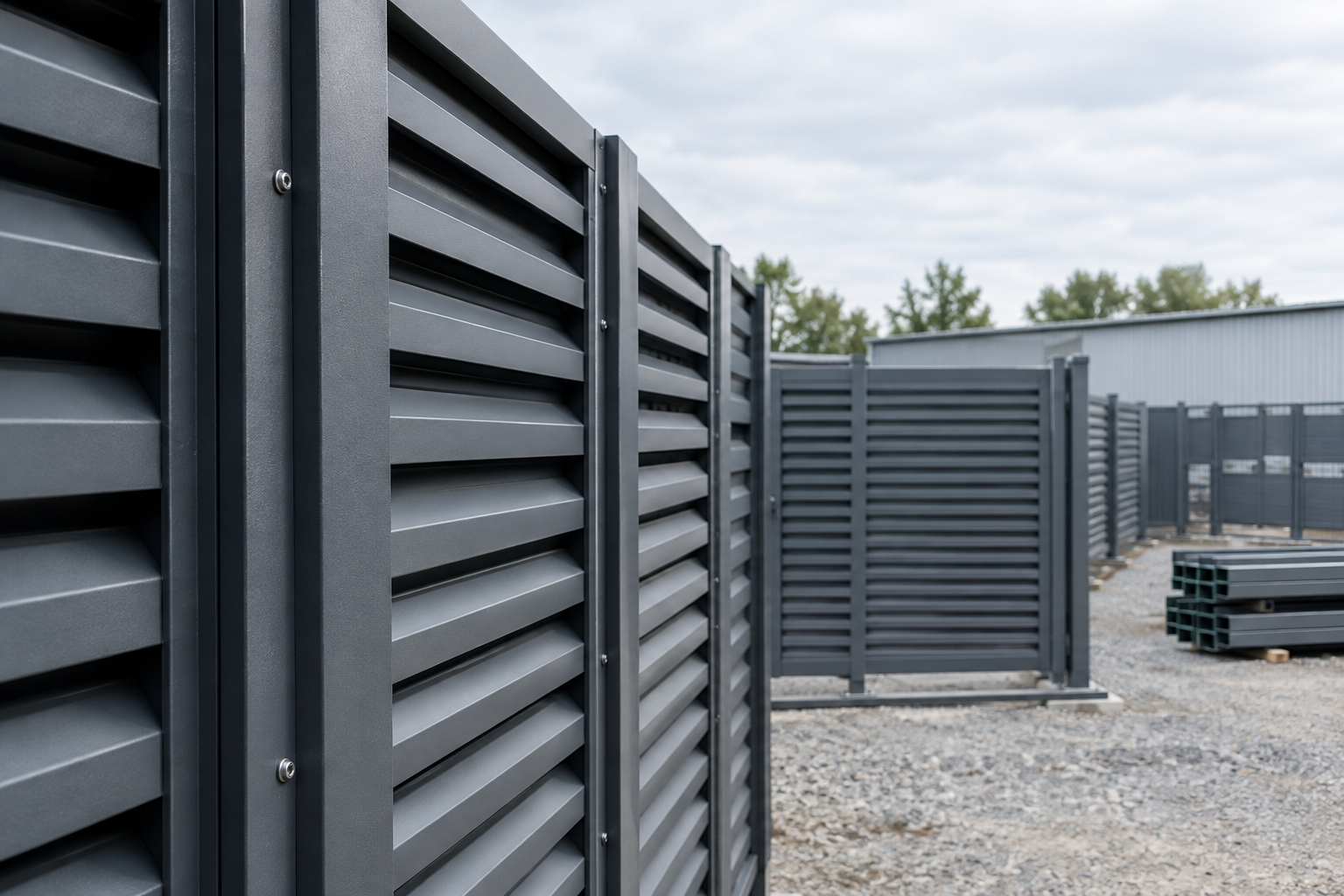

После того как опоры выставлены по уровню, на них крепят вертикальные направляющие с разметкой шага. Здесь уместен тот же принцип допуска, что действует при монтаже профилированных листов: монтаж по разметке должен обеспечивать фиксацию расчётной ширины (расстояния между осями) в соответствии со значениями изготовителя, с допуском плюс-минус 10 мм. Для направляющих это значит одно: разметку шага 500-600 мм нельзя растягивать по всей длине пролёта на глаз — отклонение больше сантиметра на одном участке скажется на посадке ламели уже на следующем.
Когда направляющие закреплены, ламели заводят в пазы снизу вверх, соблюдая угол 45° и перехлёст с предыдущей ламелью. Каждая следующая ламель фиксирует предыдущую, поэтому монтаж без пропусков и в правильном порядке обязателен — иначе верхние ламели не встанут в паз под нужным углом.
Угол ламели 45° и просвет: как шаг направляющих на это влияет
Угол установки ламели 45° — это не только эстетика, но и рабочая характеристика полотна. При таком угле и правильном перехлёсте получается просвет 60-70%: забор не превращается в сплошную стену, которая ловит весь ветер как парус, но при этом закрывает участок от прямого обзора. Здесь встречаются два параметра: шаг направляющих ограничивает, насколько плотно физически можно поставить ламели без потери жёсткости полотна, а угол ламели определяет соотношение просвета и перекрытия при уже заданном шаге.
Если хочется больше приватности, чем даёт стандартный шаг и угол 45°, логичнее рассмотреть не изменение геометрии металлического жалюзи, а альтернативный материал ламели — например, сравнение пластиковых и алюминиевых ламелей 3D-забора, где просвет регулируется иначе.
Отдельный вопрос — защита металла направляющих и ламелей от коррозии на открытом воздухе. Марки оцинкованного проката для холоднопрофилированных изделий для строительства по действующей классификации — 220, 250, 280, 320, 350, 390, 420, 450. Именно из такого проката делают и направляющие, и ламели, потому что забор-жалюзи стоит на улице круглый год, и оцинковка здесь не опция, а условие долгой службы конструкции. О том, почему оцинкованный металл не ржавеет и что всё же может его разрушить, разобрано в статьях про оцинкованный сварной забор и про электрохимическую коррозию оцинкованного забора.
Частые вопросы о монтаже направляющих забора-жалюзи
Частые вопросы
