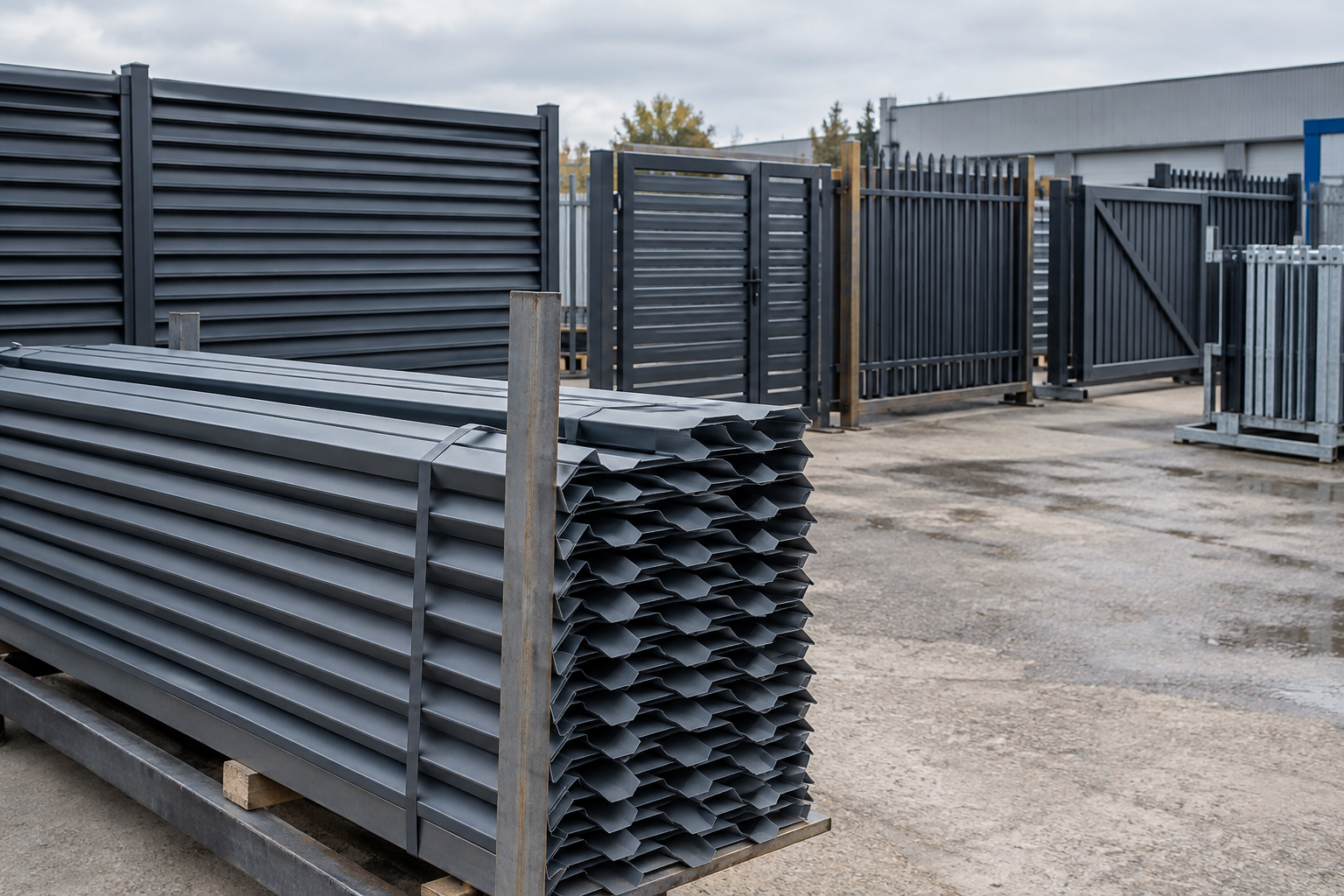

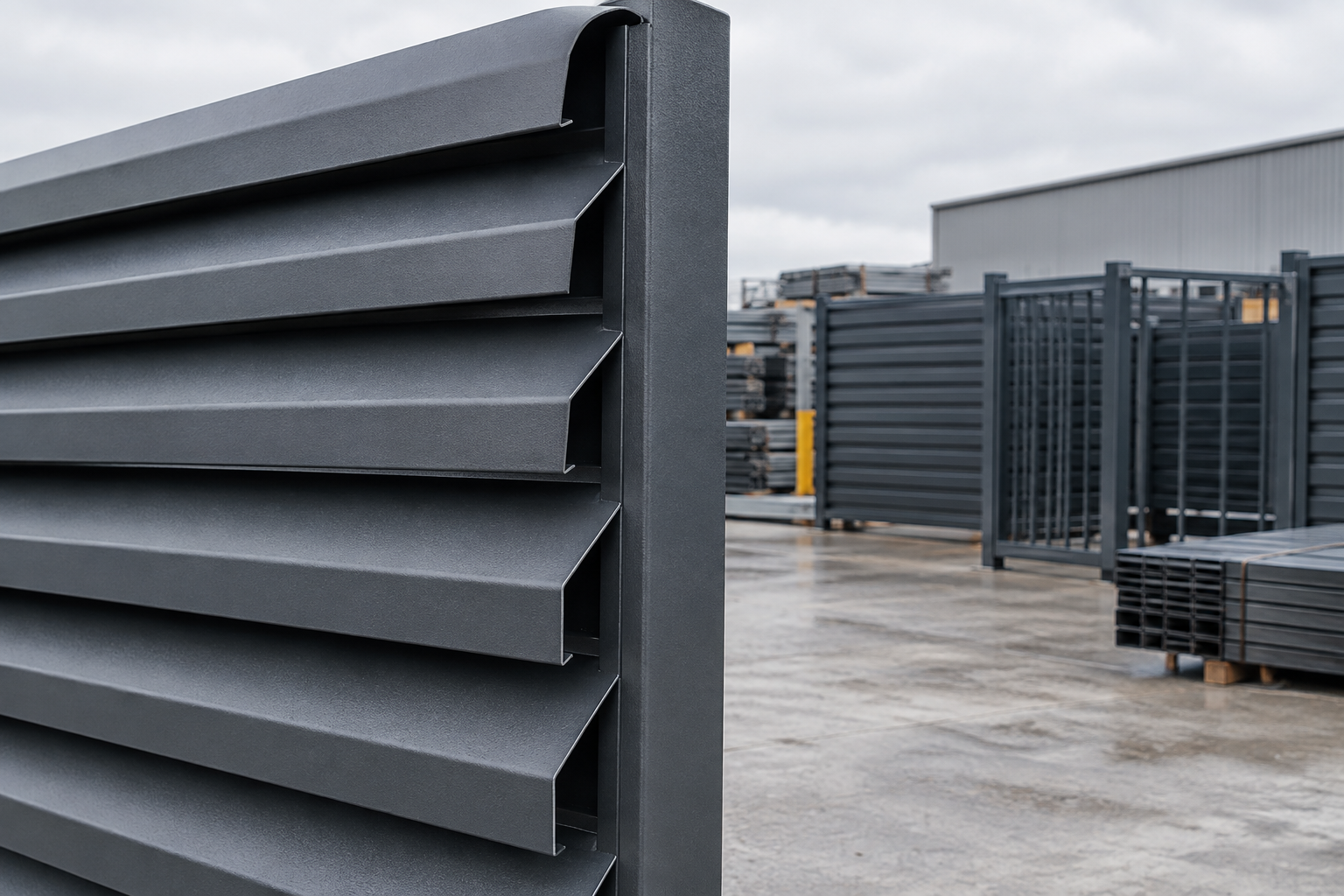

Забор-жалюзи собирается из отдельных ламелей — узких стальных полос с гофром, закреплённых на каркасе с нахлёстом. Прежде чем заказывать материал, полезно проверить его по трём параметрам, которые прямо регламентированы нормативами: толщина основного металла, толщина цинкового покрытия и длина пролёта. Дальше — пошагово, как это делается на объекте, от первого замера до готовой спецификации.
Шаг 1: измеряем толщину металла ламели
Первое, что берут в руки на приёмке партии, — микрометр или ультразвуковой толщиномер. ГОСТ 9.307-2021, пункт 4.1.6, прямо говорит: изделия с толщиной стенки менее 2 мм цинковать не рекомендуется — тонкий металл при погружении в расплав деформируется, и гарантировать равномерную толщину покрытия на нём невозможно. Отсюда практический вывод: если поставщик предлагает ламель тоньше 2 мм под горячее цинкование, стоит спросить, как он планирует контролировать качество покрытия на такой заготовке.
Это не значит, что более тонкий металл вообще не встречается на рынке заборов. Значит только то, что для горячего цинкования — а это основной способ защиты ламели от коррозии — 2 мм фактически становится нижней границей.
Важно. толщину проверяют не «на глаз» по паспорту поставщика, а инструментом на самой партии — лист может гулять по толщине в пределах допуска, и выборка в одной точке листа ничего не гарантирует для всей партии.
Если ламель уже стоит на объекте и нужно понять, из чего она сделана до демонтажа, порядок измерения на готовой конструкции разобран в статье «Как определить толщину металла на уже стоящем заборе». Общие требования к толщине металла для ограждений вообще, не только для жалюзи, собраны в материале «Толщина металла забора: что требуют нормативы».
Шаг 2: проверяем толщину цинкового покрытия
После замера основного металла переходят к покрытию. Пункт 4.5.5 того же ГОСТ 9.307-2021 задаёт единственную цифру: толщина цинкового слоя должна быть не менее 40 мкм. Это минимум, ниже которого покрытие не защищает металл от коррозии на весь расчётный срок службы конструкции.
Как измеряют покрытие на объекте
На производстве толщину цинка контролируют магнитным толщиномером — прибор считывает слой без разрушения детали. На приёмке готовой ламели это тоже можно сделать самостоятельно: прибор недорогой, а разница в 10-15 мкм заметна прибором сразу, хотя глазом её не видно.
Отдельно ГОСТ оговаривает, какие внешние особенности не являются дефектом. Пункт 4.5.3 перечисляет: крупинки гартцинка диаметром не более 2 мм, рябизна поверхности, светло-серые пятна и цвета побежалости, а также следы захвата подъёмными приспособлениями — риски и царапины — если они не разрушили покрытие до основного металла. Это важно знать заранее, иначе можно забраковать партию, которая формально полностью соответствует норме.
- Крупинки гартцинка: допустимы диаметром до 2 мм, это естественный след процесса горячего цинкования.
- Рябизна и пятна: цвета побежалости и светло-серые пятна на поверхности сами по себе браком не являются.
- Риски и царапины: допустимы, если покрытие не пробито до металла.
- Толщина слоя: не менее 40 мкм независимо от внешнего вида поверхности.
Шаг 3: проверяем длину ламели — она не произвольная
Ламель для забора-жалюзи по конструкции близка к стеновому профилю с гофром, и на неё распространяются те же принципы раскроя листа, что и на профнастил для стен. ГОСТ 24045-2016, пункт 4.13, задаёт правило: профили для стеновых ограждений изготавливают длиной, кратной 300 мм, при мерной длине от 2,4 до 12 м.
На практике это значит, что заказ длины «2350 мм» или «2680 мм» для стенового профиля — это либо ошибка спецификации, либо отход, который придётся резать под размер вручную с потерей материала. Экономически выгоднее сразу закладывать длину, кратную 300 мм: 2400, 2700, 3000 мм и так далее.
Похожая логика работает и для ширины пролёта сварного ограждения — там тоже есть устоявшиеся типоразмеры, которые снижают расход металла и упрощают монтаж. Сравнение вариантов пролёта разобрано в статье «Забор из сварных секций: ширина пролёта 2 или 2.5 метра» — принцип выбора там тот же самый, хотя речь о другой конструкции.
- Кратность: длина стенового профиля кратна 300 мм по ГОСТ 24045-2016, п. 4.13.
- Диапазон мерной длины: от 2,4 до 12 м — за пределами этого диапазона правило кратности не действует.
- Нестандартная длина: означает дополнительный рез и отход материала при раскрое листа.
Шаг 4: считаем нагрузку на пролёт
Длина ламели связана не только с раскроем листа, но и с несущей способностью готового пролёта. Забор-жалюзи, в отличие от сплошного глухого забора, продувается ветром через щели между ламелями, но снеговая нагрузка на конструкцию всё равно закладывается в расчёт — снег накапливается на горизонтальных или наклонных элементах каркаса и на нижней кромке ламелей.
Коэффициент надежности по нагрузке
СП 20.13330.2016, пункт 10.12, задаёт для снеговой нагрузки коэффициент надежности по нагрузке, равный 1,4. Это множитель, на который умножается нормативное значение снеговой нагрузки, чтобы получить расчётное — то, под которое реально считается прочность каркаса и креплений ламели. Пропустить этот коэффициент в расчёте — значит занизить требуемую прочность конструкции почти на треть.
Подробный порядок расчёта пролёта под снеговую нагрузку, с примером цифр, разобран в статье «Толщина металла забора и снеговая нагрузка: расчёт по СНиП».
Высота ограждения и её влияние на выбор конструкции
Отдельно ГОСТ Р 57278-2016, пункт 5.4, задаёт минимальную высоту защитного ограждения: не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м. Это требование к защитным ограждениям определённого назначения, и оно прямо не описывает бытовой забор-жалюзи на участке, но показывает общий принцип: чем выше ограждение и чем снежнее регион, тем больше площадь, на которую давит ветровая и снеговая нагрузка, и тем внимательнее нужно считать сечение и шаг каркаса под конкретную ламель.
Для частного участка высота обычно ниже, но сама логика расчёта — нагрузка растёт с высотой и со снегом в регионе — работает независимо от того, к какой категории относится конкретное ограждение.
- Коэффициент надежности: 1,4 к нормативному значению снеговой нагрузки по СП 20.13330.2016, п. 10.12.
- Место накопления снега: горизонтальные и наклонные элементы каркаса, нижняя кромка ламелей.
- Высота ограждения: чем выше конструкция, тем больше площадь под ветровой и снеговой нагрузкой.
Толщина металла и толщина покрытия — таблица для спецификации
Ниже сведены минимальные значения, которые проверяют на приёмке партии ламели. Таблица не заменяет полный расчёт конструкции, но фиксирует нижние границы по двум нормируемым параметрам.
| Параметр | Минимальное значение | Источник |
|---|---|---|
| Толщина основного металла под горячее цинкование | 2 мм | ГОСТ 9.307-2021, п. 4.1.6 |
| Толщина цинкового покрытия | 40 мкм | ГОСТ 9.307-2021, п. 4.5.5 |
| Длина ламели для стенового профиля | кратна 300 мм, от 2,4 до 12 м | ГОСТ 24045-2016, п. 4.13 |
| Коэффициент надежности по снеговой нагрузке | 1,4 | СП 20.13330.2016, п. 10.12 |
Шаг 5: составляем спецификацию на заказ
После того как толщина металла, толщина покрытия и длина ламели проверены, остаётся собрать это в спецификацию для заказа. Порядок действий на этом шаге такой:
- Зафиксировать толщину металла: не менее 2 мм, если ламель идёт под горячее цинкование.
- Указать класс покрытия: толщина цинка не менее 40 мкм, без ссылки на внешний вид поверхности.
- Прописать длину ламели: кратную 300 мм, исходя из фактической ширины пролёта.
- Проверить расчёт каркаса: с учётом коэффициента надежности по снеговой нагрузке 1,4.
Пример строки в спецификации: «Ламель, толщина металла 2 мм, покрытие горячее цинкование не менее 40 мкм, длина 2400 мм». Такая формулировка однозначна для поставщика и не оставляет места для замены на более тонкий или более короткий материал под видом «аналога».
