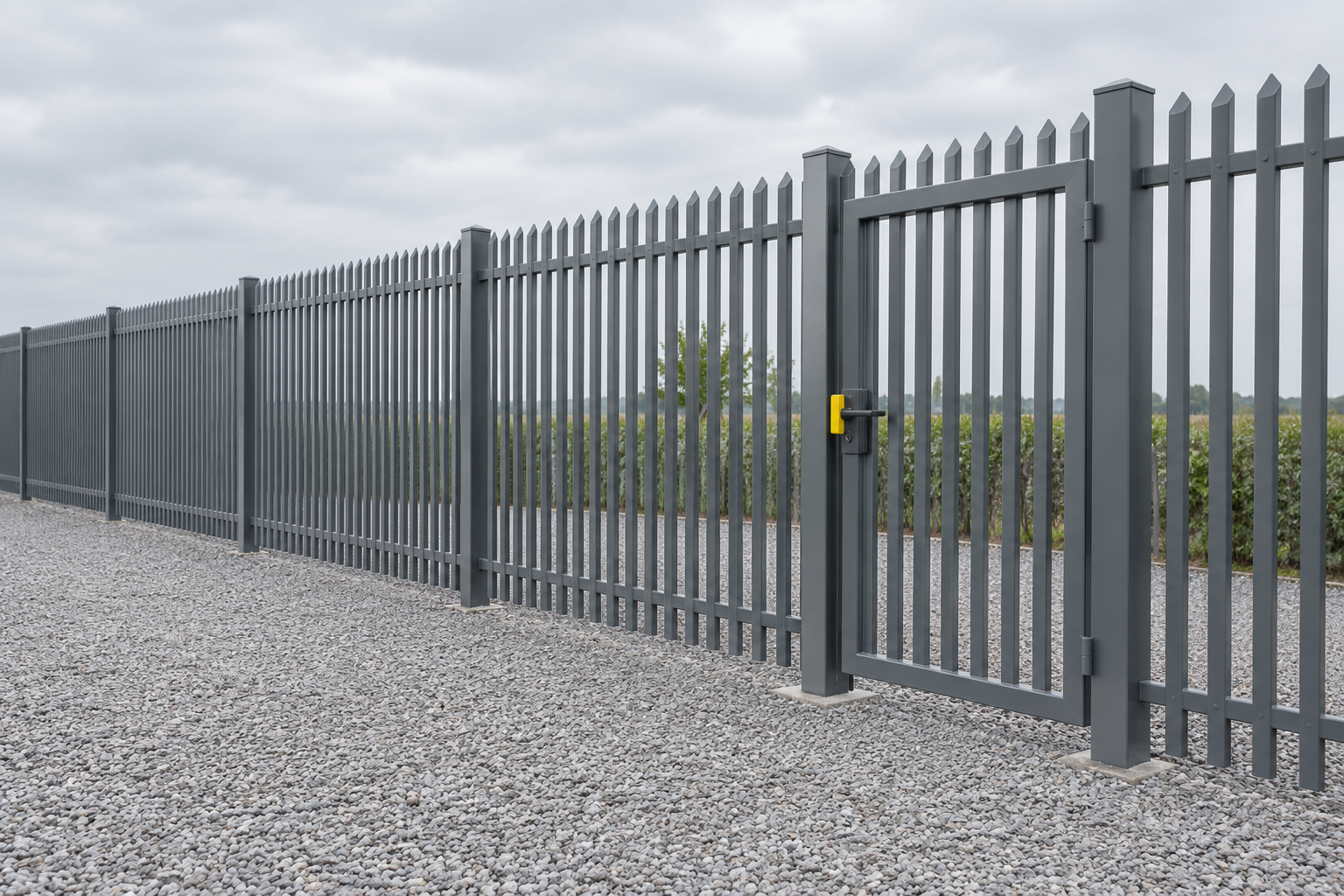

Калитку в готовый забор часто врезают уже после того, как секции сварены и установлены. Отдельного ГОСТа «калитка в заборе» не существует — норма собрана из четырёх документов: про ограждение как класс изделий, про ворота и полотно, про профиль трубы и про горячее цинкование.
Разбираемся, где документы стыкуются, какие цифры держат ритм секций и где норма заканчивается.
Калитка: секция, дверь или отдельные ворота?
ГОСТ Р 57278 делит полотно основного ограждения по трём осям:
- По просмотру: просматриваемое или глухое.
- По форме: сплошное или секционное.
- По жёсткости: жёсткое или гибкое.
По конструкции полотно бывает сплошным, секционным или комбинированным. Отдельного класса «калитка» здесь нет — она наследует тип полотна всего забора. Эту логику единой конструкции завод закладывает на этапе проектирования забора из профильной трубы с калиткой.
Место калитки в артикуле ворот
Как только калитку встраивают в ворота, включается ГОСТ 31174: артикул изделия обязан содержать классификационные признаки, наличие калитки или двери, вид отделочных материалов и архитектурный рисунок. Калитка обязана фигурировать в заказе отдельным элементом, даже если визуально не отличается от соседней секции.
Допуски, которые не дают секциям «поплыть»
Ритм секций держится не эстетикой, а двумя разными зонами допуска: отдельный профиль до сварки и уже собранное полотно калитки.
Допуски на сам профиль
ГОСТ 30245 нормирует гнутый сварной профиль ещё до того, как из него собрали раму:
- Кривизна: местное отклонение в горизонтальной и вертикальной плоскости — не более 1 мм на 1 м длины профиля.
- Скручивание: вокруг продольной оси — не более 2,0 мм плюс 0,5 мм на каждый метр длины.
- Выпуклость и вогнутость стенки: не более 0,01 от размера профиля.
Профиль за этими границами не встанет в раму без зазора — калитка будет казаться перекошенной, даже при безупречном шве.
Допуски на собранное полотно
ГОСТ 31174 проверяет уже готовую раму как изделие целиком. Предельное отклонение от номинального габарита полотна — ±5,0 мм. Разность длин диагоналей прямоугольного элемента — не более 3 мм при стороне до 2000 мм и не более 5 мм при большей стороне. Это тот параметр, который в первую очередь ловят при приёмке — подробно про сварку рамы без перекосов у нас есть отдельный разбор сварки калитки из профтрубы.
Важно. допуск на профиль и допуск на собранную раму — это две независимые проверки. Идеально ровная труба не спасёт от перекоса при сварке, а точная сварка не исправит кривизну самого профиля.
Когда полотно начинает открываться: нагрузки и испытания
Пока калитка — декоративная секция, хватает допусков на геометрию. Как только полотно становится подвижным, подключается методика ГОСТ 24033: коробку закрепляют неподвижно, крепёж не должен мешать открыванию, а полотно обязано открываться и закрываться без заеданий.
Для уличной калитки на продуваемом участке добавляется проверка на ветровую нагрузку по ГОСТ 31174: геометрия каркаса должна остаться стабильной, а прогиб — не более 1/150 длины наименьшей стороны. Это уже расчёт на эксплуатацию, а не декоративная норма.
Когда калитка обязательна: предупредительное внутреннее ограждение
Есть случай, где калитка перестаёт быть опцией. ГОСТ Р 57278 требует: для удобства обслуживания технических средств охраны, связи, оповещения и освещения, а также осмотра запретной зоны предупредительное внутреннее ограждение разбивают на отдельные участки, и на каждом участке должна быть предусмотрена калитка.
На частный забор это требование не распространяется — оно про объекты с предупредительным внутренним ограждением. Но логика годится и там: на длинном участке калитку стоит привязывать к своему отрезку полотна, а не тянуть общий проём через всю линию секций.
Где останавливается горячее цинкование: граница толщины 2 мм

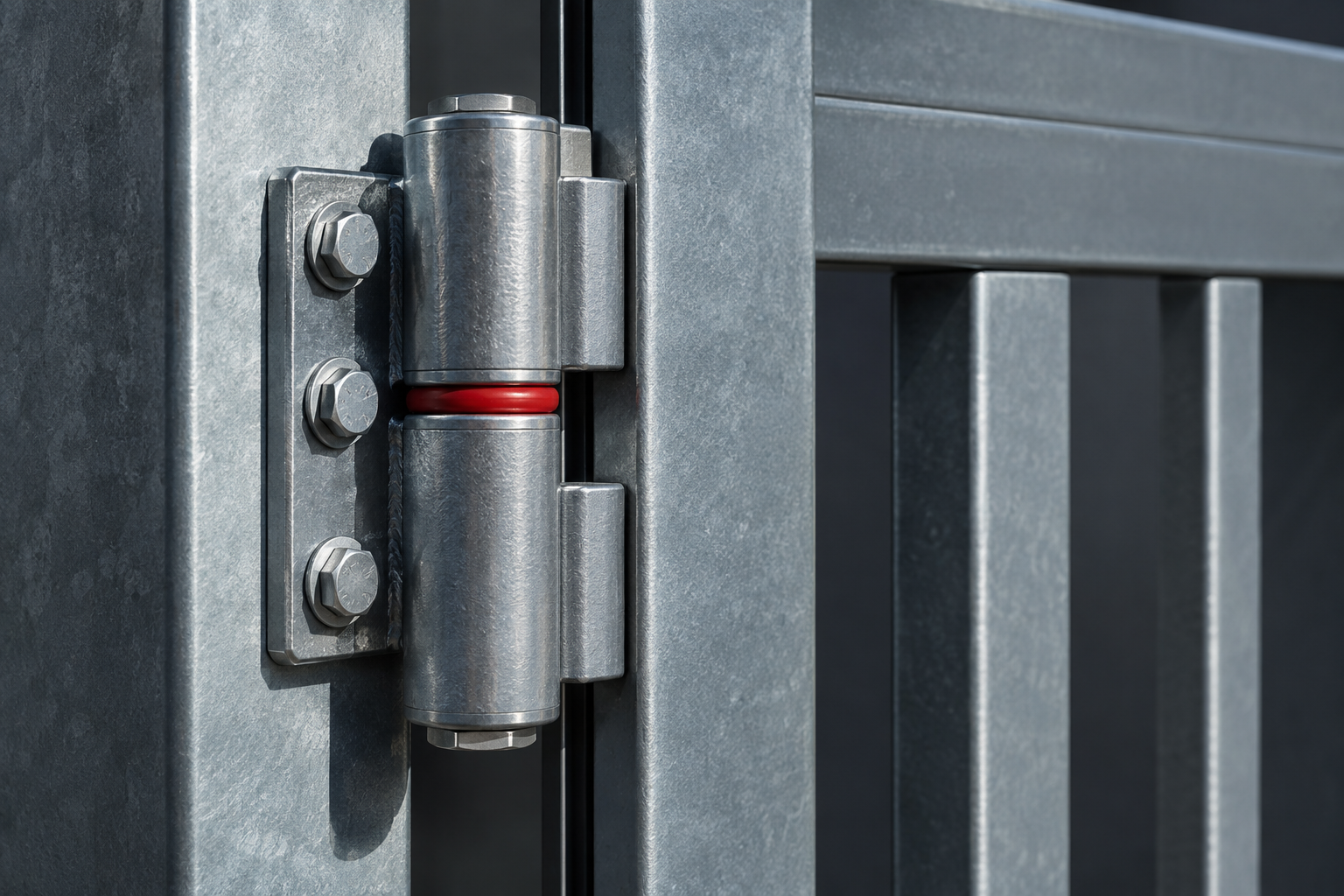

Тонкостенная калитка легче и дешевле, но у горячего цинкования есть жёсткая граница. ГОСТ 9.307-2021 не рекомендует цинковать изделия со стенкой тоньше 2 мм — возможны деформации металла в ванне и не гарантируется толщина покрытия. Для калитки это критичнее, чем для глухой секции: рама постоянно работает на петлях.
Если нагрузка позволяет раму легче, сечение трубы стоит выбирать отдельно от вопроса цинкования — подробнее в материале про минимальное и рекомендуемое сечение трубы для калитки.
Практическая сводка: цифры, которые держат ритм
Свели цифры всех уровней нормы в одну таблицу — от низа полотна над грунтом до прогиба каркаса на ветру. Значения можно сразу вписывать в чертёж и сверять на приёмке.
| Объект | Документ и пункт | Требование | За границей |
|---|---|---|---|
| Низ полотна ограждения | ГОСТ Р 57278, п. 6.4.2 | не выше 100 мм над уровнем грунта или фундамента | полотно перестаёт повторять профиль поверхности |
| Габарит полотна калитки, ворот | ГОСТ 31174, п. 5.2.2 | ±5,0 мм от номинального размера | брак по геометрии рамы |
| Диагонали прямоугольного элемента | ГОСТ 31174, п. 5.2.3 | 3 мм при стороне до 2000 мм, 5 мм при большей | перекос рамы, калитка не встаёт в проём |
| Кривизна гнутого профиля | ГОСТ 30245, п. 4.3 | не более 1 мм на 1 м длины | раму не собрать без зазоров |
| Толщина стенки под цинкование | ГОСТ 9.307-2021, п. 4.1.6 | от 2 мм | не гарантируется толщина покрытия |
| Прогиб каркаса на ветровой нагрузке | ГОСТ 31174, п. 8.2.4 | не более 1/150 длины наименьшей стороны | каркас не проходит испытание |
Если после чертежа остались вопросы по форме, петлям или замку — в гиде по выбору, установке и оформлению сварной калитки разобраны уже не допуски, а конструктивные решения.
