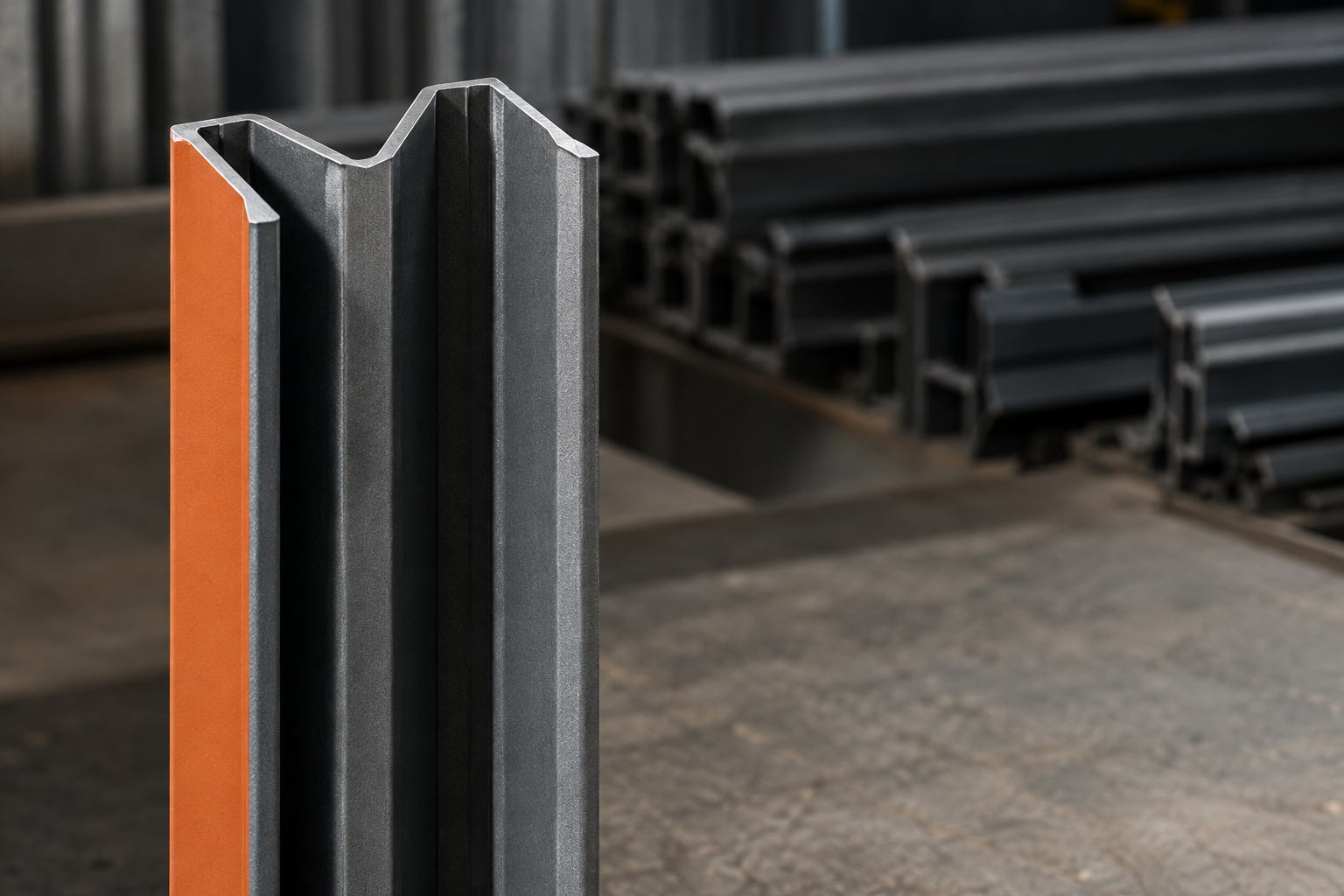

На складе завода три планки евроштакетника лежат рядом по одинаковой цене: одна согнута буквой П, вторая — буквой М, третья идёт гладкой полукруглой дугой. Покупатель чаще всего берёт ту, что понравилась глазу, или ту, что дешевле на пару рублей за метр погонажа. Оба критерия ошибочны: за формой скрывается разная механика листового металла, а не только разный силуэт забора.
Ошибка проявляется не сразу. Первую зиму полотно стоит ровно, а весной ветер начинает раскачивать секции, и гладкий профиль без рёбер жёсткости слегка прогибается и возвращается, как лист бумаги на сквозняке. Через сезон-другой в местах постоянного изгиба на цинковом покрытии появляются микротрещины, а за ними ржавчина. Разберём, откуда берётся эта разница и что проверить до оплаты.
Форма профиля — не просто эстетика
Похожий принцип, что и в евроштакетнике, заложен в ГОСТ 24045-2016 для гнутых стальных профилей с гофрами: по форме сечения и поверхности гофров их делят на профили с постоянным сечением, профили с рельефной штамповкой на стенках и полках, увеличивающей сцепление, и профили с перфорацией. Рельефная штамповка — это и есть то самое ребро жёсткости, которое не даёт узкой полосе металла «гулять» под нагрузкой.
Тот же документ задаёт геометрический предел: угол между полками и стенками гофров должен быть не менее 95° и не более 130° для настилов или не более 135° для стенового ограждения. Слишком острый или слишком тупой изгиб ослабляет металл в месте сгиба — отсюда и разница между П-образной планкой с одним крутым загибом, М-образной с двойным изгибом и полукруглой дугой почти без переломов.
Важно. форма профиля — это не про красоту забора, а про то, сколько раз металл согнут поперёк листа и под каким углом. Каждый дополнительный сгиб с правильным углом работает как ребро жёсткости и держит планку от колебаний.
Типичная ошибка: гладкий профиль на ветреном участке
Классическая ситуация: участок на открытом месте, забор ставят из самого дешёвого П-образного или полукруглого штакетника без дополнительного сгиба-ребра. Первые пару лет держится, но при сильных порывах гладкая планка работает как парус — она изгибается именно там, где нет рельефной штамповки из ГОСТ 24045-2016. М-образный профиль с двойным сгибом выигрывает: дополнительный изгиб распределяет нагрузку и снижает амплитуду колебаний секции. Металл, который изгибается многократно в одной точке, быстрее теряет усталостную прочность в зоне сгиба — а вместе с ней страдает и цинковое покрытие.
Как завод проверяет, выдержит ли цинк такую нагрузку
Чтобы понять, устоит ли покрытие под механическим воздействием, применяют два метода контроля из ГОСТ 9.307-2021:
- Сетка царапин: на очищенную поверхность инструментом со стальным остриём под углом 30° наносят четыре-шесть параллельных линий глубиной до основного металла на расстоянии от 2,0 до 3,0 мм друг от друга, а затем перпендикулярно к ним — ещё столько же. Метод применяют при толщине покрытий до 50 мкм.
- Метод нагрева: деталь с покрытием нагревают до 190 ± 10 °C, выдерживают 1 час и охлаждают на воздухе. На поверхности не должно появиться вздутия или отслаивания.
По сути, оба метода имитируют то же воздействие, которое планка получает на улице годами: изгиб от ветра и перепад температур между летом и зимой. Профиль без рёбер жёсткости проходит через эти нагрузки чаще и в более узкой зоне металла, поэтому покрытие изнашивается раньше.
Толщина покрытия по таблице ГОСТ
Минимальная толщина цинкового покрытия зависит от толщины самого металла. По таблице 2 ГОСТ 9.307-2021: для металла до 1,5 мм включительно минимальная толщина покрытия при локальном измерении — 35 мкм, среднее значение — 45 мкм; свыше 1,5 до 3,0 мм — минимум 45 мкм, среднее 55 мкм. Правило одинаково для П-образного, М-образного и полукруглого профиля: форма на норму толщины цинка не влияет, влияет только толщина исходного металла.
Как проверяют сцепление и внешний вид
Отдельно проверяют прочность сцепления покрытия со стальной основой — по ГОСТ 14918-2020 она должна обеспечивать отсутствие отслоения покрытия при изгибе на 180° до соприкосновения сторон образца или до параллельности с применением прокладки. При осмотре покрытие должно быть сплошным, гладким или шероховатым, цвет — от серебристо-блестящего до матового тёмно-серого. На поверхности не должно быть трещин, забоин, вздутий, а наплывы цинка недопустимы, если мешают сборке.
Ещё один параметр, который часто упускают: качество отделки поверхности проката делят по группам — обычного качества (без обозначения), улучшенного (У) и высокого (В). Планка одинаковой толщины металла и цинка может отличаться группой отделки, и это стоит уточнять у поставщика отдельно, а не рассчитывать, что «оцинковка есть — значит, всё в порядке». Об этом подробно рассказано в статье о том, как крепить евроштакетник к профильной трубе.
Что производитель вправе не считать браком
Не всё, что бросается в глаза на планке, — повод для возврата партии. ГОСТ 9.307-2021 прямо перечисляет, что дефектом покрытия не является:
- Крупинки гартцинка: диаметром не более 2 мм на поверхности планки — это нормальное явление процесса горячего цинкования, а не брак.
- Рябизна поверхности: лёгкая неровность текстуры покрытия, которая не влияет на его защитные свойства.
- Светло-серые пятна и цвета побежалости: изменение оттенка цинка на отдельных участках без разрушения самого слоя.
- Следы захвата подъёмными приспособлениями: риски и царапины от крепления детали при цинковании, если они не разрушают покрытие до основного металла.
А вот что действительно требует внимания — участки, где цинка нет вовсе. Допустимо восстановление непрокрытых участков, если непроцинковка не превышает 0,5 % общей площади и каждый участок не более 10 см². Если участков больше по площади, изделие подлежит повторной оцинковке, если иное не согласовано между покупателем и оцинковщиком.
Такие недоделки чаще всего проявляются на торцах среза и в местах изгиба — там металл после раскроя остаётся уязвимым, об этом статья про защиту торцов и изгибов евроштакетника от ржавчины.
Сравнение трёх профилей в цифрах и фактах
Свести разницу трёх форм в одну таблицу удобнее, чем держать её в голове при выборе на складе:
| Профиль | Рёбра жёсткости | Поведение на ветру | Норма толщины металла и цинка | Внешний вид |
|---|---|---|---|---|
| П-образный | Один крутой загиб по бокам, без дополнительной штамповки | Держит форму хуже М-образного, кромки чаще подвержены колебаниям | Общая для всех форм: прокат толщиной от 0,22 до 4,50 мм, цинк от 35 мкм при металле до 1,5 мм | Строгий прямоугольный силуэт |
| М-образный | Двойной изгиб создаёт дополнительное ребро по центру планки | Колебания гасятся центральным ребром, устойчивее на открытых участках | Та же норма толщины металла и цинка по ГОСТ 9.307-2021 | Рельефный, более технологичный вид |
| Полукруглый | Гладкая дуга без выраженных рёбер жёсткости | Похож на П-образный по устойчивости к ветру | Та же норма толщины металла и цинка по ГОСТ 9.307-2021 | Мягкий, декоративный силуэт |
Норма по толщине цинка и металла у ГОСТ одна на все три формы — разницу в устойчивости к ветру даёт только геометрия сгибов. Прокат изготавливают толщиной от 0,22 до 4,50 мм, в рулонах шириной от 600 до 1800 мм, в листах шириной от 700 до 1800 мм, и эта толщина уже включает толщину покрытия.
Чек-лист перед покупкой партии
Перед оплатой партии штакетника имеет смысл пройти по нескольким пунктам прямо на складе:
- Группа отделки: уточните у продавца, обычного, улучшенного (У) или высокого (В) качества прокат — разница видна не сразу, но со временем влияет на внешний вид забора.
- Толщина покрытия: попросите замерить цинк прибором — минимальные значения для металла до 1,5 мм составляют 35 мкм локально и 45 мкм в среднем.
- Наличие ребра жёсткости: проведите пальцем по планке — у М-образного профиля должен ощущаться центральный сгиб, у гладких форм его нет.
- Погрешность измерений: если продавец сам предлагает замерить толщину покрытия на месте, инструмент для неразрушающего контроля должен иметь погрешность не более ± 10 %.
Что спросить у поставщика дополнительно
Помимо осмотра стоит задать пару прямых вопросов до подписания счёта: какой толщины металл в основе планки, какая группа отделки заявлена в накладной и делали ли контроль сцепления методом изгиба на 180°. Честный поставщик отвечает без пауз, потому что данные есть в сертификате. Отдельно разберитесь с тем, какая толщина металла евроштакетника лучше и как её проверить ещё на этапе выбора.
Есть и другой путь работы с изгибом металла — не поперёк планки, а вдоль всего полотна: о том, зачем нужны более сложные изгибы, рассказано в материале про V-образные изгибы в 3D-заборе.
