СП 20.13330.2016 в пункте В.1.1 прямо называет заборы среди отдельно стоящих плоских сплошных конструкций, рядом со стенами. Норма писалась под глухое полотно из профлиста, а не под набор ламелей с зазорами. Для владельца участка это развилка: выбирая между глухим профлистом и жалюзи, вы выбираете не цвет и не рисунок, а другую схему работы ветра по конструкции.
Норма считает забор плоской сплошной конструкцией
Пункт В.1.1 приложения В СП 20.13330.2016 перечисляет отдельно стоящие плоские сплошные конструкции: стены, заборы и так далее. Для различных участков конструкции коэффициент c x определяется по таблице В.1, а высота z e принимается равной h.
Таблица В.1 делит плоскую сплошную конструкцию на земле на четыре участка и даёт по ним четыре значения:
- Участок A: c x = 2,1.
- Участок B: c x = 1,8.
- Участок C: c x = 1,4.
- Участок D: c x = 1,2.
Разброс от 2,1 до 1,2 — это разные зоны одного полотна, где ветер давит по-разному. Именно эти числа и есть база, от которой считается глухой забор высотой h. Коэффициенты получены для сплошной плоскости, у которой нет ни зазоров, ни проёмов, ни перетекания воздуха сквозь полотно. Как только в плоскости появляются отверстия, модель, из которой выведены 2,1 / 1,8 / 1,4 / 1,2, перестаёт соответствовать конструкции.
Где норма заканчивается: жалюзи уже не сплошная плоскость
Зазоры между ламелями ломают модель

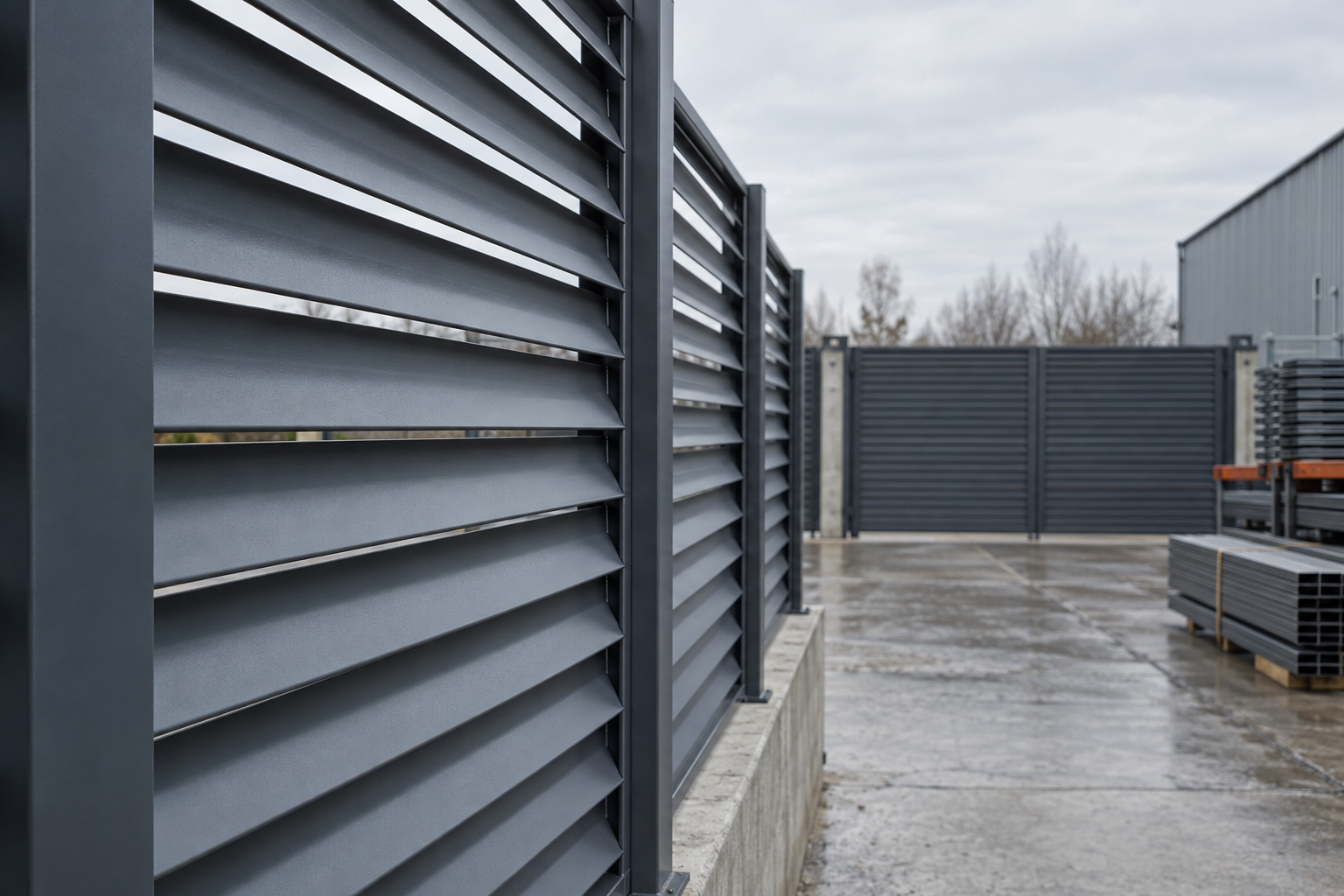

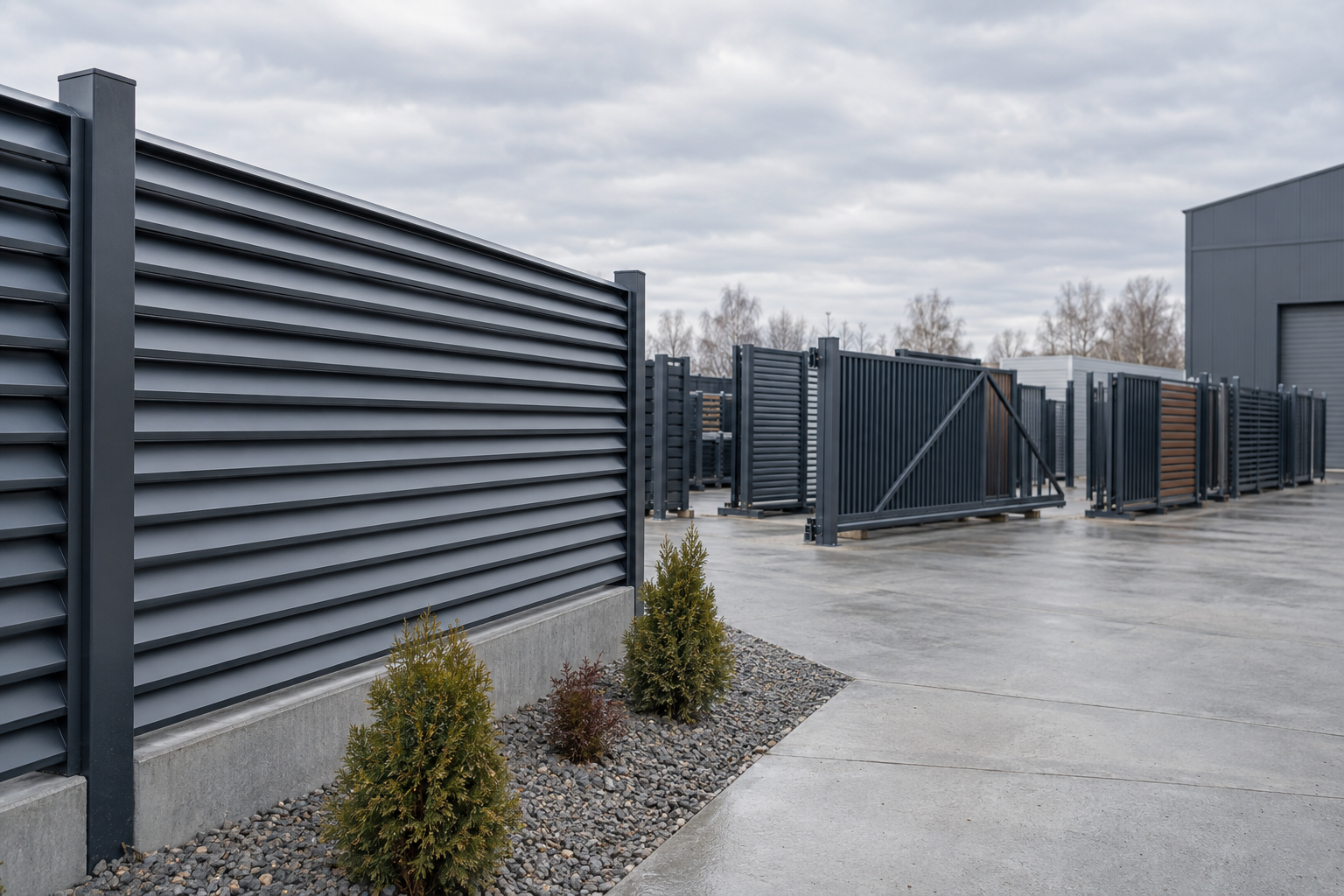

Забор-жалюзи стоит на границе применимости таблицы В.1. Формально это не сплошная плоскость: между ламелями есть зазоры, часть потока проходит сквозь полотно. Коэффициенты 2,1 / 1,8 / 1,4 / 1,2 к такому полотну напрямую не прикладываются.
Но элементы и узлы остаются в норме
Граница здесь не там, где кажется. Ламели и стойки остаются элементами ограждения, а узлы крепления — узлами крепления. Для них пункт 11.2 СП 20.13330.2016 требует отдельного расчёта: необходимо учитывать пиковые положительные w+ и отрицательные w- воздействия ветровой нагрузки, нормативные значения которых определяются по формуле. То есть жалюзи не выпадает из нормы, а переходит в другую её часть.
Отсюда практический вывод для заказа: глухое полотно считается по таблице В.1 целиком, а жалюзи — по элементам. Стойка, ламель, кронштейн, пластина под лагу считаются отдельно, каждый на свою пиковую нагрузку.
Пиковая нагрузка и площадь, с которой собирается ветер
Пиковые воздействия w+ и w- учитывают короткие броски порывов, а не осреднённый поток. Для них в таблице 11.8 пункта 11.2 задан коэффициент корреляции, который зависит от площади ограждения A:
| Площадь A, м² | Коэффициент корреляции |
|---|---|
| менее 2 | 1,0 |
| 5 | 0,9 и 0,85 |
| 10 | 0,8 и 0,75 |
| более 20 | 0,75 и 0,65 |
Чем больше площадь, с которой собирается ветер, тем меньше коэффициент. Мелкий элемент получает полную пиковую нагрузку, крупная панель — пониженную, потому что порыв не успевает нагрузить всю площадь одновременно.
У жалюзи площадь сбора ветра меньше, чем у глухого полотна той же высоты и длины. Часть потока уходит в зазоры между ламелями, эффективная площадь падает, и пиковая нагрузка на стойку и узел крепления получается ниже. Это и есть механизм, по которому жалюзи ведёт себя спокойнее глухого забора: ветру не на что опереться всей массой.
На практике. экономия на жалюзи появляется не в ламелях, а в фундаменте и узлах крепления, потому что они считаются на меньшую пиковую нагрузку.
Сравнение глухого забора и забора-жалюзи
| Тип полотна | Аэродинамический коэффициент c x по СП 20.13330.2016 | Площадь сбора ветра A | Коэффициент корреляции | Что нормируется отдельно |
|---|---|---|---|---|
| Глухое сплошное полотно | 2,1 / 1,8 / 1,4 / 1,2 по участкам A, B, C, D | Вся площадь полотна | По таблице 11.8, от 1,0 до 0,65 | Пиковая нагрузка w+ и w- на элементы и узлы креплений |
| Забор-жалюзи | Прямо не применим, полотно не сплошное | Меньше за счёт зазоров между ламелями | По таблице 11.8, от 1,0 до 0,65 | Пиковая нагрузка на ламели, стойки и узлы креплений; устойчивость фундамента к колебаниям |
Знак у коэффициентов тоже имеет значение. Пункт 11.1.7 СП 20.13330.2016 поясняет: знак «плюс» у коэффициентов c e или c i соответствует направлению давления ветра на соответствующую поверхность (активное давление), знак «минус» — от поверхности (отсос). Промежуточные значения нагрузок следует определять линейной интерполяцией.
Что начинается за границей: галопирование, дивергенция, флаттер
Пункт 11.5 СП 20.13330.2016 говорит прямо: экстремальные значения ветровой нагрузки, которые могут привести к возбуждению аэродинамически неустойчивых колебаний типа галопирования, дивергенции и различных видов флаттера, необходимо учитывать в соответствии с СП 296.1325800 в особых сочетаниях.
Это уже не про давление на квадратный метр, а про то, что конструкция может сама раскачиваться под потоком. Для глухого забора такие явления обычно не считают: сплошное полотно жёсткое, ему нечем раскачиваться. Для жалюзи с гибкими или подвижными элементами вопрос встаёт острее, потому что ламель под потоком ведёт себя как отдельное тело, а не как часть стены. Расчёт жалюзи в этом случае не заканчивается таблицей.
Ветровой район и тип местности решают больше, чем тип полотна
Ветровые районы от Ia до VII
По пункту 11.1.4 СП 20.13330.2016 нормативное значение w 0 меняется по ветровым районам от Ia до VII:
- Район Ia: w 0 = 0,17 кПа.
- Район I: w 0 = 0,23 кПа.
- Район II: w 0 = 0,30 кПа.
- Район III: w 0 = 0,38 кПа.
- Район IV: w 0 = 0,48 кПа.
- Район V: w 0 = 0,60 кПа.
- Район VI: w 0 = 0,73 кПа.
- Район VII: w 0 = 0,85 кПа.
Разница между крайними районами — в пять раз. Никакой выбор полотна этот разрыв не перекроет.
Три типа местности: A, B, C
Второй параметр — тип местности по пункту 11.1.6:
- Тип A: открытые побережья морей, озер и водохранилищ, сельские местности, в том числе с постройками высотой менее 10 м, пустыни, степи, лесостепи, тундра.
- Тип B: городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м.
- Тип C: городские районы с плотной застройкой зданиями высотой более 25 м.
Один и тот же забор-жалюзи на открытом побережье и во дворе плотной городской застройки получает разную нагрузку. Сравнивать глухое полотно и жалюзи корректно только в пределах одного района и одного типа местности.
Что норма требует от самого ограждения независимо от полотна
ГОСТ Р 57278-2016 в пункте 6.4.1 делит полотно по исполнению: на просматриваемое или глухое, сплошное или секционное, жёсткое или гибкое. Жалюзи попадают в категорию просматриваемого полотна, но от этого не перестают быть ограждением.
Пункт 5.4 того же стандарта задаёт высоту: не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м.
Отдельно стоит пункт 6.2.5: для уменьшения вероятности ложных срабатываний технических средств охраны периметра фундамент ограждения должен быть устойчив к колебаниям при ветровых нагрузках. Просматриваемость полотна здесь не даёт поблажки. Как крепится полотно к стойке и какие пластины под лаги применяются, разобрано в материале про столбы для забора с приваренными пластинами для лаг.
Узел крепления и хранение: где теряется вся экономия
ГОСТ 9.307-2021 в пункте 10.3 прямо запрещает при обращении с готовыми оцинкованными изделиями:
- Выгружать на мокрое: запрещено сгружать изделия на мокрые и загрязнённые участки территории.
- Перемещать волоком: запрещено тащить изделия по земле.
- Бить и ронять: запрещены удары по изделиям и их сбрасывание с высоты.
Пункт 10.4 добавляет условия хранения: закрытые помещения либо навесы, исключающие прямое попадание атмосферных осадков и образование конденсата внутри упаковки при колебаниях температуры и влажности. Цинк держит коррозию только пока покрытие целое, и скол на ламели при разгрузке — это место, с которого начнётся ржавчина. Подробнее о том, почему покрытие работает именно так, — в статье про оцинкованный сварной забор.
По ГОСТ 24045-2016 в пункте 4.3 гофрированные профили имеют высоту гофра от 15 до 160 мм для настилов и от 8 до 44 мм для стенового ограждения, при этом допускается изготовлять профили высотой более 44 мм для стенового ограждения по требованию потребителя. Гофры располагаются с равным шагом s. Логика выбора материала разобрана в статье металлопрокат для забора — какой выбрать и почему.
Финальный шаг — приёмка. На смонтированной конструкции стоит зафиксировать, что именно вы получили и на что распространяется гарантия. Как это оформляется на объекте, описано в материале про забор для предприятия: акт приёмки и гарантия.
