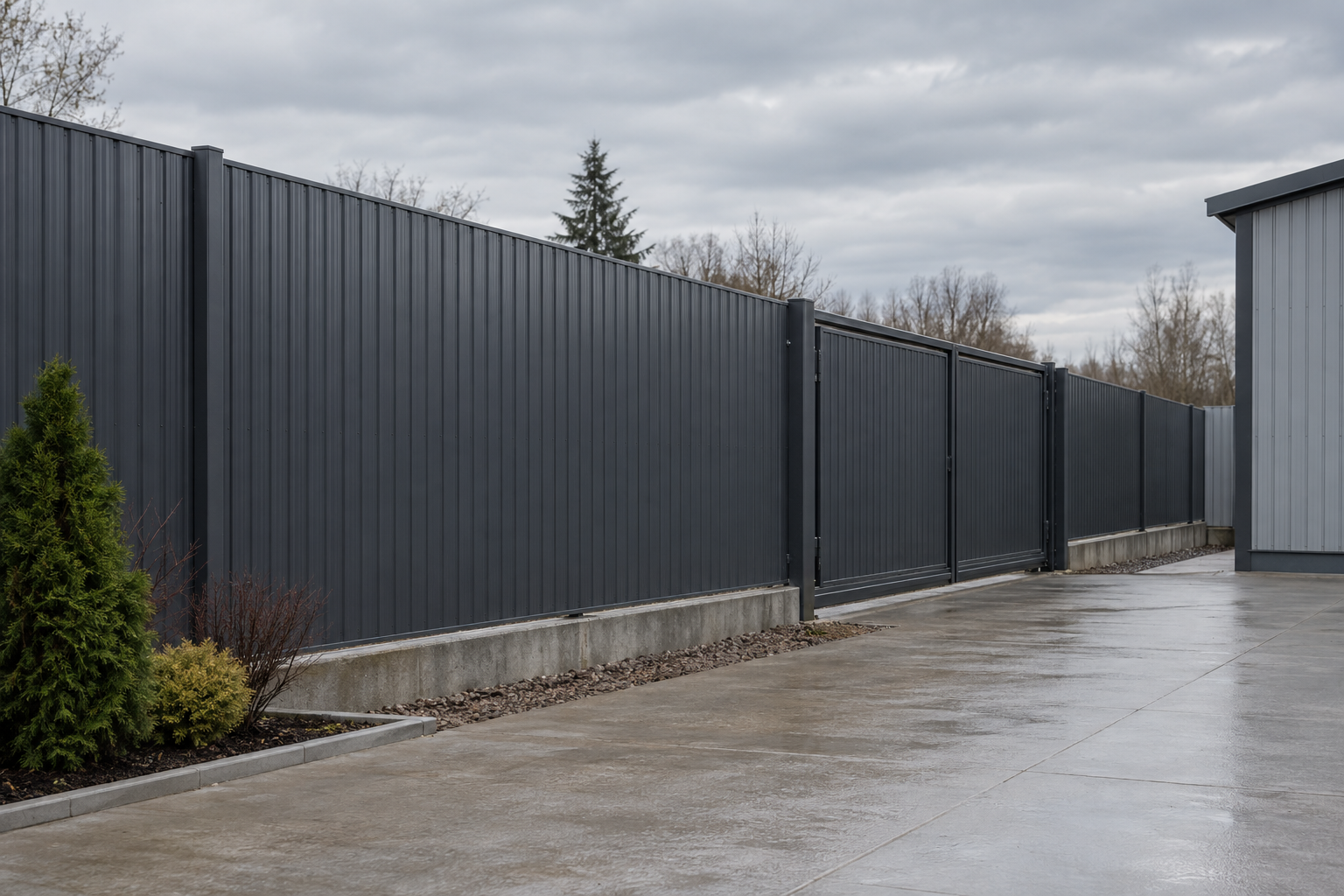

Для отдельно стоящей плоской сплошной конструкции коэффициент c_x по таблице В.1 СП 20.13330.2016 доходит до 2,1 на участке A. Глухой забор из профнастила — это конструкция, которую ветер считает стеной.
Разбираем по документам: какая бумага закрывает вопрос по ветру, что должно стоять в документе о качестве на профиль и на заготовку, и что будет, если бумаги расходятся с фактом.
Какая бумага закрывает вопрос по ветру
Сплошной забор из профнастила попадает в приложение В СП 20.13330.2016 как отдельно стоящая плоская сплошная конструкция. Формулировка нормы прямая: отдельно стоящие плоские сплошные конструкции, к которым отнесены стены и заборы. Расчёт ветровой нагрузки для такого ограждения — норма, а не пожелание заказчика.
Коэффициент c_x определяется по таблице В.1 для различных участков конструкции, при этом z_e = h.
| Участок плоской сплошной конструкции на земле | Коэффициент c_x |
|---|---|
| A | 2,1 |
| B | 1,8 |
| C | 1,4 |
| D | 1,2 |
Нагрузка считается не по одной цифре на всю площадь, а по участкам. Крайние зоны работают иначе, чем середина полотна, и именно там нагрузка максимальна. Если расчёт делают на глазок, столбы и лаги в этих зонах получают запас меньше нужного.
По пункту 10.6 СП 20.13330.2016 для покрытий зданий, защищённых от прямого воздействия ветра, в том числе соседними более высокими зданиями, удалёнными менее чем на 10 h1, где h1 — разность высот соседнего и проектируемого зданий, сплошными элементами конструкций, возвышающимися над покрытием с двух и более сторон, более высоким лесным массивом, для покрытий, расположенных ниже окружающей местности, проектируемых на местности типа C, а также во всех случаях, не предусмотренных в 10.7 и 10.8, следует принимать c_e = 1,0. Это про покрытия зданий, но логика та же: защищённость от прямого ветра меняет расчётную схему, и это фиксируется в расчёте.

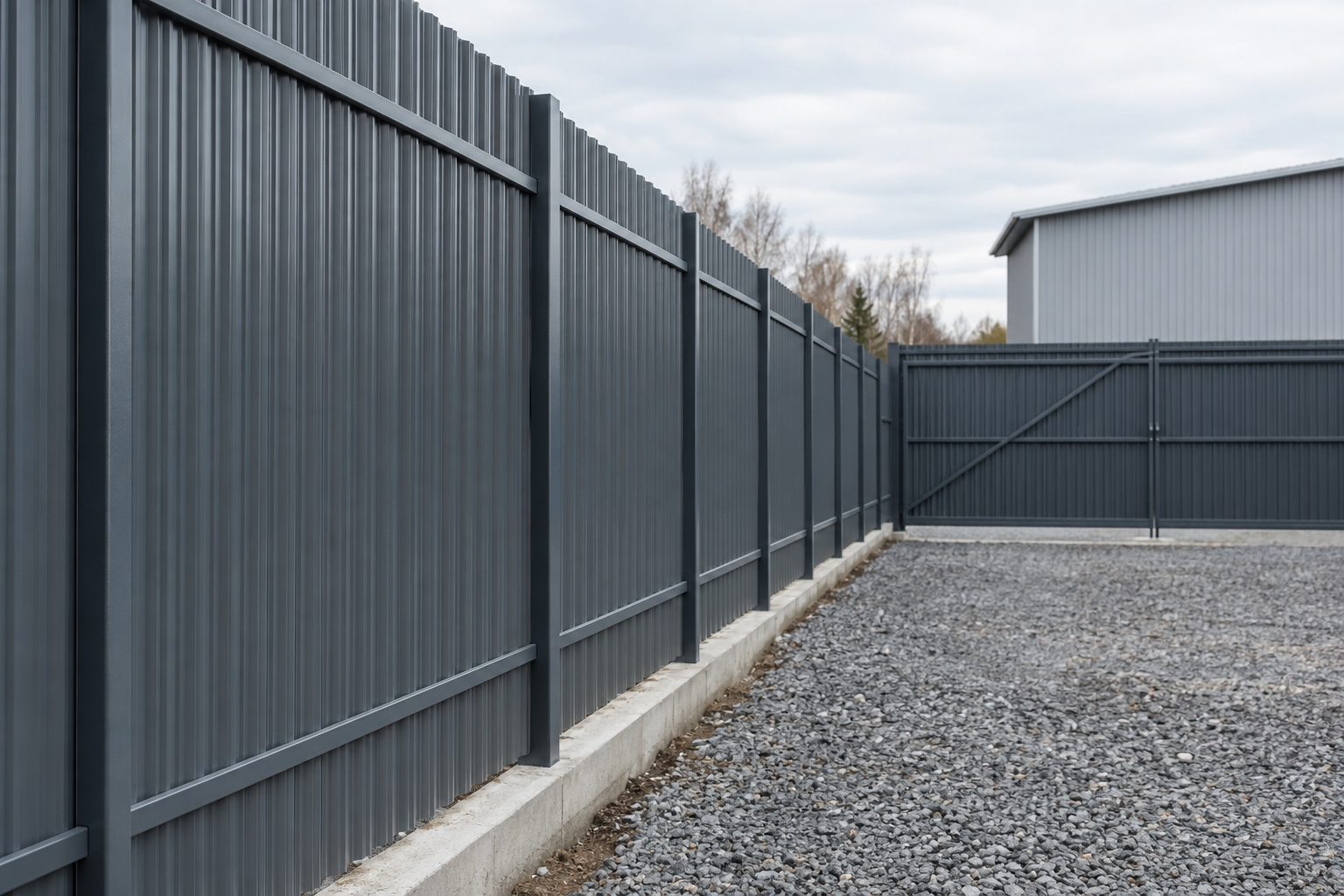

Что значит «глухое» полотно в терминах ГОСТ Р 57278-2016
По пункту 6.4.1 ГОСТ Р 57278-2016 полотно основного ограждения по исполнению подразделяют по трём парам признаков.
- Просматриваемое или глухое: видно ли через полотно происходящее за ограждением.
- Сплошное или секционное: собрано полотно непрерывно или из отдельных секций.
- Жёсткое или гибкое: как полотно работает на нагрузку.
«Глухой» в терминах ГОСТ Р 57278-2016 — это характеристика исполнения. Норма описывает, каким полотно бывает, а не запрещает один из вариантов. Вопрос границы по соседям решается не этой классификацией, а правилами застройки, о которых разобрано в материале забор между соседями: нормы СП 53.13330.2019.
По пункту 6.4.2 ГОСТ Р 57278-2016 нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм. Это тот параметр, который видно без приборов.
Важно. глухое полотно — это исполнение, а не запрет. Спор с соседом идёт не о слове в паспорте, а о конкретной границе и отступе.
Кто выдаёт документ о качестве и что в нём написано
Документ о качестве на партию профилей выдаёт предприятие-изготовитель профиля. По пункту 6.5 ГОСТ 24045-2016 каждая партия отгружаемой продукции должна сопровождаться документом, содержащим:
- Изготовитель: наименование или товарный знак предприятия-изготовителя.
- Потребитель: наименование потребителя.
- Заказ и партия: номер заказа, номер партии.
- Профиль: условное обозначение профиля.
- Пакеты: данные о числе пакетов и их номера с указанием теоретической массы каждого пакета.
- Общая масса: данные об общей теоретической массе профилей в партии.
- Контроль: штамп технического контроля предприятия-изготовителя.
Второй документ — на исходную заготовку. По пункту 7.1 ГОСТ 24045-2016 марка, свойства, толщина проката, а также качество лакокрасочного покрытия исходной заготовки должны быть удостоверены документом о качестве, представленным предприятием — изготовителем заготовки. Бумагу на рулон выдаёт тот, кто этот рулон произвёл, а не продавец готового забора.
Для гнутого замкнутого сварного профиля состав документа задаёт пункт 4.13.2 ГОСТ 30245-2003. Документ о качестве должен содержать следующие данные:
- Изготовитель: наименование предприятия-изготовителя или его товарный знак.
- Потребитель: наименование потребителя.
- Профиль: обозначение профиля.
- Сталь: номер плавки, химический состав и механические свойства стали (по данным документа о качестве со штампом ОТК завода-поставщика листового проката в рулонах).
- Геометрия: длину профиля, количество пачек, количество профилей.
- Оформление: номер заказа и штамп ОТК, дату оформления документа о качестве.
Номер плавки, химсостав и механические свойства — данные того завода, который поставил рулон. Изготовитель профиля переписывает их из документа поставщика. Если вместо плавки стоит прочерк, цепочка документов разорвана.
Что будет, если в документе написано иначе
По пункту 6.5 ГОСТ 24045-2016, если при повторной проверке окажется хотя бы один профиль, не соответствующий требованиям настоящего стандарта, то всю партию подвергают поштучной приёмке. Не пересчитывают выборку, не отбраковывают один пакет — проверяют каждый профиль в партии. Для поставщика это остановка отгрузки и ручной пересчёт, для покупателя — другая процедура контроля, чем та, на которую рассчитывали по срокам.
Второй контур контроля касается цинкования. По пункту 4.1.4 ГОСТ 9.307-2021 перед нанесением покрытия изделия контролируют на соответствие требованиям 4.3 в количестве 2% — 5% изделий от партии, но не менее трёх. Контроль единичных изделий следует проводить в 100%-ном объёме.
Картина складывается так: сначала выборка на входе в цинкование, затем штамп техконтроля в документе на партию, и при любом несоответствии при повторной проверке — поштучная приёмка всей партии.
Требования к исходной заготовке и хранению
По пункту 5.1.1 ГОСТ 24045-2016 профили без лакокрасочных покрытий всех типов следует изготовлять из рулонной оцинкованной стали групп ХП и ПК с толщиной цинкового покрытия 1-го класса и нормальной разнотолщинностью НР по ГОСТ 14918, повышенной точностью прокатки по толщине АТ и ширине АШ, нормальной плоскостностью ПН с обрезной кромкой О по ГОСТ 19904.
Группа стали, класс цинкового покрытия, разнотолщинность, точность прокатки, плоскостность, вид кромки — каждая часть перечня подтверждается документом на заготовку. Если там стоит другой класс цинкового покрытия, на заборе он будет другим. Как это проверяется по факту, разобрано в статье оцинкованный профнастил: толщина цинкового покрытия.
Толщина металла связана с документом напрямую. Методика пересчёта и влияние толщины на несущую способность полотна разобраны в материале толщина металла для забора из профнастила: расчёт.
Сколько профиль можно держать до монтажа
По пункту 8.2 ГОСТ 24045-2016 профили следует хранить в заводской упаковке в неотапливаемых складах закрытого типа или под навесом, защищающим от воздействия прямых солнечных лучей, атмосферных осадков и пыли с соблюдением установленных мер противопожарной безопасности не более 6 мес с момента производства. Дата производства на маркировке и дата монтажа — две точки, между которыми не должно пройти больше полугода.
Что должно быть на ярлыке пакета
По пункту 5.5.2 ГОСТ 24045-2016 маркировку наносят на ярлык, который крепят к пакету. Маркировка должна содержать: наименование или товарный знак предприятия-изготовителя, условное обозначение профиля, длину и число профилей в пакете, теоретическую массу пакета, номер пакета и партии. Без ярлыка сверить пакет с документом о качестве не получится.
Чек-лист бумаг до монтажа глухого забора
- Расчёт ветровой нагрузки: с коэффициентами c_x по участкам конструкции согласно приложению В СП 20.13330.2016.
- Документ о качестве на профиль: с условным обозначением профиля, номером партии, данными по пакетам и штампом технического контроля.
- Документ о качестве на исходную заготовку: от предприятия — изготовителя рулона, с маркой, свойствами, толщиной проката и качеством покрытия.
- Маркировочный ярлык на пакете: с наименованием изготовителя, обозначением профиля, длиной и числом профилей, теоретической массой, номером пакета и партии.
- Фиксация границы участка: до начала работ, чтобы вопрос отступа не всплыл после монтажа. Как это делается, разобрано в статье спор с соседом о границе участка: что делать до установки забора.
Отдельный пункт, если речь о защитном периметре. По пункту 5.4 ГОСТ Р 57278-2016 высота ограждения должна быть не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м.
