Нижний край полотна должен находиться над уровнем фундамента не выше 100 мм — это пункт 6.4.2 ГОСТ Р 57278-2016. На практике монтажники часто притягивают лист профнастила саморезами прямо к бетонному цоколю по нижней кромке. Без зазора, без компенсации, намертво. Забор стоит до первого серьёзного перепада температур или порыва ветра, после чего лист идёт волной, саморезы рвут металл, а нижняя кромка отходит от бетона.
Разберём узел примыкания по порядку: как выглядит ошибка, чем она оборачивается по нормам, почему кромка у цоколя — самое слабое место, и как собрать узел правильно.
Как выглядит ошибка: лист притянут к цоколю намертво
Типовой ход монтажника: цоколь уже забетонирован, профнастил выставлен по уровню, и нижнюю кромку листа прикручивают саморезами прямо к бетону. Иногда через дюбель, иногда через закладную, иногда просто через уголок, прижатый к цоколю. Зазора нет. Компенсации нет.
В таком узле лист работает как жёстко защемлённая пластина. Он не может свободно удлиняться и укорачиваться при изменении температуры, не может отыграть ветровую нагрузку. Любое перемещение кромки передаётся прямо в металл и в точки крепления.
Профнастил — это прокат с повторяющимися по всей ширине гофрами трапециевидной формы, высотой от 8 до 44 мм для стенового ограждения (пункт 4.3 ГОСТ 24045-2016). Монтажную ширину профиля принимают равной расстоянию между серединами крайних полок (пункт 4.6 ГОСТ 24045-2016). Эти гофры и есть рёбра жёсткости листа. Когда кромку зажимают в бетон, вся подвижка уходит в крайнюю гофру — она и деформируется первой.
- Нет зазора: лист упирается в бетон, температурное удлинение некуда девать.
- Нет компенсации: саморез работает на срез, а не на удержание листа.
- Жёсткая заделка: кромка лишена свободы перемещения, металл рвётся по отверстиям.
Чем это оборачивается по нормам: зазор и высота цоколя
Два нормируемых параметра задают геометрию узла примыкания. Первый — высота ленточного фундамента над уровнем грунта. По пункту 6.2.2 ГОСТ Р 57278-2016 она должна быть не менее 0,5 м, заглубление в грунт — тоже не менее 0,5 м. Для защитных свойств предпочтителен именно ленточный фундамент.
Второй параметр — положение нижнего края полотна. По пункту 6.4.2 ГОСТ Р 57278-2016 нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм.

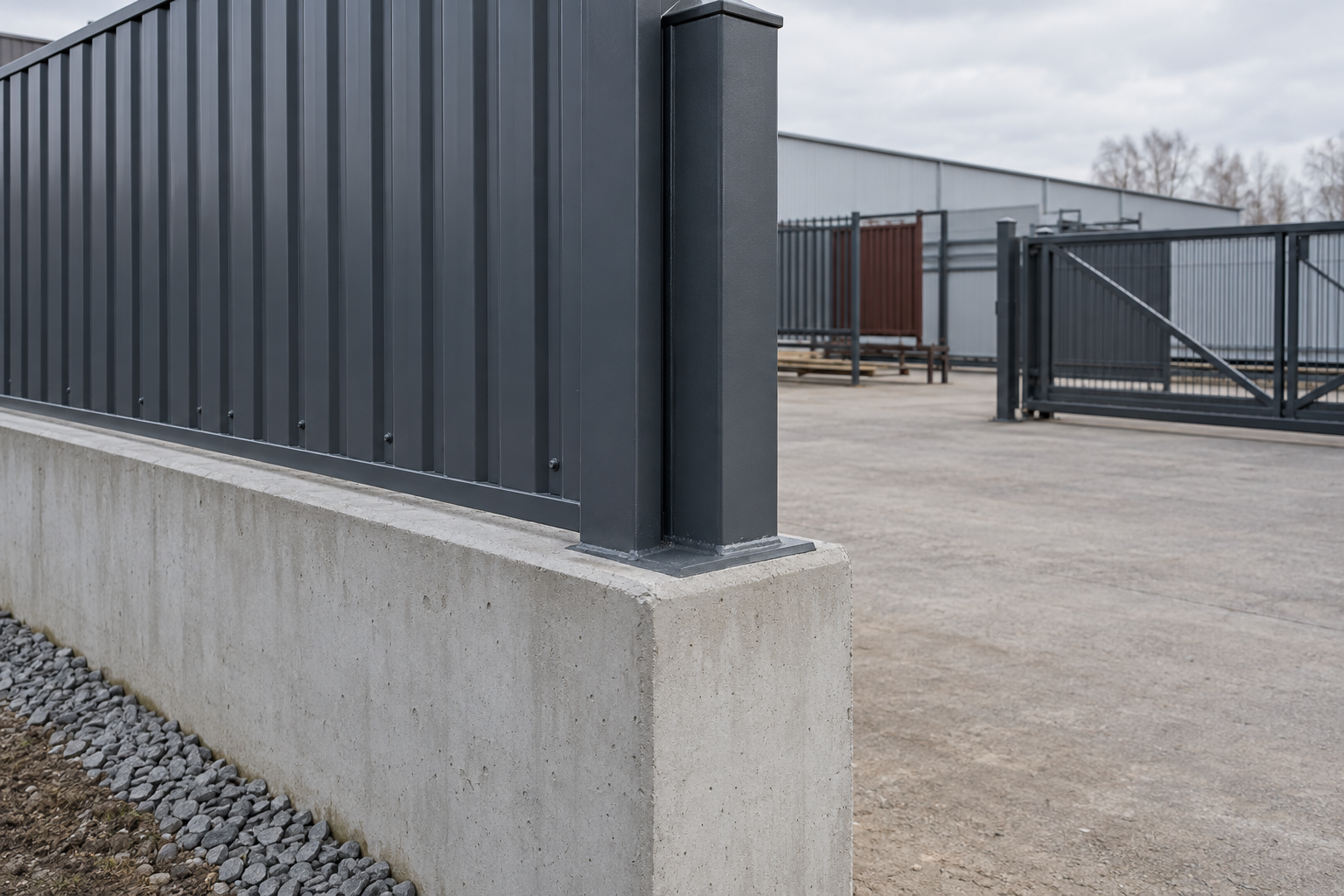

Эти два числа и задают узел. Цоколь возвышается над грунтом минимум на 0,5 м и отсекает влагу, снег, грязь от нижней кромки металла. Полотно висит над фундаментом, и просвет между кромкой листа и бетоном не превышает 100 мм. Именно в этом просвете и живёт весь запас на температурные деформации.
Тот же приём с бетонным цоколем разобран в материале про забор из сварной сетки с бетонным цоколем — логика поднятия полотна над грунтом там та же, меняется только тип заполнения.
Ветровой отрыв: почему кромка у цоколя — самое слабое место
Аэродинамический коэффициент для участков плоских сплошных конструкций на земле определяется по таблице В.1 приложения В СП 20.13330.2016. Для участка A отдельно стоящего забора он равен 2,1. Для участка B — 1,8, для C — 1,4, для D — 1,2. Максимум по таблице приходится именно на участок A.
Участок A — это зона у наветренной кромки конструкции. Для забора такой кромкой работает нижняя часть полотна у цоколя и верхняя кромка. Чем ближе к кромке, тем выше коэффициент, тем сильнее ветровой отрыв.
| Параметр | Жёсткая заделка листа в цоколь | Правильный узел | Норматив |
|---|---|---|---|
| Нижняя кромка листа | Притянута к бетону, зазора нет | Зазор до 100 мм над фундаментом | ГОСТ Р 57278-2016, п. 6.4.2 |
| Высота цоколя над грунтом | Часто меньше нормы, лист садится на бетон | Не менее 0,5 м над уровнем грунта | ГОСТ Р 57278-2016, п. 6.2.2 |
| Работа при температурных деформациях | Металл рвётся по отверстиям крепежа | Лист свободно ходит в зазоре | ГОСТ Р 57278-2016, п. 6.4.2 |
| Ветровой отрыв у кромки | Нагрузка идёт прямо в саморезы и бетон | Нагрузка гасится через направляющую и верх гофры | СП 20.13330.2016, табл. В.1 |
| Точка крепления | По нижней кромке, в бетон | Через верхнюю часть гофры или направляющую | ГОСТ 24045-2016, п. 4.6 |
Главное. коэффициент 2,1 на участке A означает, что ветровой отрыв у нижней кромки максимален по всей конструкции забора. Жёсткая заделка в бетон передаёт эту нагрузку напрямую в лист и в саморезы.
Правильный ход: крепление через направляющую и зазор

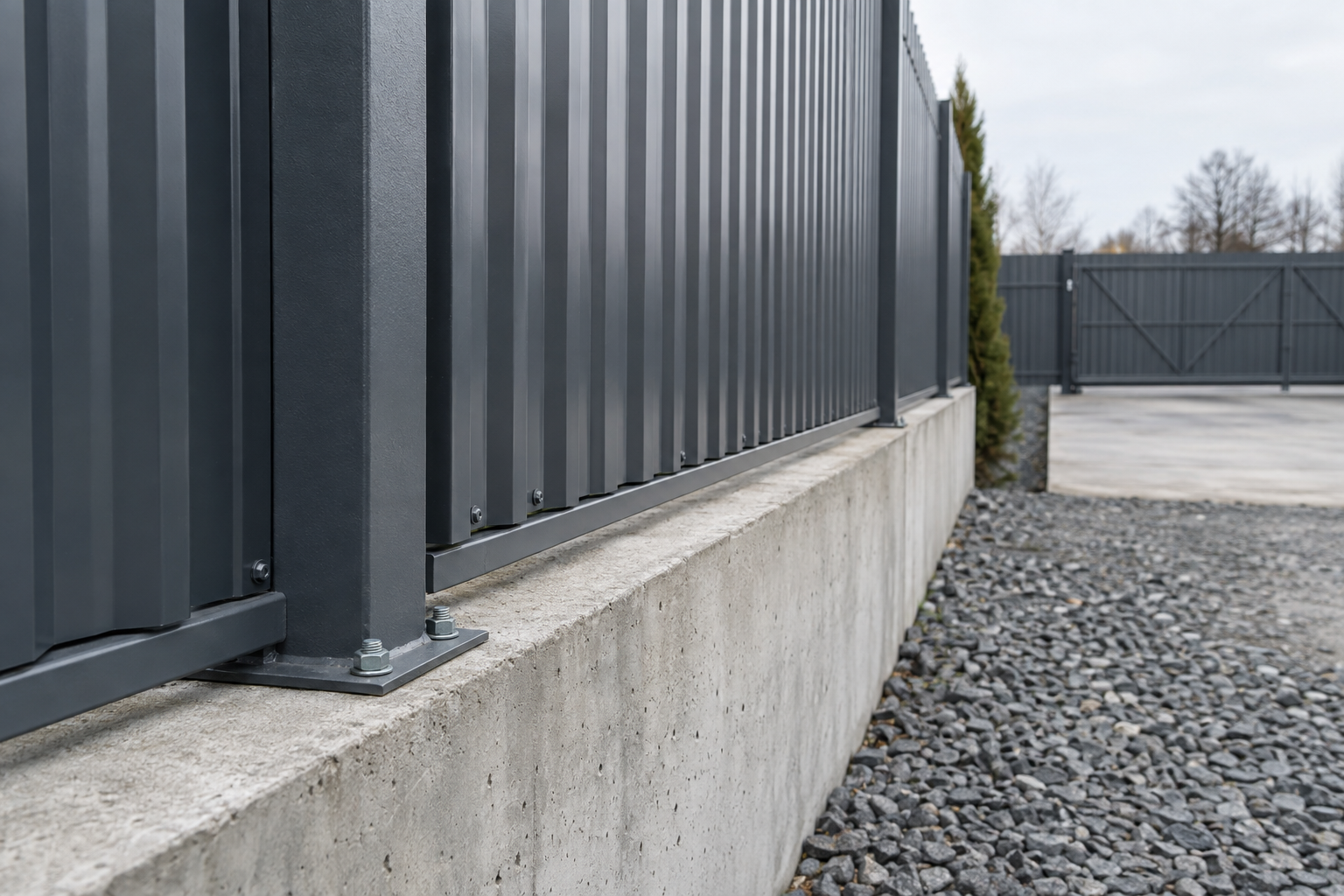

Лист не должен касаться бетона. Нижняя кромка остаётся в пределах 100 мм над уровнем фундамента, и крепление идёт не по кромке, а через верхнюю часть гофры или через направляющую — горизонтальный профиль, закреплённый на опорах.
Почему направляющая, а не бетон
Направляющая берёт на себя роль промежуточной опоры. Лист крепится к ней, а не к цоколю, и получает свободу перемещения вдоль плоскости. Зазор между кромкой листа и бетоном компенсирует температурные деформации: металл удлиняется и укорачивается, не упираясь в фундамент.
Угол между полками и стенками гофров для стенового ограждения — не более 135° (пункт 4.5 ГОСТ 24045-2016). Это значит, что полка гофры даёт удобную площадку под крепёж, а стенка работает как ребро. Крепить в полку, а не в стенку.
Разметка и допуск
Монтаж ведут по разметке, обеспечивающей фиксацию расчётной ширины профилированного листа — расстояния между осями крайних гофров. Допуск на ширину профилированного листа — плюс-минус 10 мм (пункт 9.1 ГОСТ 24045-2016). Этот допуск нужно закладывать при разметке, иначе листы пойдут с перекосом, а кромка у цоколя уйдёт из зазора.
- Выставить опоры: по разметке с учётом расчётной ширины листа и допуска плюс-минус 10 мм.
- Смонтировать направляющую: горизонтальный профиль на нужной высоте, чтобы кромка листа осталась в пределах 100 мм над фундаментом.
- Выставить лист: нижняя кромка не касается бетона, зазор по всей длине.
- Закрепить через верх гофры: крепёж в полку, не в стенку гофры.
- Загерметизировать стык: закрыть просвет от задувания и влаги, сохранив подвижность листа.
Если цоколь кирпичный, логика зазора и крепления отличается — разбор в статье про забор из сварных секций на кирпичном цоколе.
Крепёж и защита металла в узле примыкания
Крепление идёт саморезами по ГОСТ 1144-80, допуски для шурупов с полукруглой головкой — по приложению 2 к этому стандарту. Саморез должен держать лист, но не защемлять его намертво. Отверстие под крепёж в нижней зоне делают чуть больше номинала, чтобы лист мог отыграть подвижку.
Детали по точкам крепления и шагу саморезов — в материале про забор из оцинкованного профнастила: монтаж саморезами.
Цинк и толщина металла
Антикоррозионная защита, получаемая за счёт покрытия, пропорциональна массе или толщине покрытия (вводная часть ГОСТ 14918-2020). Чем толще цинк, тем дольше живёт металл в узле примыкания, где скапливается влага и грязь.
Отдельный момент — горячее цинкование. Изделия с толщиной стенки менее 2 мм не рекомендуется цинковать из-за возможных деформаций и невозможности гарантировать толщину покрытия (пункт 4.1.6 ГОСТ 9.307-2021). Для тонкого профнастила это ограничение прямо касается защиты кромки и крепежа. Почему толщина листа влияет на выбор крепежа и поведение узла — в статье про толщину металла для забора из профнастила.
Чек-лист приёмки узла примыкания
Проверять до того, как затянут последний саморез. После затяжки исправить узел сложнее: придётся снимать лист.
- Зазор между листом и цоколем: кромка не касается бетона, просвет не выше 100 мм над уровнем фундамента (п. 6.4.2 ГОСТ Р 57278-2016).
- Высота цоколя над грунтом: не менее 0,5 м над уровнем грунта, заглубление тоже не менее 0,5 м (п. 6.2.2 ГОСТ Р 57278-2016).
- Способ крепления опор к фундаменту: бетонирование в ленточный железобетонный фундамент, фланцевое соединение или крепление анкерами (п. 6.3.2 ГОСТ Р 57278-2016).
- Допуск по ширине листа: плюс-минус 10 мм на ширину профилированного листа (п. 9.1 ГОСТ 24045-2016).
- Точка крепежа: через верхнюю часть гофры или направляющую, не по нижней кромке в бетон.
- Подвижность листа: при открученном последнем саморезе лист должен иметь ход в зазоре, не упираться в цоколь.
Монтаж опор по пункту 6.3.2 ГОСТ Р 57278-2016 допускает три способа: бетонирование в ленточный железобетонный фундамент, крепление к фундаменту через фланцевое соединение и крепление анкерами. Выбор способа не отменяет главного — нижняя кромка полотна остаётся свободной.
