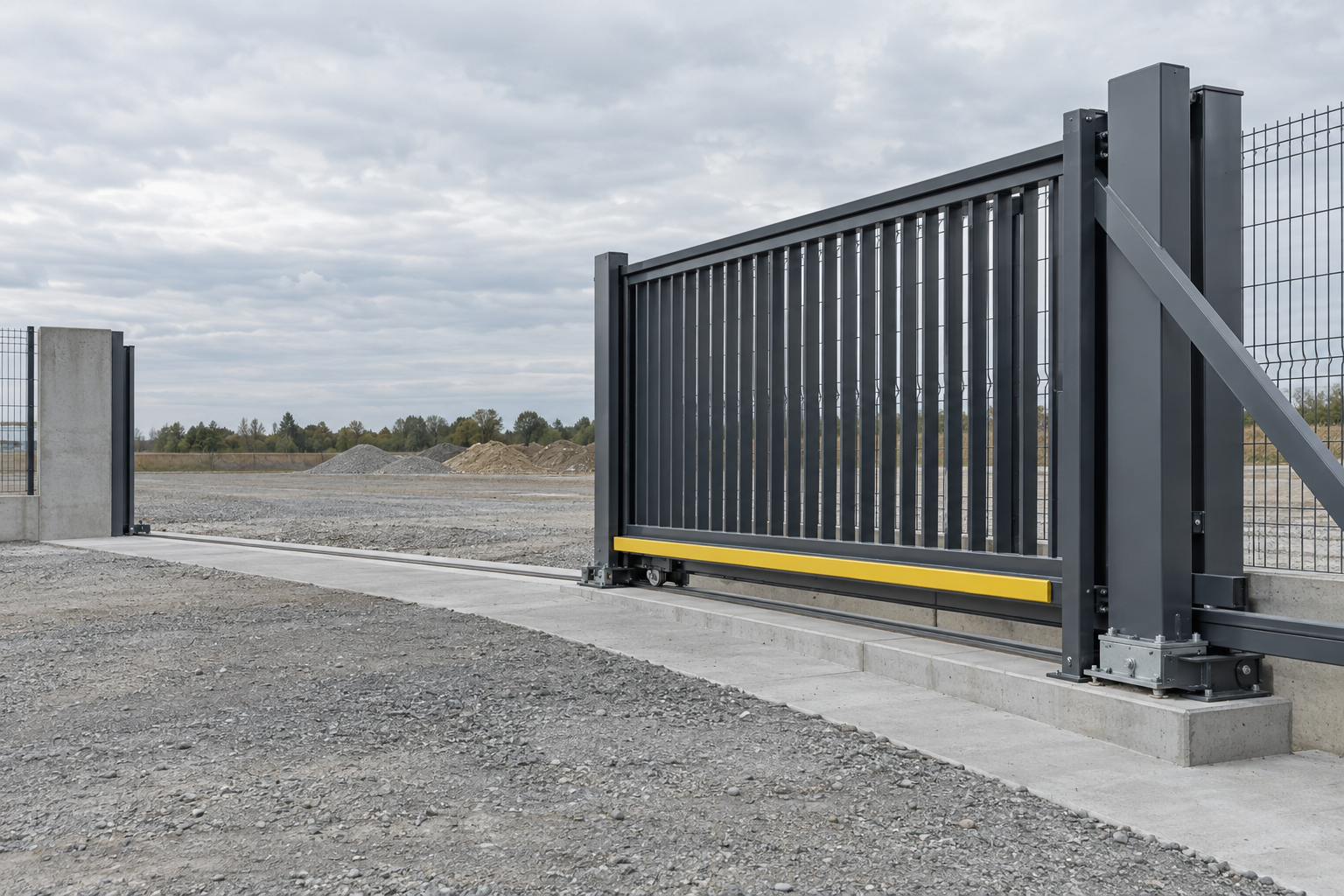

«Профиль по ГОСТ, сварка по расчёту, автоматика класса В2, 20 000 циклов» — строка из реального коммерческого предложения на откатные ворота, которую заказчик обычно читает один раз и подписывает. За каждым словом в ней стоит конкретный пункт норматива и конкретная цифра, а разница между честной сметой и завышенной или удешевлённой часто прячется именно в подмене этих цифр.
Дальше — шесть кусков типовой сметы по порядку, в котором они обычно идут: от металла каркаса до гарантии на готовую конструкцию.
Что реально скрывается за строкой «профильная труба» в смете
Смета редко указывает допуски по кривизне и длине трубы, а именно на них экономят при поставке гнутого или обрезанного профиля. ГОСТ 30245-2003 (п. 4.3) задаёт предел: местная кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины. Пункт 3.8 того же стандарта нормирует длину: предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм.
Заказчик редко просит замерить трубу перед сваркой каркаса, а зря — согнутая или укороченная труба искривляет весь каркас, и это выясняется уже после установки полотна на рельс. Разобраться, какая труба и сечение подходят конкретно под ваши ворота, помогает материал про выбор трубы для откатных ворот.
- Кривизна: не более 1 мм на 1 м длины — проверяется по уровню и правилу на ровной поверхности.
- Длина: отклонение не более +60,0 мм от заявленной мерной длины профиля.

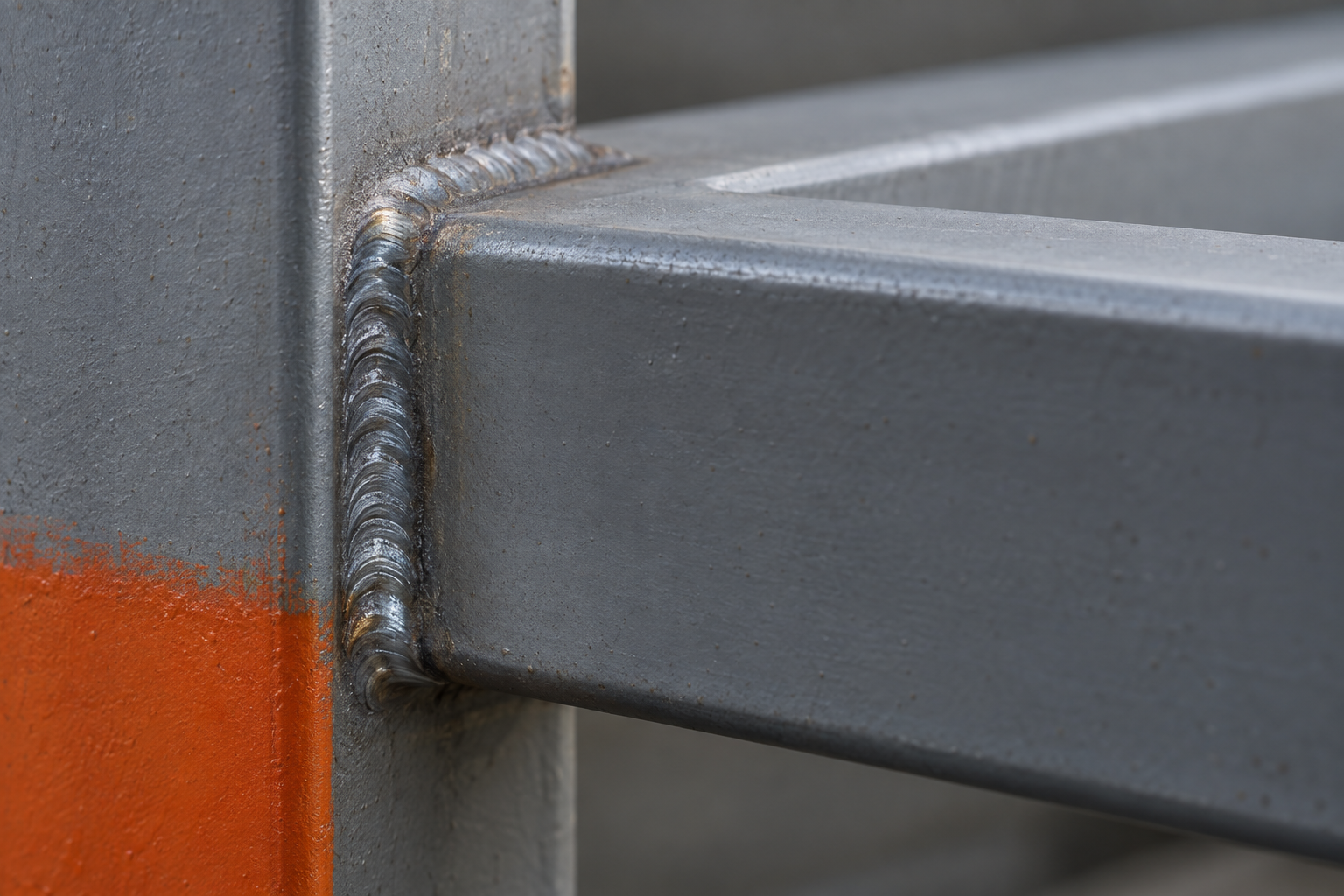

Сварной шов: строка «сварка по расчёту» без цифр — тревожный знак
Качество и катет сварного шва — измеримые параметры, а не формальность. ГОСТ 31174-2017 (п. 5.3.6) требует: временное сопротивление разрыву металла сварного шва должно быть не ниже требований, предъявляемых к основному металлу. Пункт 5.3.5 того же стандарта добавляет: металл шва не должен иметь трещин, а кратеры в местах остановки сварки обязаны быть переварены.
ГОСТ 5264-80 (п. 9) конкретизирует катет углового шва: размер должен быть установлен при проектировании, не более 3 мм для деталей толщиной до 3 мм включительно и не более 1,2 толщины более тонкой детали — для деталей толще 3 мм. В смете заказчик чаще всего видит только фразу «сварка каркаса» без этой цифры, поэтому не может проверить, соответствует ли реальный шов расчётной толщине металла.
Что спросить у подрядчика про сварку
- Катет шва: какой заложен в проекте и совпадает ли он с толщиной свариваемых деталей по ГОСТ 5264-80.
- Кратеры и трещины: проверялись ли визуально после остывания шва, до покраски каркаса.
Важно. строка «сварка по расчёту» без числа катета шва в спецификации означает, что проверить фактическое качество шва после монтажа можно только по косвенным признакам — трещинам и непроварам, а не по цифре.
«20 000 циклов» и «класс В2»: технический паспорт против сметы
ГОСТ 31174-2017 (таблица 2) задаёт эксплуатационные характеристики ворот напрямую: статическая нагрузка, действующая в плоскости полотна, не менее 2000 Н для одного класса и не менее 1500 Н для другого; число циклов открывания-закрывания не менее 20 000; усилие ручного открывания/закрывания не более 150 Н.
Смета без этих трёх цифр не гарантирует соответствие норме — подрядчик может поставить более лёгкий комплект автоматики с меньшим заявленным ресурсом, формально не нарушив договор, если в нём цифры вообще не прописаны. Что стоит за заявленным ресурсом и на каких комплектующих он держится, разбирает статья про ролики и комплектующие откатных ворот из профтрубы.
- Статическая нагрузка: не менее 2000 Н или 1500 Н в зависимости от класса ворот.
- Ресурс: не менее 20 000 циклов открывания-закрывания.
- Усилие открывания: не более 150 Н для ручного режима.
±5 мм — это допуск или уже брак
ГОСТ 31174-2017 (п. 5.2.2) устанавливает: предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать ±5,0 мм. Это официальная норма, а не повод для претензии — отклонение в пределах этой цифры не является дефектом.
Проблема возникает, когда заказчик не знает этой цифры вовсе и либо предъявляет претензию к нормальному допуску, либо, наоборот, пропускает реальное превышение на приёмке, посчитав его несущественным. Замер габарита полотна рулеткой при приёмке занимает несколько минут и снимает оба риска сразу.
Доставка и хранение металла на площадке: почему это отдельная строка сметы
Хранение профиля
ГОСТ 23118-2019 (п. 8.13) требует: лёгкие стальные конструкции и пакеты с тонкостенными профилями должны храниться под навесом или в холодном проветриваемом помещении, складировать пакеты непосредственно на землю запрещается. Труба, пролежавшая под открытым небом на грунте до монтажа, приходит на объект с началом коррозии и деформациями от неравномерного увлажнения.
Погрузка и такелаж
Пункт 8.12 того же стандарта отдельно нормирует погрузочно-разгрузочные работы: следует применять только текстильные стропы, применение стальных канатов или цепей не допускается. Металлический трос при погрузке гнутого профиля способен оставить вмятины и заломы, которые потом проявляются как кривизна каркаса уже после сварки.
- Хранение: под навесом, без контакта пакетов профиля с землёй.
- Стропы: только текстильные — стальной трос или цепь запрещены нормативом.
Работы на площадке — от разгрузки металла до заливки фундамента под ворота — подробно разобраны в статье про фундамент и закладную для откатных ворот.
Гарантия и приёмка: что должно быть закреплено в акте
ГОСТ 31174-2017 (п. 12.2) устанавливает минимальный гарантийный срок с момента продажи изделия — не менее одного года. Пункт 12.1 того же стандарта делает эту гарантию условной: она действует при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, установленных в нормативной и проектной документации.
ГОСТ 24033-2018 (п. 7.7.1) добавляет требование к приёмке: крепление проводят не менее чем в восьми точках воротного блока, при необходимости число точек крепления можно увеличить. Если в акте приёмки не зафиксировано число точек крепления и соответствие допускам по габариту, дальнейший спор о причине поломки решается не в пользу заказчика.
Если ворота идут в комплекте с забором, аналогичный разбор сметы на само ограждение есть в статье про установку сварного забора под ключ.
| Статья сметы | Формулировка из типового КП | Норматив-ориентир | На что проверить при приёмке |
|---|---|---|---|
| Материал каркаса | Профильная труба по ГОСТ | ГОСТ 30245-2003, п. 3.8, 4.3 | Кривизну и длину трубы до сварки каркаса |
| Сварка | Сварка каркаса по расчёту | ГОСТ 5264-80, п. 9; ГОСТ 31174-2017, п. 5.3.5, 5.3.6 | Катет шва, отсутствие трещин и кратеров |
| Автоматика | Автоматика класса В2, 20 000 циклов | ГОСТ 31174-2017, таблица 2 | Заявленную нагрузку, ресурс и усилие открывания в паспорте |
| Монтаж | Монтаж полотна и креплений | ГОСТ 31174-2017, п. 5.2.2; ГОСТ 24033-2018, п. 7.7.1 | Отклонение габарита ±5,0 мм, число точек крепления |
| Доставка | Доставка и хранение металла | ГОСТ 23118-2019, п. 8.12, 8.13 | Условия хранения на площадке, тип строп при разгрузке |
| Гарантия | Гарантия 12 месяцев | ГОСТ 31174-2017, п. 12.1, 12.2 | Наличие акта монтажа, срок отсчёта гарантии |
