Сотня точек крепления на стандартном пролёте забора — это сотня саморезов. Если резьба сорвана или головка срезана хотя бы на части из них, лист придётся демонтировать, крепёж заменить и поставить профнастил обратно. Двойная работа плюс испорченное покрытие листа в местах повторного сверления.
Цена ошибки в выборе самореза считается не по стоимости самого крепежа, а по стоимости переделки узла. Ниже — норма, из которой эта цена берётся, и разбор трёх типов саморезов, которыми закрывают разные узлы забора.
Что стоит сорванная резьба на сотне точек
Пункт 5.6.9 ГОСТ 23118-2019 описывает контроль соединений на самонарезающих винтах: выборочно проверяют диаметр установочного отверстия на соответствие рекомендациям изготовителя, сохранность резьбы установленных винтов и плотность установки. Забракованные винты должны быть демонтированы и заменены на крепёж большего диаметра.
Главное здесь — замена на больший диаметр, а не на такой же. Отверстие уже разработано сорванной резьбой, винт того же диаметра в нём не задержится. Значит, под каждый забракованный саморез нужен новый, крупнее, и это уже другая партия крепежа.
Верхняя граница, за которой начинается срыв, задана пунктом 5.6.6: значение крутящего момента должно быть принято таким, чтобы при нарезке резьбы оно не превышало крутящего момента среза головки либо срыва резьбы. Превысил — получил срезанную головку и лист, который держится на соседних точках.
Главное. забракованный по пункту 5.6.9 крепёж не перекручивают повторно и не оставляют как есть — его демонтируют и меняют на винт большего диаметра.

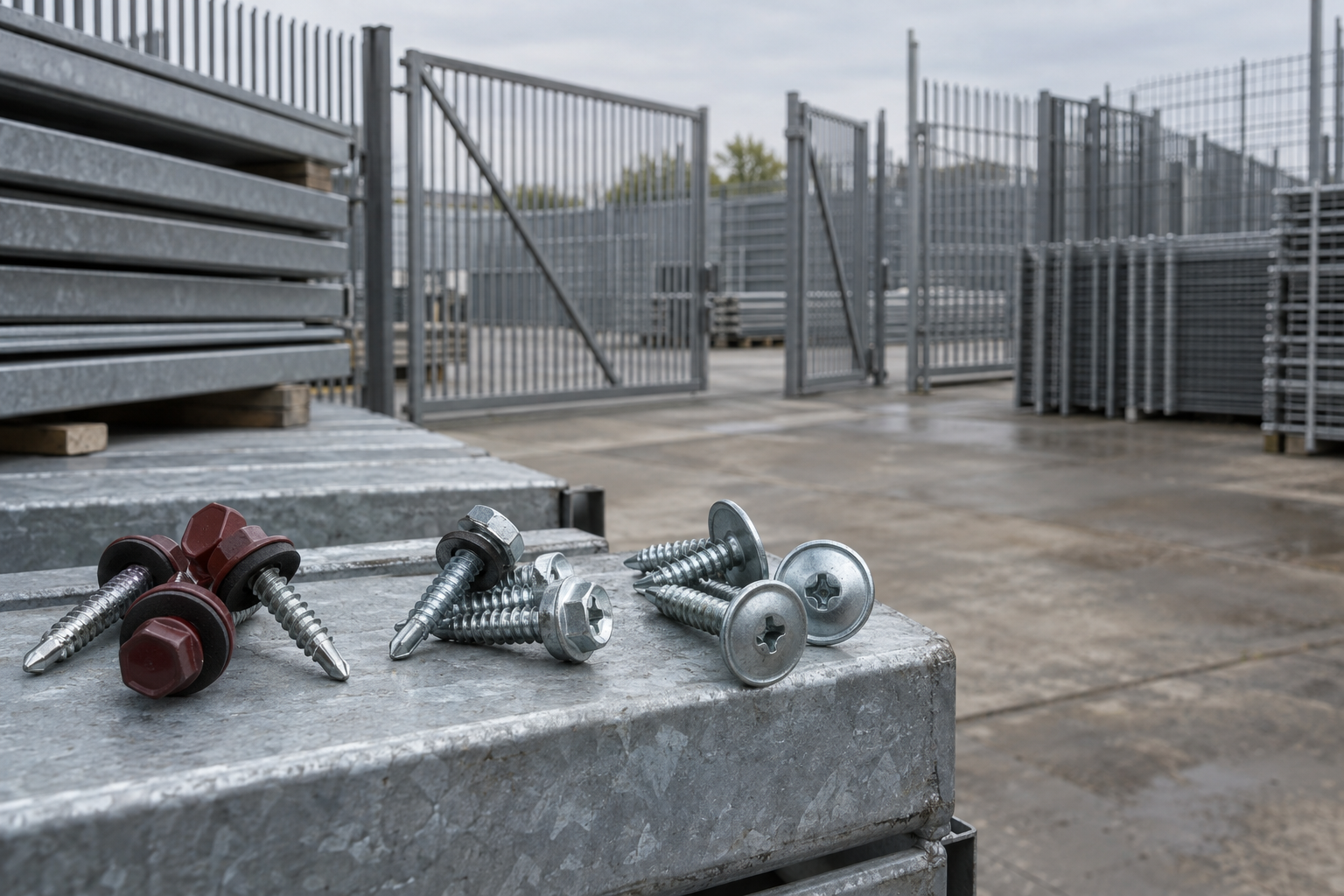

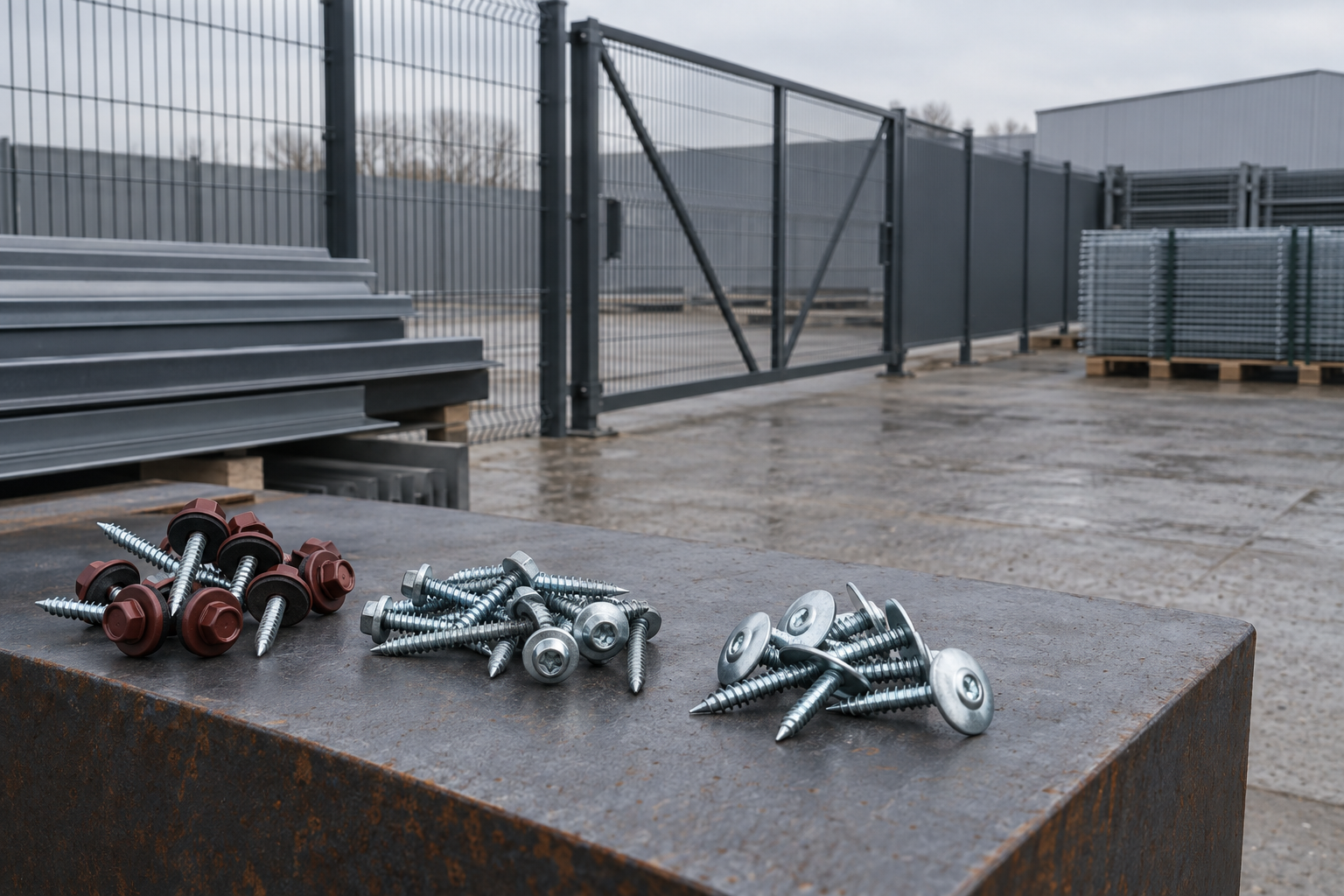

Три типа саморезов и какой узел каждый закрывает
Продавец на рынке редко различает эти три позиции: для него это «саморезы по металлу, все берут». По факту это три разных крепежа под три разных узла.
- Кровельный саморез: прессшайба с EPDM-прокладкой, крепит лист профнастила к прогону. Прокладка закрывает отверстие от воды.
- Саморез по металлу: потайная головка, соединяет профили между собой, где нужна утопленная в плоскость шляпка.
- Саморез с прессшайбой: тонколистовые соединения, где нужна увеличенная площадь прижима без уплотнителя.
Норматив допускает такой крепёж не везде. Пункт 5.6.4 ГОСТ 23118-2019: при использовании в лёгких металлических конструкциях тонкостенных гнутых профилей толщиной менее 4 мм допускается в соединениях использовать самонарезающие и самосверлящие винты и вытяжные заклепки. То есть саморез — штатное решение для тонкостенного профиля, а не замена болту на любой конструкции.
Если задача — защита от откручивания, а не просто крепление, логика выбора другая: там важна форма шлица и головки. Разбор таких решений — в обзоре антивандальных саморезов для забора.
Отдельно про шурупы: полукруглая головка по ГОСТ 1144-80 идёт с диаметром стержня от 1,6 до 10 мм. Это не саморез по металлу, и в соединении профилей забора такой крепёж не заменяет самонарезающий винт.
| Тип самореза | Назначение узла | Уплотнительная шайба | Длина нарезной части | Покрытие |
|---|---|---|---|---|
| Кровельный | Крепление листа профнастила к прогону | Есть, прессшайба с EPDM | Через всю толщину пакета лист + прогон | Горячее цинкование, не менее 40 мкм |
| По металлу с потайной головкой | Соединение профилей между собой | Нет | Через всю толщину соединяемого пакета | Горячее цинкование, не менее 40 мкм |
| С прессшайбой | Тонколистовые соединения | Есть, без уплотнителя | Через всю толщину соединяемого пакета | Горячее цинкование, не менее 40 мкм |
Длина нарезной части: главная ошибка при выборе
Пункт 5.6.5 ГОСТ 23118-2019 формулирует требование прямо: эффективная длина нарезной части резьбы самонарезающих винтов должна проходить через всю толщину соединяемого пакета. Не «заходить в нижний лист», не «цеплять половину», а проходить насквозь.
Как считать под пакет лист плюс прогон
Складываем толщину профнастила и толщину стенки прогона в месте крепления. Нарезная часть самореза должна перекрыть эту сумму целиком. Если нарезка короче, винт держится только в верхнем листе — резьба не доходит до нижнего, и узел теряет несущую способность.
Практика монтажа листа к прогону с расчётом точки крепления разобрана в статье про монтаж забора из оцинкованного профнастила саморезами.
Крутящий момент: почему шуруповёрт на максимуме портит крепёж
Пункт 5.6.6 задаёт верхнюю границу момента: при нарезке резьбы он не должен превышать момент среза головки либо срыва резьбы. Это не рекомендация по аккуратности, а граница, за которой крепёж разрушается.
Отсюда требование к инструменту из пункта 5.6.5: механический инструмент для установки и фиксации винтов при работе должен обеспечивать регулировку глубины установки и контроль крутящего момента, которые должны изменяться в соответствии с рекомендациями изготовителя оборудования.
Что это значит на площадке
- Регулировка глубины: инструмент останавливает закручивание на нужной глубине, а не тянет до упора.
- Контроль момента: значение выставляется по рекомендациям изготовителя инструмента, а не «на глаз по звуку трещотки».
- Настройка под крепёж: момент меняется при смене типа и диаметра самореза, одна настройка на всю смену не подходит.
Покрытие: 40 мкм, хроматирование и что происходит в резьбе
Пункт 4.5.5 ГОСТ 9.307-2021 задаёт планку: толщина покрытия должна быть не менее 40 мкм. Это минимум для горячего цинкования, при котором крепёж обрабатывают при 430-460 °C.
Для повышения коррозионной стойкости цинковое покрытие хроматируют и фосфатируют — пункт 1.2 ГОСТ 9.303-84. Хроматирование заодно улучшает декоративный вид. Но там же указано: хроматная плёнка механически непрочная, а по пункту 1.3 цинковое хроматированное покрытие теряет декоративный вид при периодическом механическом воздействии — прикосновениях инструмента и рук. То есть красивый жёлтый оттенок на головках стирается уже при монтаже, и это не брак.
В зоне резьбы толщина покрытия не регламентируется — пункт 4.5.7. Это логично: резьбу после цинкования калибруют, и гарантировать на ней те же 40 мкм нельзя.
Марка стали под цинкование тоже имеет значение: почему — разобрано в статье про металлопрокат для забора.
Приёмка партии крепежа: что проверить до монтажа
Проверка партии до начала работ дешевле, чем демонтаж листа после. Порядок действий:
- Проверить толщину покрытия: по пункту 7.12 ГОСТ 9.307-2021 на крепёжных деталях с резьбами её контролируют на головках болтов и на торцах гаек.
- Отобрать выборку: по пункту 7.5, подпункт в, резьбовые крепежные детали проверяют в количестве до 0,5%, но не менее 3 шт. от партии.
- Уточнить калибровку резьбы: по пункту 4.1.5 резьбовые соединения, не защищённые перед горячим цинкованием, подлежат калибровке, она не входит в технологический процесс цинкования и выполняется заказчиком.
- Проверить толщину стенки изделия: по пункту 4.1.6 не рекомендуется цинковать изделия с толщиной стенки менее 2 мм из-за возможных деформаций и невозможности гарантировать толщину покрытия.
Связка толщины металла изделия и требований к покрытию разобрана в статье про толщину металла забора.
И ещё один параметр, который часто забывают при закупке: по пункту 11.1 ГОСТ 9.307-2021 не рекомендуется использование изделий с покрытием при температуре свыше 250 °C, а максимальная рекомендуемая температура эксплуатации при непрерывном воздействии на покрытие — не более 200 °C.
На практике. если крепёж забракован по пункту 5.6.9, его демонтируют и ставят винт большего диаметра — отверстие уже разработано, крепёж того же диаметра в нём не удержится.
