Распашные ворота с калиткой: правильная раскладка проёма

«Калитку прирежу в одну створку, шире-уже — разберёмся на месте» — фраза, которую слышит почти каждый монтажник перед тем, как взяться за болгарку. Проём меряется рулеткой один раз, делится пополам плюс-минус ладонь, и дальше всё решается по ходу работы.

ГОСТ 31174-2017 на эту практику смотрит иначе. Калитка в распашных воротах — не произвольный вырез, а конструктивный признак, который нужно закладывать в проект до того, как труба легла на стол под резку.

«Калитку прирежу в одну створку — какая разница»: что на это отвечает ГОСТ

Распашные ворота по ГОСТ 31174-2017 — это ворота, открываемые поворотом полотна вокруг вертикальной оси (п.3.12). Дальше стандарт делит все конструкции по классификационным признакам, и один из них — прямое указание: «с дверью, без двери» (п.4.5). То есть калитка в полотне — не опция «на глаз», а отдельный признак, по которому изделие классифицируется наравне с типом заполнения.

Дальше идёт то, что многие упускают: артикул изделия должен содержать исчерпывающую информацию о конструкции по документации завода, включая наличие калитки, вид отделки и другие характеристики (раздел 5, перед п.5.1). Иначе говоря, калитка — это не «дырка, которую прирезали при монтаже», а параметр, зафиксированный в документации на этапе проектирования.

Отсюда практический вывод: раскладку проёма — где будет калитка, какой ширины створка под неё — решают на бумаге, а не рулеткой на объекте. Если вы ещё выбираете между встроенной и отдельно стоящей дверцей, эта развилка разобрана в статье про ворота с калиткой из профильной трубы: встроенная или отдельная. По цифрам ГОСТ: «прирежу как получится» здесь не работает — калитка входит в артикул и проектируется заранее.

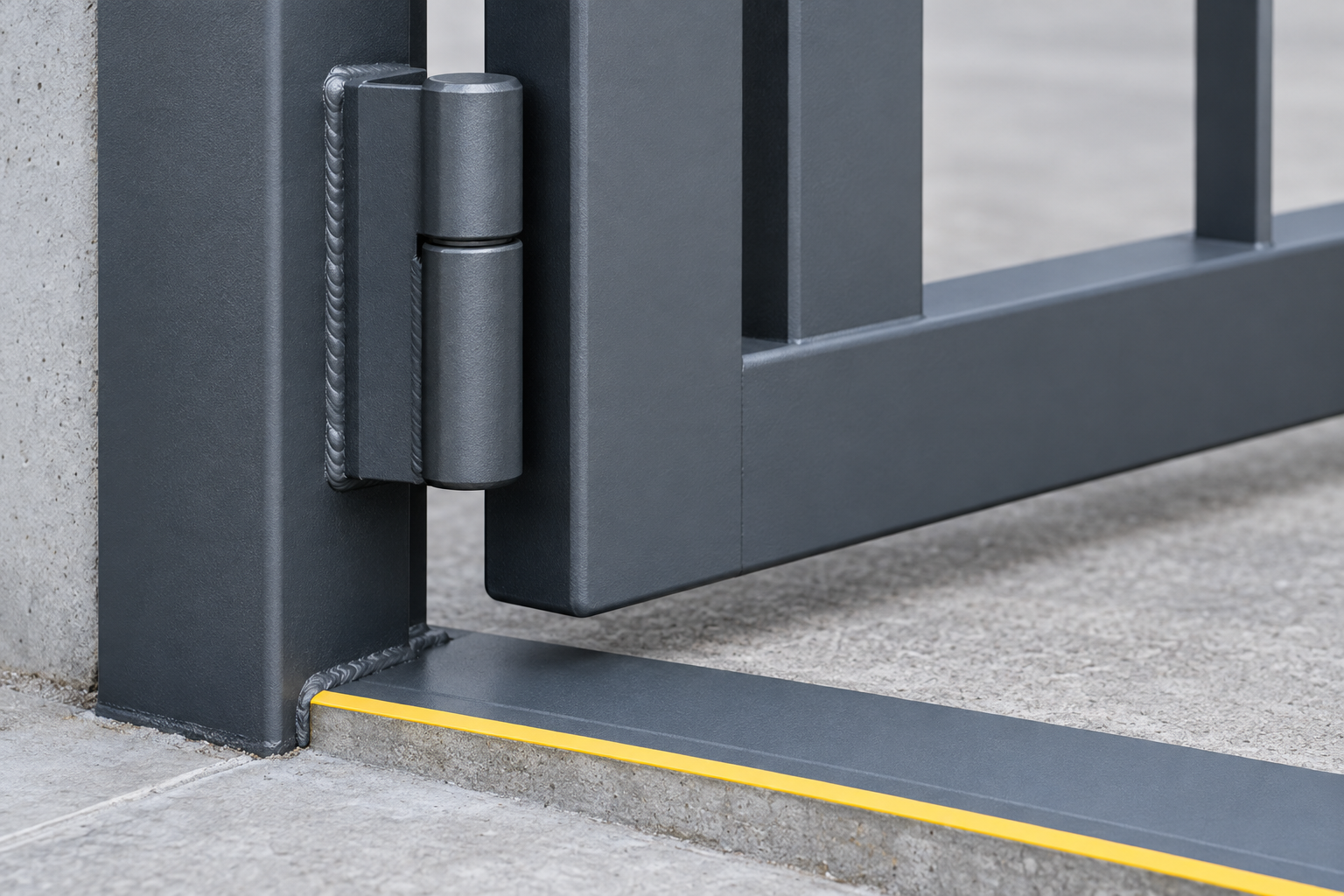

Порог калитки: 75 мм и жёлто-чёрные полосы, а не «как получится»

Следующее возражение обычно звучит так: «порог сделаю повыше, для жёсткости конструкции». ГОСТ 31174-2017 ограничивает эту самодеятельность конкретной цифрой.

• Высота порога: должна обеспечивать удобный проезд велосипедов, колясок, садовых тележек, рекомендуемая высота — не более 75 мм (п.5.4.9).
• Маркировка порога: для защиты от спотыкания порог встроенной калитки должен быть обозначен предупредительными желто-чёрными полосами (п.5.4.9).
• Общее требование к приподнятым частям: пороги и другие выступающие элементы должны быть хорошо видны или обозначены предупреждающими знаками, например желто-черной лентой (п.7.6).

Получается, что высокий порог сам по себе не запрещён напрямую, но норма явно ориентирует на проезд тележек и колясок без препятствий, и в любом случае требует контрастной разметки. «Сделаю порог повыше без всякой ленты» по этим пунктам не проходит: либо укладываетесь в рекомендованные 75 мм, либо маркируете так, чтобы порог был заметен.

Острые углы на стыке створки и калитки: почему заводская обработка не панацея

Самое травмоопасное место в конструкции с встроенной калиткой — зона стыка полотна ворот и дверцы, там, где рама калитки заходит в раму створки. При проектировании полотна ворот нужно избегать острых углов и выступающих частей, которые могут травмировать: острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм (п.7.5).

Это касается не только внешнего периметра ворот, но и внутренних кромок — тех самых, что образуются на стыке рамки калитки с рамой полотна после резки трубы. Если этот узел варится и обрабатывается кустарно, острая кромка на притворе калитки остаётся именно там, где человек чаще всего задевает её рукой или бедром при проходе.

Отдельно стоит узел навешивания дверцы: петли на калитке из профильной трубы должны быть приварены так, чтобы не создавать дополнительных выступающих кромок в зоне открывания. Подробный порядок этой операции разобран в руководстве как правильно приварить петли на калитку из профильной трубы. По цифре ГОСТ: радиус притупления кромок — не менее 3 мм, и это касается именно того угла, который образуется на границе створки и калитки.

Допуски раскладки: ±5 мм по габариту и 3-5 мм по диагоналям

Здесь проверяется главный бытовой аргумент — «на глаз, потом подгоним». ГОСТ 31174-2017 задаёт числовые пределы, за которые заходить нельзя.

• Габарит полотна: предельное отклонение от номинальных габаритных размеров полотен изделий — не более ±5,0 мм (п.5.2.2). Это касается и створки, и дверцы калитки как отдельного полотна.
• Диагонали: разность длин диагоналей прямоугольных элементов не должна превышать 3 мм при длине стороны не более 2000 мм и 5 мм — при большей длине (п.5.2.3). Если диагонали разошлись сильнее, геометрия рамки уже не прямоугольная.

Важно. калитка и створка — это две отдельные рамки, и каждая из них должна укладываться в собственный допуск по габариту и диагоналям. «Подгоним по месту» работает только в пределах этих миллиметров, дальше — перекос притвора и заедание полотна при открывании.

Перед тем как резать трубу под раскладку, стоит свериться с общей методикой расчёта размеров ворот — она разобрана в статье про расчёт размеров, изготовление и монтаж распашных ворот из профильной трубы. По цифрам ГОСТ: разметка «на глаз» без контроля диагоналей и габарита — это уже не допуск, а брак геометрии.

Что мерить у калитки отдельно от створки

• Ширина дверцы: замеряется отдельно от ширины большой створки, а не выводится делением проёма пополам.
• Высота полотна калитки: проверяется по тому же допуску ±5 мм, что и у створки, независимо от того, что калитка меньше по площади.
• Диагонали рамки калитки: измеряются до сборки петель, иначе перекос заметен только после навешивания.

Труба для узкой створки: сортамент и радиус скругления углов

Дверца калитки чаще всего варится из более узкого сечения трубы, чем основная створка, — это тоже часть раскладки, а не только вопрос ширины проёма. Здесь вступает сортамент.

Радиус закругления профильной трубы R должен быть не более 2s (где s — толщина стенки); по согласованию изготовителя с потребителем допускаются иные значения для отдельных типоразмеров труб (ГОСТ 8639-82, п.4). Это тот самый угол профиля, который потом придётся дополнительно притуплять по п.7.5 ГОСТ 31174-2017, если он оказывается острым на стыке с калиткой.

Длина труб и предельные отклонения по размерам для прямоугольного профиля должны соответствовать ГОСТ 8639-82 (ГОСТ 8645-68, п.3). Иначе говоря, резать трубу под ширину дверцы «как получится» нельзя не только по нормам ворот, но и по сортаментным допускам самого профиля. Разбор того, какое сечение трубы брать под створку и под калитку, есть в статье какую трубу выбрать для распашных ворот.

Что проверить перед резкой узкого полотна

1. Сечение трубы: подобрано под ширину дверцы, а не взято по остатку со склада.
2. Толщина стенки: определяет допустимый радиус закругления угла — его нужно знать до резки, а не выяснять по факту.
3. Длина отрезков: берётся с учётом сортаментных допусков, иначе итоговый габарит уходит за ±5 мм.

Как калитка открывается и запирается независимо от привода

Последнее возражение касается автоматики: «поставим электрозамок на калитку — и хватит». ГОСТ прямо ограничивает это решение: электрические механизмы запирания в конструкции ворот должны предусматривать возможность их открытия при отсутствии электроэнергии (раздел 7, перед п.7.5).

Дополнительно ГОСТ 24033-2018 требует, чтобы полотно ворот открывалось и закрывалось без заеданий, а усилия для запирания и открывания не превышали значений, установленных в нормативных документах на изделие (п.7.7.1).

Применительно к раскладке проёма это означает, что калитка со своим замком, ручкой и петлями (позиции 4, 5, 7 на схеме элементов распашных ворот, приложение Б ГОСТ 31174-2017) должна открываться механически независимо от того, работает автоматика на основной створке или нет. Раскладка проёма без учёта этого узла — через сезон это заедающая дверца, которую приходится открывать силой при обрыве питания.
