ГОСТ 31174-2017 в пункте 5.3.2 требует, чтобы полотно ворот противостояло выходу из направляющих при контакте с неподвижным препятствием. Лёд в пазу нижней направляющей нарушает это условие раньше, чем кажется: ролик садится на наледь, полотно перекашивается, и то, что выглядит как «примёрзло», на деле уже смещение геометрии узла.

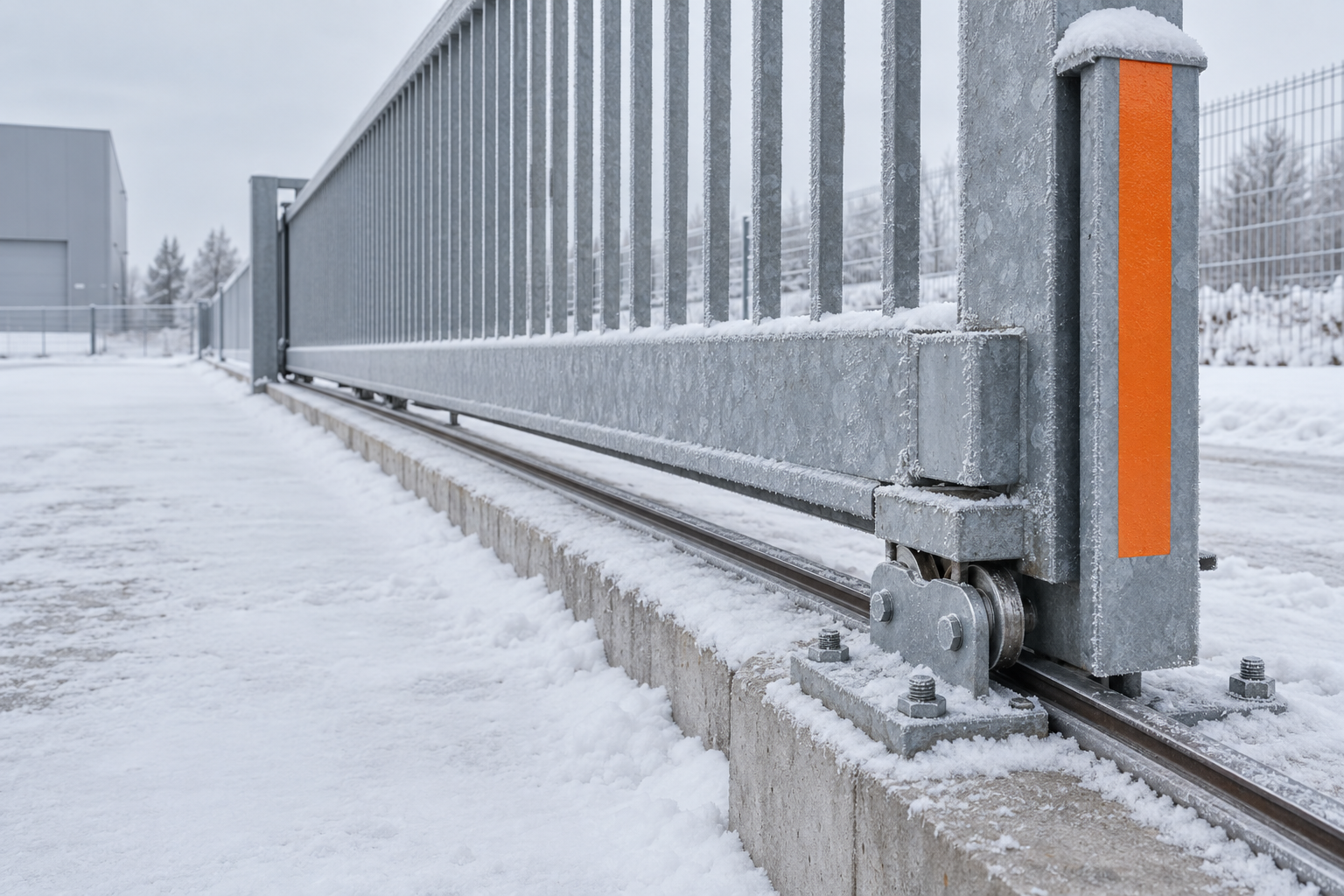

Типичная зимняя картина: створка идёт с рывками, привод натужно тянет и иногда останавливается по перегрузке, а в пазу направляющей виден лёд. Дальше два пути — либо сразу резать под кабель обогрева, либо пройти диагностику по порядку и понять, что стоит за тугим ходом: наледь, износ ролика или деформация балки. Правильный порядок — второй.
Первый замер направляющей: что фиксируем до серьёзных морозов
Схема откатных ворот с нижней опорной балкой описана в приложении Б ГОСТ 31174-2017, рисунок Б.2: щитовое полотно, обрамление проёма, ручка, запирающее устройство, нижняя опорная балка, привод, силовая несущая рама и роликовые опоры. Осмотр начинается не с кабеля обогрева, а с фиксации состояния этих элементов — иначе непонятно, что именно мешает ходу створки.
- Наледь в пазу: где скопился лёд — по всей длине направляющей или локально, у роликов.
- Состояние нижней опорной балки: нет ли вмятин, разрывов сварного шва, коррозии под слоем льда.
- Положение роликовых опор: смещены ли ролики относительно паза, есть ли люфт в креплении к силовой раме.
- Зазор между полотном и направляющей: увеличился он или, наоборот, полотно зажато.
Если направляющая изначально подобрана и смонтирована с нарушением — подробнее об устройстве самой рельсы и вариантах консольной балки в статье про выбор и монтаж направляющей рельсы — любой обогрев будет лечить симптом, а не причину.
Классификация условий эксплуатации: температура и агрессивность среды
Прежде чем выбирать тип кабеля и изоляцию, нужно понять, в каких условиях фактически работает конструкция. ГОСТ 23118-2019 задаёт классификацию в двух плоскостях: по расчётной температуре и по агрессивности среды.
Три диапазона расчётной температуры
Пункт 4.2.5.3 делит условия эксплуатации на три группы:
- Минус 45 °C и выше: базовый диапазон для большинства регионов.
- От минус 45 °C до минус 55 °C включительно: требует более строгих требований к материалу и узлам.
- Ниже минус 55 °C: отдельная категория с ужесточёнными условиями.
Четыре степени агрессивности среды
Пункт 4.2.5.2 классифицирует среду по степени агрессивности воздействия: неагрессивная, слабоагрессивная, среднеагрессивная и сильноагрессивная. Эти две характеристики фиксируются до выбора обогрева, потому что от них зависит и материал изоляции кабеля, и то, нужен ли дополнительный защитный короб на направляющей.
Проверка роликовых опор и направляющей после промерзания

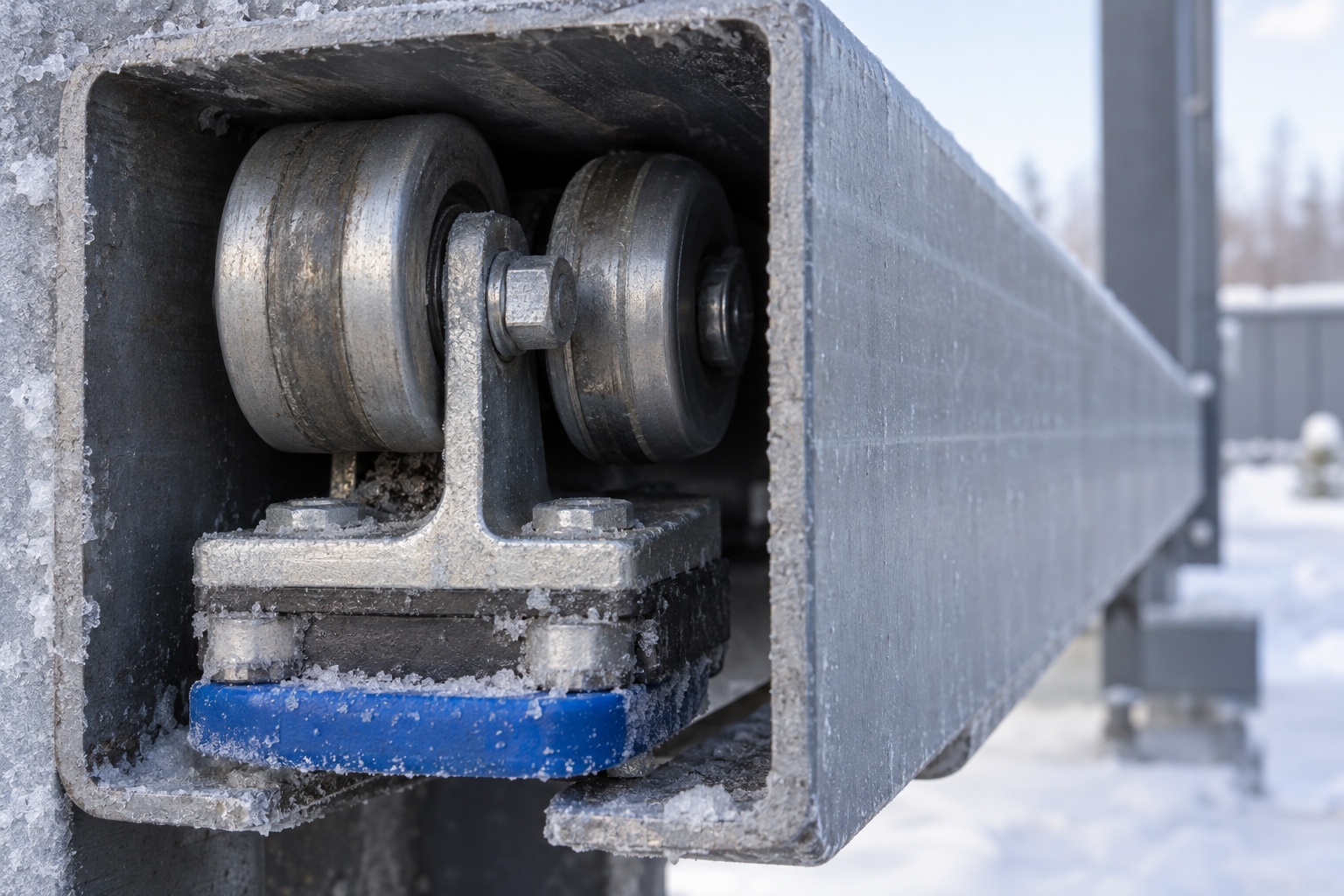

Если обмерзание направляющей повторяется из зимы в зиму, а не случилось один раз при аномальном морозе, проблема может быть не в погоде, а в узле роликовых опор и силовой рамы, показанных на рисунке Б.2. Проверяются крепление роликовых опор к раме, вертикальность самой рамы и совпадение оси ролика с осью паза направляющей. Подробнее о типах роликов и комплектующих для откатных ворот из профтрубы — в статье про ролики и комплектующие.
Если на профиле направляющей или силовой рамы обнаружен дефектный участок — трещина, зона коррозии, повреждённый шов — его не всегда нужно менять целиком. ГОСТ 30245-2003 в разделе 4 допускает исправление дефектных участков ручной или полуавтоматической сваркой с применением материалов, соответствующих механическим свойствам стали профиля, с последующей зачисткой швов. Это рабочий вариант для локального повреждения балки, но не замена диагностике всего узла.
Уплотнители и запирающие механизмы: контроль морозостойкости
Пункт 5.4.5 ГОСТ 31174-2017 требует, чтобы резиновые и эластомерные уплотнители по периметру ворот и между панельными элементами были стойкими к климатическим и атмосферным воздействиям и соответствовали ГОСТ 30778 или иному нормативному документу на конкретный вид уплотнителя. Если уплотнитель растрескался или потерял эластичность на морозе, это самостоятельная причина ухудшения хода створки — и её нужно исключить до того, как ставить диагноз «наледь в направляющей».
Раздел 7 ГОСТ 31174-2017 требует, чтобы электрические механизмы запирания предусматривали возможность открытия при отсутствии электроэнергии. Зимой это требование становится рабочим сценарием: при обледенении контактов или обрыве питания владелец должен суметь открыть ворота вручную. Как устроены концевые выключатели и фотоэлементы, от которых тоже зависит работа автоматики в мороз, разобрано в статье про концевые выключатели и фотоэлементы.
Важно. если механизм запирания не открывается вручную при отключённом питании, это нарушение требования раздела 7 ГОСТ 31174-2017 — устранить его нужно раньше, чем заниматься обогревом направляющей.
Тест усилия открывания после первых оттепелей
Прежде чем считать наледь единственной причиной тугого хода, нужно измерить усилие открывания и сравнить его с нормативным. Основные эксплуатационные характеристики ворот, включая усилие открывания-закрывания, приведены в таблице 2 согласно пункту 5.3.1 ГОСТ 31174-2017.
- Пять рабочих циклов: пункт 6.4 ГОСТ 24033-2018 требует, чтобы подвижный элемент выполнил пять рабочих циклов в ручном или автоматическом режиме перед замерами.
- Замер усилия: прилагается нагрузка к полотну для определения фактического усилия открывания.
- Сравнение с нормой: согласно пункту 8.5.1.3, нагрузка считается достаточной, если она не превысила требований, установленных в нормативных документах на конкретный вид изделия.
Если после пяти циклов и замера усилие укладывается в норму из таблицы 2, а тугой ход проявляется только при минусовой температуре и исчезает в тепле — это подтверждает, что причина именно в обмерзании направляющей, а не в механическом износе узла.
Решение: обогрев направляющей и что фиксируется в итоге
Только после четырёх предыдущих шагов — фиксации температурного класса и агрессивности среды, осмотра роликовых опор, проверки уплотнителей и запирающей автоматики, теста усилия открывания — имеет смысл переходить к монтажу обогрева направляющей.
При выборе и монтаже кабеля учитывается точность геометрических размеров направляющей: пункт 5.2.4 ГОСТ 31174-2017 отсылает к расчёту точности по ГОСТ 21778, ГОСТ 21779 и ГОСТ 21780 с учётом особенностей конкретной конструкции и условий монтажа. Кабель или короб с подогревом должны вписаться в паз без изменения этих размеров — иначе появится новая причина тугого хода, уже не связанная с морозом.
Откатные ворота по определению пункта 3.9 ГОСТ 31174-2017 — это подвижная воротная система, обеспечивающая функциональную связь между двумя смежными пространствами. Обогрев направляющей не меняет эту функцию, он только убирает механическое препятствие движению — лёд. Ручное открывание при отключении питания остаётся обязательным требованием независимо от того, установлен обогрев или нет; за выбор самого привода, который тянет полотно по обогреваемой направляющей, отвечает статья про выбор электропривода.
Итог диагностики фиксируется письменно: температурный класс и степень агрессивности среды по ГОСТ 23118-2019, состояние роликовых опор и балки по схеме Б.2, результат теста усилия открывания и выбранный способ борьбы с наледью. На установленное изделие распространяется гарантийный срок не менее одного года с момента продажи согласно пункту 12.2 ГОСТ 31174-2017 — и именно этим сроком закрывается протокол проверки.
| Способ | Температурный диапазон применения | Требуемое обслуживание | Привязка к нормативу |
|---|---|---|---|
| Греющий кабель на направляющей | Подбирается по расчётной температуре эксплуатации конструкции | Периодический осмотр изоляции и контактов кабеля | П. 4.2.5.3 ГОСТ 23118-2019 |
| Короб с подогревом (кожух + кабель) | Тот же принцип подбора по расчётной температуре, плюс защита уплотнителей короба | Осмотр уплотнителей на стойкость к климатическим воздействиям | П. 5.4.5 ГОСТ 31174-2017 |
| Механическая очистка без обогрева | Применяется независимо от температурного диапазона, но требует ручного вмешательства при каждом обледенении | Регулярный контроль паза направляющей и роликовых опор | Рисунок Б.2, приложение Б ГОСТ 31174-2017 |
Частые вопросы
Нет, осмотр направляющей, роликовых опор и уплотнителей проводится без демонтажа, а тест усилия открывания выполняется в рамках обычных рабочих циклов ворот.
Сначала сопоставить фактические элементы конструкции с рисунком Б.2, чтобы понять, какой элемент выполняет роль каждого узла, а затем проводить осмотр по тем же пунктам.
Степень агрессивности среды по ГОСТ 23118-2019 — это задача проектировщика или организации, выполняющей обследование, а не визуальный вывод по внешнему виду металла.
Это зависит от результата осмотра: при локальном скоплении льда у одного узла опоры логично начать с этого участка, при равномерном обледенении по всей балке — с полной длины.
Фиксируются результаты диагностики — температурный класс, степень агрессивности среды, состояние роликовых опор и результат теста усилия открывания, чтобы было ясно исходное состояние на момент отсчёта гарантии.
Гарантийный срок не менее одного года по пункту 12.2 ГОСТ 31174-2017 отсчитывается с момента продажи конкретного изделия, поэтому гарантия на новый комплект обогрева считается отдельно от гарантии на ранее купленные ворота.
Раздел 7 ГОСТ 31174-2017 требует, чтобы запирающий механизм открывался вручную при отсутствии электроэнергии независимо от схемы питания — это требование к автономности ручного открывания нужно сохранить при любой схеме подключения обогрева.
