«Да что там те ворота — рама из профтрубы, ролики, привод, сварю сам, зачем переплачивать заводу». Фраза знакомая, и в ней есть рабочее зерно. Часть операций при сборке откатных ворот действительно не требует заводского стапеля и конвейера.
Но нормативка на ворота оперирует не вкусами, а измеримыми числами. ГОСТ 31174-2017 задает ресурс не менее 20 000 циклов открывания/закрывания, усилие ручного открывания не более 150 Н, статическую нагрузку в плоскости полотна не менее 1500 Н. Ниже — разбор по пунктам, где экономия проходит, а где оборачивается переделкой.
«Сварю сам, зачем переплачивать заводу» — где эта фраза работает
Сборка рамы, навеска полотна на ролики, установка комплектующих — все это можно сделать на участке. Заводская точность нужна не на каждом этапе, а на конкретных операциях, и их не так много.
Экономия законна, если вы удержали допуски по геометрии и не схалтурили на швах. По пункту 5.2.2 ГОСТ 31174-2017 предельные отклонения от номинальных габаритных размеров полотен не должны превышать +/- 5,0 мм. Это тот порог, за которым полотно перестает нормально ходить по направляющим.
Что проверяют до обварки
По пункту 5.2.3 рамочные элементы должны иметь правильную геометрическую форму, а разность длин диагоналей прямоугольных элементов не должна превышать 3 мм при наибольшей длине стороны не более 2000 мм и 5 мм — более 2000 мм. Проверяется рулеткой по диагоналям, до обварки, а не после.
Швы и электрод
Сварные швы по пункту 5.3.5 не должны иметь трещин, кратеры в местах остановки сварки должны быть переварены. По пункту 5.3.6 временное сопротивление разрыву металла шва должно быть не ниже требований к основному металлу. Это значит: электрод и режим подбираются под профиль, а не «какой был в ящике».
Геометрия полотна: 5 мм и 3 мм, из-за которых ворота начинают клинить
Допуск +/- 5,0 мм на габарит и разность диагоналей 3 мм — не придирка нормоконтроля. Это условие того, что полотно пойдет по направляющим без закусывания и перекоса роликов.
При самостоятельной сварке раму ведёт от нагрева. Сначала вы выставляете прямоугольник по диагоналям, потом прихватываете, потом обвариваете — и усадка швов тянет углы внутрь. К моменту окончания работ разность диагоналей легко уходит за 5 мм, а полотно встает ромбом.
Вторая часть проблемы — сама профтруба. По пункту 4.3 ГОСТ 30245-2003 местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины, общая кривизна — произведения допускаемой местной кривизны на длину профиля в метрах. По пункту 4.4 скручивание профилей вокруг продольной оси не должно превышать 2,0 мм плюс 0,5 мм на каждый метр длины.
Если труба привезена с базы без проверки, кривизна и скручивание складываются с усадкой от сварки. Итог — рама, которую проще переварить заново, чем вытянуть. По пункту 5.2 ГОСТ 23118-2019 отклонение от прямолинейности задается как 0,001 L, но не более 10,0 мм — зазор между натянутой струной и стенкой гнутосварного профиля.
Как выставить каркас и не поймать перекос, разобрано в материале как сварить откатные ворота из профильной трубы своими руками.
Сварные швы: почему «на глаз» здесь не проходит
Требования к швам в ГОСТ 31174-2017 короткие, но именно на них самоделка сыпется через сезон.
- Трещины: металл шва и граничной зоны не должен иметь трещин — это пункт 5.3.5, и трещина в граничной зоне означает, что режим сварки подобран неверно.
- Кратеры: в местах остановки и окончания сварки кратеры должны быть переварены, иначе именно с них начинается разрушение шва.
- Прочность: по пункту 5.3.6 временное сопротивление разрыву металла шва не ниже требований к основному металлу — шов не должен быть слабее трубы.
На самодельных воротах чаще всего всплывают непроваренные корни шва и незаваренные кратеры в углах рамы. Угол — зона максимальных напряжений при ходе полотна, и трещина идёт оттуда.
На практике. кратеры в углах рамы переваривайте сразу, не оставляя «на потом» — именно с них начинается трещина под нагрузкой.

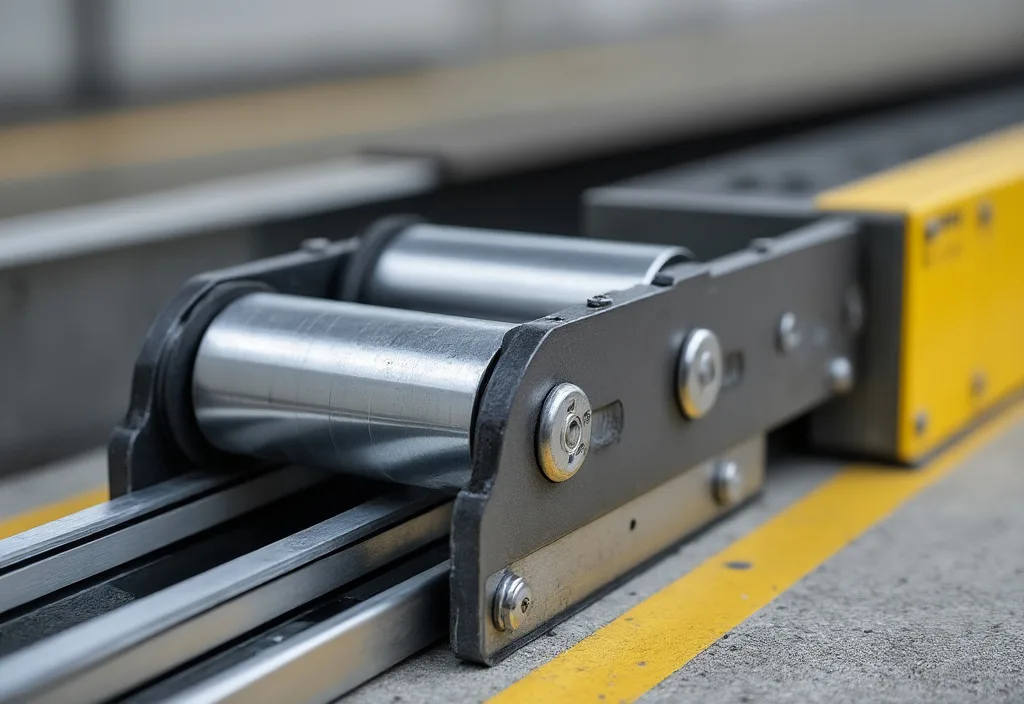

Направляющие, ролики и трос: узлы, которые почти всегда переделывают
По пункту 5.3.2 конструкция ворот должна обеспечивать способность полотна противостоять выходу из направляющих при контакте с неподвижным препятствием. Это про консольную систему: ролики и ловители должны удержать полотно, если оно во что-то уперлось.
Почему консоль без расчёта не держит
Самодельная консоль без расчёта геометрии обычно не держит этот сценарий. Полотно выходит из направляющей, ролик срывает, створка падает. Переделка — замена всей каретки и часто закладной.
Барабан и трос
Отдельная история — трос. По пункту 7.10 исходный диаметр шкивов и барабанов тросов должен быть равен диаметру троса, умноженному на 20. Отклонения допускаются только при наличии сертификата производителя троса, подтверждающего, что меньший диаметр не влияет на прочность или срок службы ворот.
Самодельщик ставит барабан «какой нашел», диаметр меньше нормативного, и трос изнашивается кратно быстрее. Геометрия хода полотна при этом зависит и от закладной — как её заложить, разобрано в статье как правильно залить фундамент для откатных ворот своими руками.
Разбор роликов, кареток и комплектующих — в материале откатные ворота из профтрубы: ролики и комплектующие.
Безопасность и ресурс: 20 000 циклов и 150 Н, которые нельзя обойти
Здесь экономия оборачивается не переделкой, а травмой или отказом ворот.
- Ресурс: по таблице 2, пункт 3 ГОСТ 31174-2017 безотказность — не менее 20 000 циклов открывания/закрывания.
- Усилие: по таблице 2, пункт 4 усилие ручного открывания/закрывания — не более 150 Н.
- Кромки: по пункту 7.5 части ворот, контактирующие с человеком, не должны быть причиной порезов, острые края и углы притупляются или закругляются радиусом не менее 3 мм.
- Придавливание: по пункту 7.9 ворота с механизмом автоматического закрывания не должны приводить к придавливанию или затягиванию человека.
Статическая нагрузка в плоскости полотна по таблице 2, пункт 1 — не менее 1500 Н для ворот с рамочными полотнами. Это проверка рамы на жёсткость, и самодельная рама из тонкой трубы её не держит.
Защиту от придавливания и точную остановку полотна дают концевые выключатели и фотоэлементы — как их подобрать, разобрано в статье откатные ворота: концевые выключатели и фотоэлементы.
Что можно делать самому, а что требует заводской точности
| Узел ворот | Нормативное требование | Допустимо ли отклонение при самостоятельной сборке | Чем обернется нарушение |
|---|---|---|---|
| Рама полотна, габарит | Предельные отклонения +/- 5,0 мм (ГОСТ 31174-2017, пункт 5.2.2) | Да, при контроле рулеткой до обварки | Полотно клинит в направляющих |
| Рама полотна, диагонали | Разность диагоналей 3 мм до 2000 мм и 5 мм свыше (пункт 5.2.3) | Да, при сварке в прихватках с проверкой диагоналей | Перекос, ускоренный износ роликов |
| Сварные швы | Без трещин, кратеры переварены, прочность не ниже основного металла (пункты 5.3.5, 5.3.6) | Да, при подобранном режиме и электроде | Трещина в углу рамы через сезон |
| Удержание в направляющих | Стойкость к выходу из направляющих при ударе (пункт 5.3.2) | Нет, нужен расчёт консольной системы | Срыв полотна, падение створки |
| Барабаны и шкивы троса | Диаметр равен диаметру троса, умноженному на 20 (пункт 7.10) | Нет, без сертификата производителя троса | Быстрый износ и обрыв троса |
| Кромки и углы | Притупление или закругление радиусом не менее 3 мм (пункт 7.5) | Да, обработкой кромки на месте | Порезы при контакте с полотном |
| Защита от придавливания | Исключение придавливания и затягивания (пункт 7.9) | Нет, требует заводских или сертифицированных узлов автоматики | Травма человека |
Что делать с металлом до сварки: хранение и подготовка профиля
Искривленный профиль — самая частая причина, по которой рама не выходит в допуск ещё до первого шва. По пункту 8.13 ГОСТ 23118-2019 легкие стальные конструкции и пакеты с тонкостенными профилями должны храниться под навесом или в холодном проветриваемом помещении.
Складировать пакеты непосредственно на землю запрещено. Для исключения образования и накопления конденсата внутри пакета их располагают с продольным уклоном не менее 3°.
Практика для участка простая:
- Подкладки: труба лежит на брусе или подкладках, не на грунте.
- Уклон: продольный уклон не менее 3°, чтобы вода и конденсат не стояли внутри пакета.
- Навес: холодное проветриваемое место или навес, без глухой упаковки.
- Проверка перед сваркой: кривизна по пункту 4.3 ГОСТ 30245-2003 — не более 1 мм на 1 м, скручивание по пункту 4.4 — 2,0 мм плюс 0,5 мм на метр длины.
Если труба не проходит по этим допускам, никакая аккуратная сварка раму в норму не вытянет.
Какие узлы самодельных ворот переделывают чаще всего
Практика показывает набор повторяющихся переделок:
- Раму полотна: переваривают из-за ушедших диагоналей и кривизны профиля.
- Каретку и ролики: меняют после срыва полотна с направляющих.
- Барабан и трос: переделывают из-за неверного диаметра барабана.
- Закладную и фундамент: переливают, если геометрия хода не сошлась.
- Узлы безопасности: добавляют концевые выключатели и фотоэлементы, если их не было.
Если переделка затрагивает раму, каретку и закладную одновременно, дешевле сразу заказать готовую конструкцию, чем варить второй раз.
