250 000 джоулей против алюминиевой трубы: где проходит граница между шлагбаумом и заграждением

На въезде стоит шлагбаум с массивной тумбой, а в техническом задании написано «противотаранное заграждение». Охранник смотрит на конструкцию и не понимает: это оно и есть или нужно ставить что-то ещё. Кажется, что вопрос в степени прочности — шлагбаум просто послабее, надо усилить. На самом деле вопрос не в прочности. По схеме въезда с КПП шлагбаум и противотаранное заграждение решают разные задачи, и ГОСТ Р 57278-2016 прямо это разграничивает.

Противотаранное заграждение по п. 3.18 этого стандарта — инженерное средство физической защиты, предназначенное для принудительной остановки транспортного средства. Не для ограничения проезда, не для обозначения границы — для остановки машины, которая уже едет и не собирается тормозить сама.

Определение, в котором всё сказано

Рядом в том же стандарте есть п. 3.16: полотно ограждения — элемент конструкции, представляющий собой физический барьер, препятствующий проникновению нарушителя. Это про пешего нарушителя и периметр, а не про машину на скорости.

А теперь самое интересное. Если пройти по тексту ГОСТ Р 57278-2016 сплошным поиском, слово «шлагбаум» не встретится ни разу. Ни в определениях, ни в классификации, ни в примечаниях. Это не пробел составителей и не случайность — это означает, что шлагбаум не попадает ни в категорию противотаранных заграждений, ни в категорию полотна ограждения. У него третья функция: управление проездом, разрешение или запрет движения в конкретный момент. Остановка машины, которая решила проехать без разрешения, в эту функцию не входит.

Классификация про назначение, а не про прочность

В ГОСТ Р 57278-2016 два разных перечня, которые легко склеить в один. По п. 4.1 ограждения делят по функциональному назначению: основное, дополнительное (верхнее, нижнее) и предупредительное. Отдельно идёт деление на классы. Логично предположить, что чем выше класс, тем прочнее конструкция. Но в примечании к таблице классификации сказано прямо: классификацию применяют для определения конфигурации системы ограждения охраняемого объекта, и она не учитывает технические параметры и материал, из которого изготовлено ограждение.

То есть класс — это про расположение элемента в схеме защиты периметра, а не про то, выдержит он удар грузовика или погнётся от порыва ветра. Эта же логика применима и к временным ограждениям: когда речь идёт про ограждение котлована и траншеи, класс и назначение определяют, что барьер должен обозначить границу опасной зоны, а не остановить упавший экскаватор.

Для въезда на объект вывод простой: ссылка на класс ограждения в документации ничего не говорит о таранной стойкости. Это два разных параметра, и путать их — типичная ошибка при составлении требований.

Цифра, которой нет у шлагбаума

Возьмём конкретное изделие — боллард DoorHan BOLLARD-HB220. Столб диаметром 220 мм, стенка толщиной 6 мм из нержавеющей стали, заявленная энергия разрушения 250 000 Дж. Сила подъёма 250 кг, время подъёма 4-6 секунд, защита IP68, рабочий диапазон от -40 до +55 градусов. Это устройство спроектировано так, чтобы принять на себя удар и не сложиться.

Теперь стрела шлагбаума. У DoorHan BARRIER-PRO тип стрелы — алюминиевый, максимальная длина до 6 метров. В паспорте у неё указаны только материал и предельная длина — ни энергии удара, ни таранной стойкости там нет вообще. И это не умолчание: параметр, который у болларда вынесен в характеристики отдельной строкой, у стрелы шлагбаума производителем просто не заявляется.

Это не недостаток шлагбаума, а граница его паспорта: в качестве средства остановки транспорта он производителем не заявлен.

Всё упирается в фундамент

ГОСТ Р 57278-2016 в п. 4.7 разделяет ограждения по виду фундамента: с точечным (свая, винтовая опора, трубчатая забивная опора) и с ленточным. Для конструкции, которая должна остановить машину, тип фундамента — не деталь монтажа, а часть расчёта. Удар передаётся в грунт, и то, как он рассеивается — через точечную опору или через ленту, — определяет, устоит ли столб.

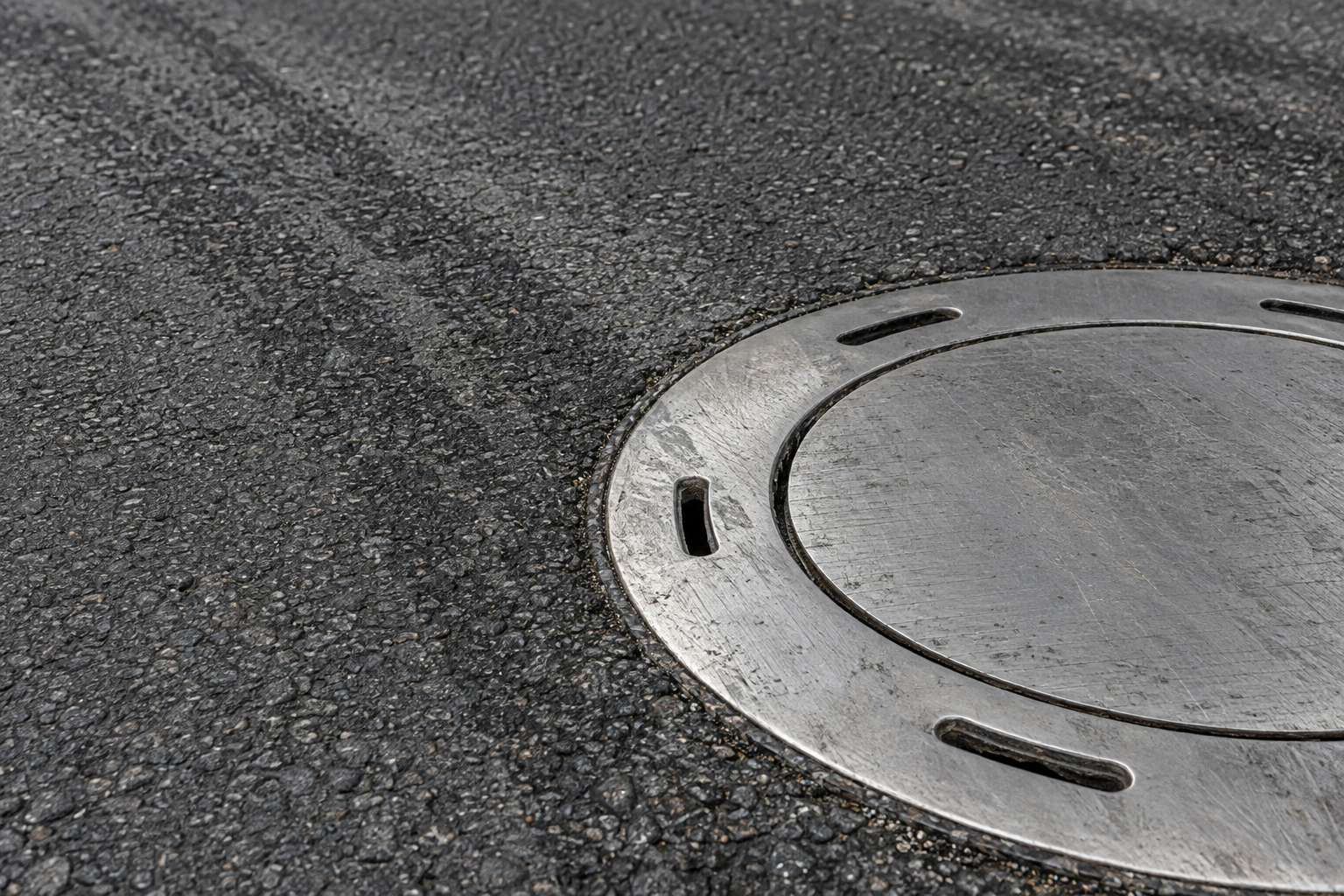

У болларда BOLLARD-HB220 заявленная энергия разрушения 250 000 Дж существует именно потому, что нагрузка от удара уходит через массивный фундамент в грунт, а не гасится корпусом столба. Логика похожа на ту, что описана в материале про крепление столбов забора к существующему фундаменту — опора должна принимать нагрузку, а не просто стоять.

Фундамент шлагбаума рассчитан на совершенно другую задачу — удержать тумбу от опрокидывания под весом стрелы и от ветровой нагрузки на неё. Это нагрузки на порядки меньше, чем удар автомобиля на скорости. Поэтому усиливать тумбу шлагбаума в надежде получить противотаранную функцию — бессмысленно: меняется не масштаб той же задачи, а сама задача.

Их ставят вместе

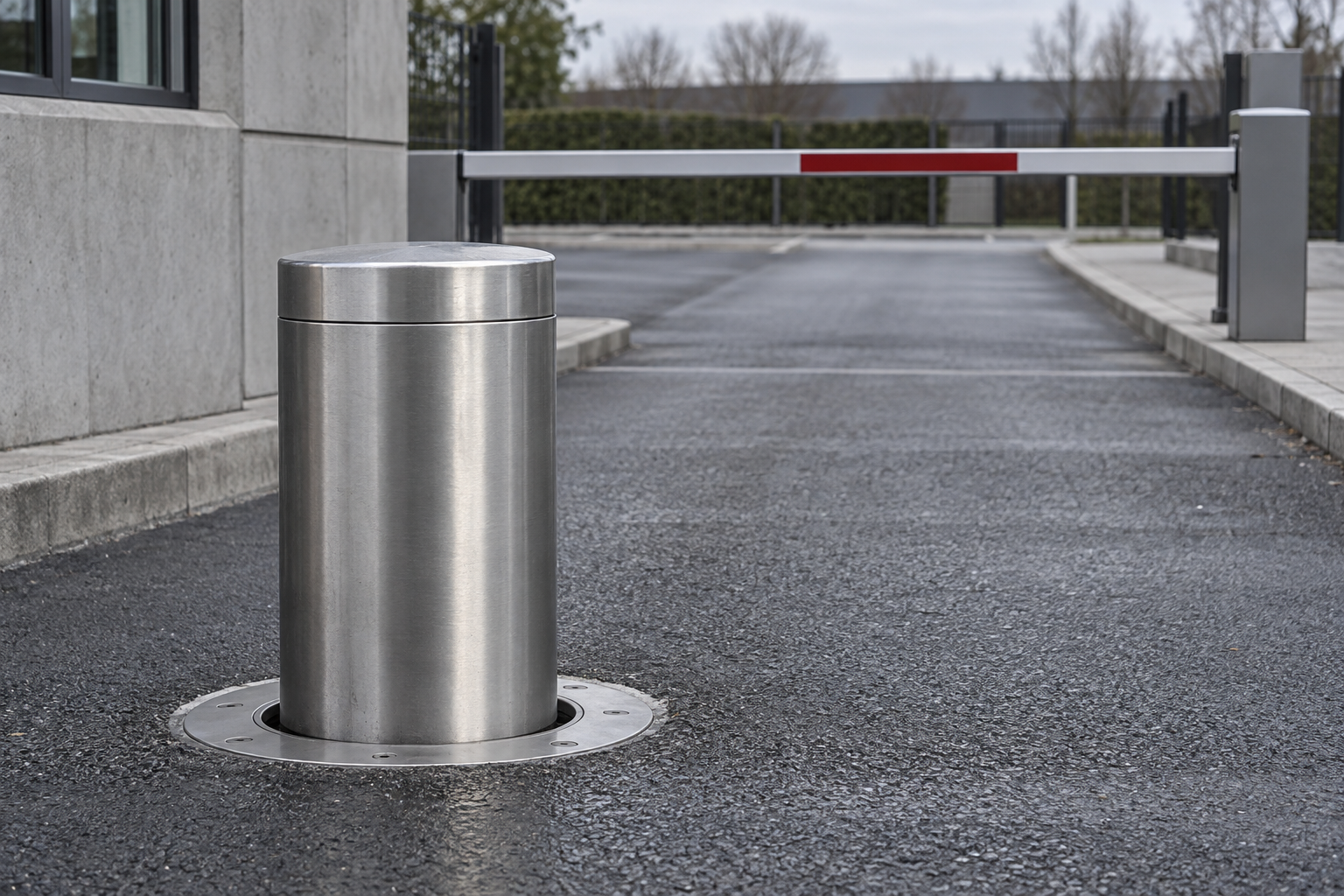

На практике оба устройства нужны одновременно, просто на разных участках схемы. Боллард поднимается 4-6 секунд и не даёт водителю удобного визуального сигнала издалека — его задача не регулировать поток, а остановить нарушителя. Шлагбаум закрывается быстрее и виден с расстояния — он управляет проездом в штатном режиме. Для широких проёмов вместо шлагбаума часто ставят цепной барьер: у DoorHan CHAIN-BARRIER мощность 280 Вт, момент 20 Н·м, интенсивность работы 50%, диапазон -20…+55 — решение легче, чем боллард, но с той же функцией управления, а не остановки.

Даже во дворе жилого дома, где ставят шлагбаум законно по инструкции, речь идёт именно об управлении проездом жителей, а не о защите от тарана. На объекте с требованием «противотаранное» шлагбаум и цепной барьер остаются нужны — они регулируют штатный проезд, пока боллард или другое противотаранное заграждение стоит на случай, когда штатный проезд нарушен.
