Ограждение спортивной площадки: высота, размер ячейки и нормы ГОСТ

В проектной документации на новую спортивную площадку часто стоит просто «сетчатое ограждение высотой 2,5 м». Без ссылки на норматив, без привязки к виду спорта. Когда объект сдаётся на проверку, выясняется, что по теннисному корту в торцах нужно 3 м, а не 2,5, зато в середине боковых линий хватает 1 м, и лишние два метра высоты оплачены зря. Переделка или согласование отклонения — всё это выходит дороже, чем правильно прочитать нормы на стадии задания.

Разберём, что именно требуют СП 332.1325800.2017 и СП 31-115-2006 по каждому основному виду спорта, и как это учесть при выборе конструкции секционного ограждения.

Два документа, по которым проверяют

Нормирование ограждений спортивных площадок распределено между двумя сводами правил, которые дополняют друг друга.

СП 332.1325800.2017 «Спортивные сооружения. Правила проектирования» — дата введения 15 мая 2018 года, документ действует, текст публикуется с учётом внесённых изменений. Распространяется на проектирование новых, реконструируемых и капитально ремонтируемых объектов: ледовые арены, многофункциональные комплексы, плоскостные сооружения, закрытые тиры. Требования к ограждениям разбросаны по разделу 6 (спортивные зоны по видам спорта) и разделу 6.3 (плоскостные сооружения открытого типа).

СП 31-115-2006 «Открытые плоскостные физкультурно-спортивные сооружения. Часть 1» — более старый документ, одобрен приказом Росспорта от 03.07.2006. Содержит детальный раздел 9.3 с требованиями к защитным ограждениям конкретно по видам спорта для открытых объектов. Оба документа находятся в действии и применяются совместно.

Кроме них, при проектировании дворовых и общедоступных площадок ссылаются на ГОСТ Р 56440-2015 «Оборудование спортивное универсальное свободного доступа»: согласно пункту 5.5.1.1, ограждение должно иметь высоту не менее 900 мм, а при высоте более 1 м — такую форму, чтобы на него нельзя было сесть или залезть. Там же, в пункте 5.5.1.3, требование к входу: полностью замкнутое ограждение площадки должно иметь как минимум один проём шириной не менее 900 мм, и он может быть размещён за воротами. Это минимальный порог для конструкций, которые обозначают границу объекта без функции задержки мяча.

Требования по видам спорта

Данные ниже взяты непосредственно из текстов нормативов — пункты приведены точно.

Несколько важных наблюдений из этой таблицы, которые меняют выбор конструкции.

Теннис: почему 3 метра только по торцам

Это самое часто непонятое требование. Люди видят «ограждение теннисного корта» и проектируют периметр 3 м сплошняком. Норма СП 31-115-2006, пункт 9.3, другая: высота 3 м нужна по торцам площадки и на протяжении не менее 6 м от углов вдоль боковых линий. В остальной части боковых линий — 1 м.

Логика понятна: мяч вылетает главным образом за лицевые линии (по ходу розыгрыша) и за углы. Середина боковых линий — не критичная зона с точки зрения потери мяча. Поэтому конструктивно теннисный корт обычно выглядит так: два торца по 3 м плюс 6 м заходов от угла, боковые секции в промежутке — 1 м. Это и дешевле, и функционально.

Ячейка сетки — не более 3×3 см (пункт 9.3 того же документа), «лучше металлическую» — дословная цитата. Это исключает крупноячеистые варианты, через которые мяч может пройти.

Гандбол и многофункциональные площадки

Для гандбола ограждение обязательно только за воротами — не вдоль боковых линий. Высота 3 м, ширина не менее длины лицевой линии (20 м по правилам). Если площадка комбинированная (гандбол + другие игры), это ограждение за воротами перекрывает потребности и для остальных видов.

В СП 332.1325800.2017, пункт 6.3, сформулировано общее правило для плоскостных сооружений без зрительских мест: ограждения устанавливаются вдоль границы спортивной зоны, включая зону безопасности. Конкретная высота в этой фразе не указана — она задаётся видом спорта или заданием на проектирование. Это означает, что для типовой дворовой многофункциональной площадки (баскетбол, волейбол, мини-футбол) проектировщик выбирает высоту по преобладающему виду спорта или задаёт её сам.

Практически на дворовых МФП чаще всего устанавливают 2,5-3 м по всему периметру — это перекрывает все игровые ситуации. Федеральной нормы именно на такую высоту нет, значение задают заданием на проектирование или местными правилами благоустройства.

Конструкция: что подходит под эти требования

Сварные секционные панели закрывают большинство требований из таблицы выше. Вот почему.

Для спортивных площадок критичны три характеристики ограждения: жёсткость (мяч при ударе не должен выбивать секцию), ячейка (мяч не должен пролетать насквозь), высота под вид спорта. Сварная секция отвечает на первые два пункта: прутья приварены по всей сетке, конструкция не деформируется при регулярных ударах.

Ячейка типовых сварных панелей — 50×100 мм, 50×150 мм, 50×200 мм. По короткой стороне просвет составляет около 45-47 мм (за вычетом диаметра прутка). Это заметно больше 30 мм, которые допускает теннисная норма (ячейка не более 3×3 см). Для теннисного ограждения нужны специальные панели с ячейкой 25×25 или 30×30 мм — либо сетчатое заполнение по металлическому каркасу.

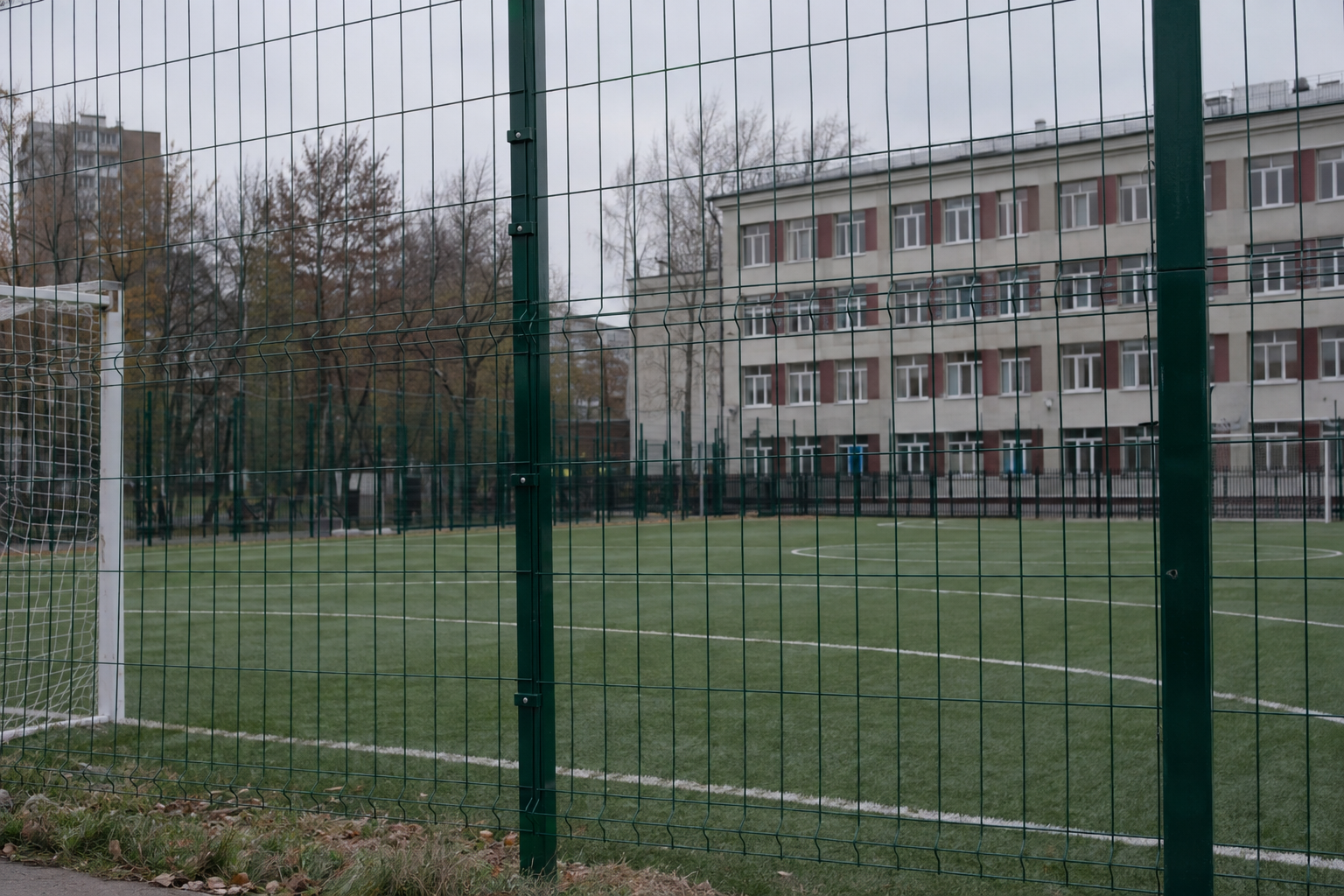

Для футбольных, баскетбольных и волейбольных площадок стандартные панели с ячейкой 50×100 мм подходят: мяч через 47 мм не пройдёт. Высота набирается стандартными секциями: 1500, 1730, 2030, 2430, 2530 мм (в зависимости от производителя). Для 3-метрового гандбольного заграждения за воротами собирается две секции с промежуточным горизонтальным прогоном.

Столбы для спортивных объектов — квадратные профильные трубы 60×60 или 80×80 мм. При высоте 3 м и регулярных боковых нагрузках от мяча нужен усиленный профиль и заглубление столба не менее 1/3 высоты от поверхности.

Требования к ячейке и материалу

СП 31-115-2006, пункт 9.3 для тенниса: ячейка не более 3×3 см, предпочтительно металлическая. Для других видов спорта жёстких требований к ячейке в этих нормах нет — задача ограждения формулируется как «задержка мяча», поэтому размер ячейки вытекает из размера мяча.

Футбольный мяч (диаметр 216-222 мм), баскетбольный (230-235 мм), волейбольный (205-213 мм) — все они несравнимо больше ячейки стандартной сварной секции 50×100 мм. Ячейка для теннисного мяча (диаметр 65,4-68,6 мм) уже ближе, но в пункте 9.3 норма именно 30×30 мм.

Антикоррозионная защита для спортивных площадок — порошковая окраска по оцинкованной основе или горячее цинкование. Площадка на открытом воздухе, ограждение регулярно получает механические удары — лакокрасочное покрытие без цинка облезет через 3-5 лет. Порошковая окраска по грунту с цинком держится значительно дольше и не требует ежегодного подкраса.

Что проверить в задании на проектирование

Перед тем как утвердить раздел ограждений, проверьте четыре строки задания:

• Вид спорта (или перечень видов для МФП) — от него зависит высота по периметру и зоны разной высоты.
• Статус объекта: профессиональный или дворовой. Дворовые ориентируются на ГОСТ Р 56440-2015 и территориальные нормы; профессиональные — на СП 332.1325800.2017 и СП 31-115-2006 полностью.
• Ячейка: для тенниса не более 3×3 см, для остальных игровых видов подойдёт 50×100 мм.
• Ссылка на норматив в проектной документации: СП 31-115-2006 (действует), СП 332.1325800.2017 (Изменение N 3, действует с 21.01.2023).

Ссылка на ограждение строительной площадки по ГОСТ Р 58967-2020 — если одновременно идёт стройка на участке, там другие требования к высоте и ячейке, и их смешивать не нужно.
