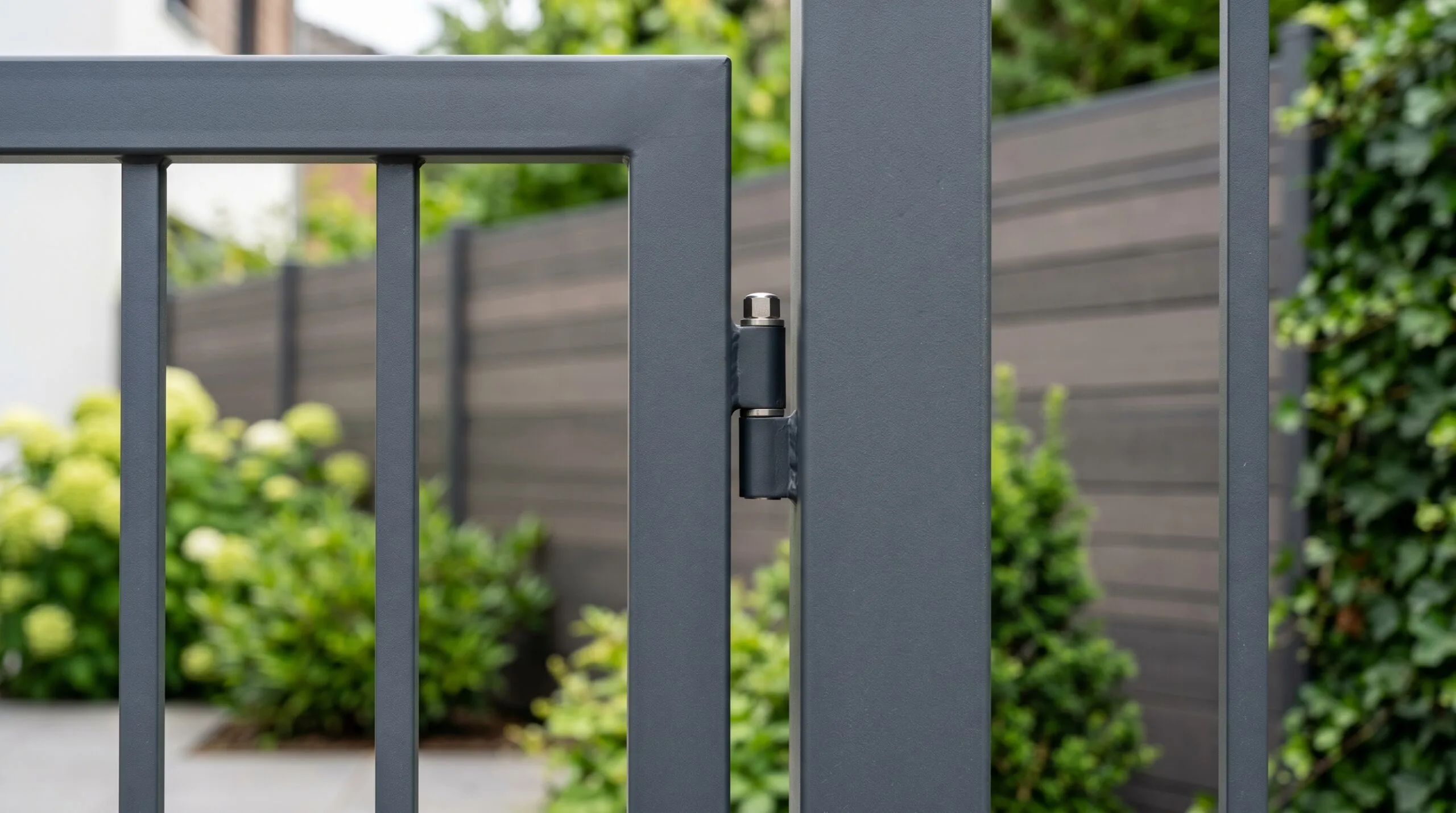

Калитка из профтрубы: точный расчет зазоров между каркасом и столбами

Почему зазоры между каркасом и столбом критически важны?

Зазоры — это инженерная необходимость. Они обеспечивают нормальную работу калитки и защищают ее от преждевременного износа:

• Компенсация теплового расширения: Металл сужается на холоде и расширяется в жару. Без зазоров каркас упрется в столбы, и створку заклинит.
• Предотвращение заклинивания: Промежутки спасают, когда в механизм попадает влага, пыль, наледь или мелкий мусор.
• Свободное движение: Петлям нужно пространство для плавного и бесшумного хода без лишнего трения.
• Адаптация к рельефу: Увеличенный нижний отступ не даст калитке цепляться за неровности грунта или сугробы.
• Возможность регулировки: Если фундамент даст усадку, запас пространства позволит отрегулировать петли без демонтажа каркаса.

Основные виды зазоров и их рекомендованные размеры

При проектировании калитки из профтрубы учитываются три основных типа отступов:

Боковые зазоры (между вертикальными стойками каркаса и столбами)

Самые важные отступы, отвечающие за свободное движение створки и компенсацию температурных перепадов. Рекомендуемый диапазон: 10–20 мм (по 5–10 мм с каждой стороны).

• Слишком маленькие: Приводят к трению, повреждению краски, деформации и заклиниванию.
• Слишком большие: Вызывают люфт, скрип, проблемы с установкой замков и делают внешний вид неряшливым.
• Зависимость: Размер этих зазоров зависит от ширины полотна (чем шире, тем сильнее тепловое расширение), типа петель и материала опор.

Нижний зазор (между нижней перекладиной каркаса и землей)

Защищает створку от трения о поверхность и препятствия.

• Рекомендуемый диапазон: 50–150 мм.
• Что учитывать:
  • Уровень снега: В снежных регионах требуется зазор 100–150 мм.
  • Рельеф местности: Если участок с уклоном, отступ делают увеличенным или переменным.
  • Тип покрытия: Для брусчатки хватит 50–80 мм, для газона или грунта — около 100 мм.
  • Наличие порогов и дренажа.

Верхний зазор (между верхней перекладиной каркаса и проемом)

Актуален только в том случае, если над калиткой есть перекладина или навес.

• Рекомендуемый диапазон: 10–20 мм.
• Цель: Обеспечить свободный ход створки и защитить конструкцию от прогибов верхней части проема.

Факторы, влияющие на выбор размера зазоров

Идеальные отступы рассчитываются индивидуально на основе нескольких факторов:

• Материалы: Металл расширяется сильнее кирпича или бетона. Учитывайте физику материалов.
• Габариты: Чем массивнее створка, тем больше тепловые расширения и выше требуемые допуски.
• Климат: Резкие температурные скачки требуют увеличенного запаса пространства.
• Тип петель: Регулируемые механизмы занимают больше монтажного места.
• Наличие автоматики: Электроприводы не терпят люфтов, но крайне чувствительны к заклиниваниям. Требуется ювелирная точность.
• Эстетика: Иногда зазоры увеличивают ради дизайна, но это решение должно быть технически обосновано.

Пошаговый расчет и установка зазоров

Алгоритм расчета и монтажа, являющийся ключевым этапом в процессе изготовления калитки своими руками, выглядит так: При этом все предварительные чертежи и размеры калитки должны быть тщательно проработаны.

1. Замер проема: Точно измерьте ширину и высоту между опорными столбами.
2. Выбор петель: Уточните их монтажные размеры и толщину в закрытом состоянии.
3. Расчет ширины зазоров: Заложите 10–20 мм на общий боковой зазор (по 5–10 мм на сторону).
4. Вычисление ширины каркаса: Ширина каркаса = Ширина проема - Общий боковой зазор.
5. Вычисление высоты: Высота каркаса = Высота проема - Нижний зазор - Верхний зазор (если есть).
6. Сборка каркаса: Выполните расчет и сборку каркаса калитки строго по полученным цифрам.
7. Примерка: Временно зафиксируйте створку в проеме на клиньях нужной толщины. Это поможет проверить геометрию до сварки.
8. Монтаж петель: Приварите петли, обеспечивая правильное выставление калитки по уровню. Убедитесь, что калитка открывается плавно и без заеданий.
9. Контроль: Протестируйте створку в крайних положениях. Повторите осмотр через пару недель, чтобы исключить влияние усадки.

Частые ошибки при работе с зазорами

Цена ошибки на этапе расчетов — дорогостоящая переделка:

• Игнорирование теплового расширения: Летом створка намертво застревает, зимой — болтается.
• Неравномерные зазоры: Возникают из-за кривых столбов или перекошенного каркаса. Ведут к быстрому износу петель.
• Недостаточный нижний зазор: Калитка скребет землю, стирая краску и оголяя металл.
• Работа «на глаз­: Никогда не полагайтесь на интуицию. Рулетка и уровень — обязательны.
• Неучет веса обшивки: Тяжелый материал (например, дерево) даст провисание и съест нижний отступ.

Уход и регулировка калитки из профтрубы

Даже идеально выставленная калитка требует внимания:

• Регулярный осмотр: Проверяйте плавность хода и равномерность зазоров.
• Смазка петель: Защищает от скрипа, трения и преждевременного износа.
• Использование регулируемых петель: Позволяют убрать небольшое провисание парой движений ключа без сварочных работ.
• Антикоррозионная защита: Оперативно подкрашивайте царапины. Вспученная ржавчина «съедает&#17» полезное пространство и уменьшает зазор.
• Утепление и герметизация: Особенно актуально для холодных регионов, где правильное утепление и герметизация калитки помогут сохранить тепло и предотвратить образование наледи.
